FANUC CNC システムでは、PMC (プログラマブル マシン コントロール) は組み込みのマシン シーケンス ロジック プロセッサであり、CNC のモーション コントロールとともに冷却剤、ツール チェンジャ、クランプ、ドア、およびすべてのマシン周辺シーケンスを制御する組み込み PLC です。
PMC が動作するには、次の 2 つのメモリ タイプが必要です。

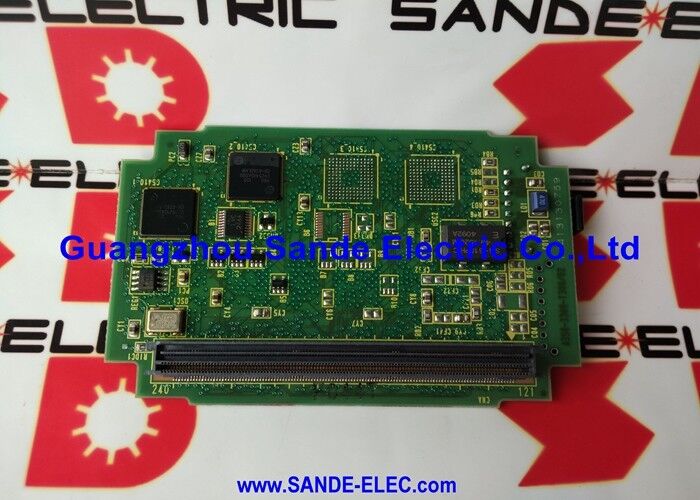

A20B-2902-0193 は、PMC-RC4 タイプに DRAM (ダイナミック ランダム アクセス メモリ) 容量を提供します。 DRAM は、PMC のプログラム実行サイクルに高速な読み取り/書き込みアクセスを提供します。 512KB/512KB という指定は、ボード上の 2 つの DRAM ブロック (1 つは PMC プログラム ストレージに割り当てられ、もう 1 つはデータ ストレージに割り当てられます) を反映しており、PMC システムに完全な作業メモリ割り当てが与えられます。
| パラメータ | 価値 |
|---|---|
| 部品番号 | A20B-2902-0193 |
| PMCタイプ | PMC-RC4 |
| メモリの種類 | ドラム |
| メモリ容量 | 512KB / 512KB |
| 互換性がある | ファナックシリーズ 16C / 18C / 21C |
| フォームファクター | ドーターボード |
| 応用 | PMC ロジックとデータ メモリ |
A20B-2902-0193 は、ファナックの C 世代 CNC ファミリの 3 つのメンバー向けに設計されています。
シリーズ 16C:多軸マシニングセンタや複雑な工作機械向けの高性能CNC。 16C の PMC-RC4 は、広範な周辺機器管理要件を備えた高機能マシンのシーケンス ロジックを処理します。
シリーズ 18C:C 世代ファミリーの旋削および機械加工アプリケーションにまたがる多用途 CNC。 PMC-RC4 はマシンの周辺シーケンスを管理し、CNC がモーションを処理します。
シリーズ 21C:旋削およびフライス加工用の FANUC C シリーズ ファミリのエントリーポイントで、コスト効率の高いハードウェア構成で完全な CNC 機能を提供します。 PMC-RC4 プログラムおよびデータ メモリ要件は、同じ A20B-2902-0193 モジュールによって満たされます。
PMC メモリ モジュールの障害:シリーズ 18C CNC システムは、電源イベントの後に PMC アラームを生成します。 PMC はマシン シーケンス プログラムを実行できません。診断により、A20B-2902-0193 DRAM モジュールが障害のあるコンポーネントとして特定されます。モジュールを交換し、バックアップから PMC プログラムを再ロードすると、マシンの完全な動作が復元されます。
メモリモジュールのアップグレード:シリーズ 16C CNC を実行する工作機械は、機械改造プロジェクト中に PMC プログラムが拡張されます。新しいプログラムは、低仕様の DRAM ボードの容量を超えています。 A20B-2902-0193 を取り付けると、拡張プログラムに必要な 512KB/512KB の容量が提供されます。
PMCモジュールサービス：シリーズ 21C CNC の定期メンテナンス中に、PMC ボード アセンブリの保守が行われます。 A20B-2902-0193 は検査され、長時間使用する機器の事前の予備更新の一環として交換品が取り付けられます。
Q1: A20B-2902-0193 を交換すると、PMC プログラム データは失われますか?
はい。 DRAM は揮発性であり、電源が切断されると内容が失われます。 A20B-2902-0193 を交換するということは、新しいモジュールを取り付けた後に PMC プログラムをバックアップから再ロードする必要があることを意味します。モジュールを交換する前に、現在の PMC プログラムのバックアップが CNC のメモリ カード、RS-232C 経由の PC、または機械メーカーのバックアップ テープのいずれかに存在することを確認してください。コントロール ユニットの電源を切るなどのメンテナンスを行う前に、必ず PMC プログラムをバックアップしてください。
Q2: PMC-RC4 と他の PMC タイプ (RC1、RC2、RC3) の違いは何ですか?
ファナックは、複数のハードウェアおよびソフトウェア世代を通じて PMC を開発しました。RC1、RC2、RC3、および RC4 は、プログラム メモリ容量、実行速度、命令セット機能が向上した連続世代を表しています。 RC4 世代は、RC シリーズ内で最高の容量とパフォーマンスを提供し、より大規模で複雑なマシン シーケンス プログラムをサポートします。メモリ モジュール (A20B-2902-0193 を含む) は PMC タイプに固有です。RC1、RC2、または RC3 PMC ボードを使用するシステムでは、RC4 DRAM モジュールを置き換えることはできません。
Q3: A20B-2902-0193 は FANUC シリーズ 0C または 15C CNC システムで使用できますか?
A20B-2902-0193はFANUCシリーズ16C、18C、21Cで確認されています。他の FANUC C シリーズ CNC モデル (0C、15C) は異なる PMC ハードウェア構成を使用し、異なる DRAM モジュール部品番号を使用する場合があります。交換する前に、特定のシステムのスペアパーツリストから互換性を確認してください。
Q4: A20B-2902-0193 では、PMC プログラム データを保持するためにバッテリ バックアップが必要ですか?
DRAM は本質的に揮発性であり、バッテリでバックアップできる SRAM とは異なり、電力が供給されないとデータが失われます。ほとんどの FANUC システムでは、PMC プログラムは長期保存のために別の不揮発性フラッシュ (FROM) メモリ領域に保存され、コントローラの動作中は DRAM がアクティブな実行メモリとして機能します。 DRAM モジュールにはバッテリー接続は必要ありません。ただし、停電後、システムは、PMC の実行が開始される前に、PMC プログラムを不揮発性ストレージから DRAM に再ロードします。
Q5: ファナック CNC コントローラの DRAM モジュール障害の原因は何ですか?
ファナック コントローラの DRAM モジュール障害は通常、次のような原因で発生します。経年変化によるコンデンサの劣化により、モジュールの電圧レールの安定性が低下します。メンテナンス中の静電気放電。 5V CNC バス上の電源電圧過渡現象。または、モジュールのはんだ接合部や IC パッケージに影響を与える環境汚染 (湿気、腐食性雰囲気)。連続稼働 CNC システムの DRAM モジュールは何千時間もの動作を蓄積します。計画的なメンテナンス プログラムの一環として定期的に交換することは、メモリ モジュールの障害による計画外のダウンタイムを防ぐための費用対効果の高い方法です。
