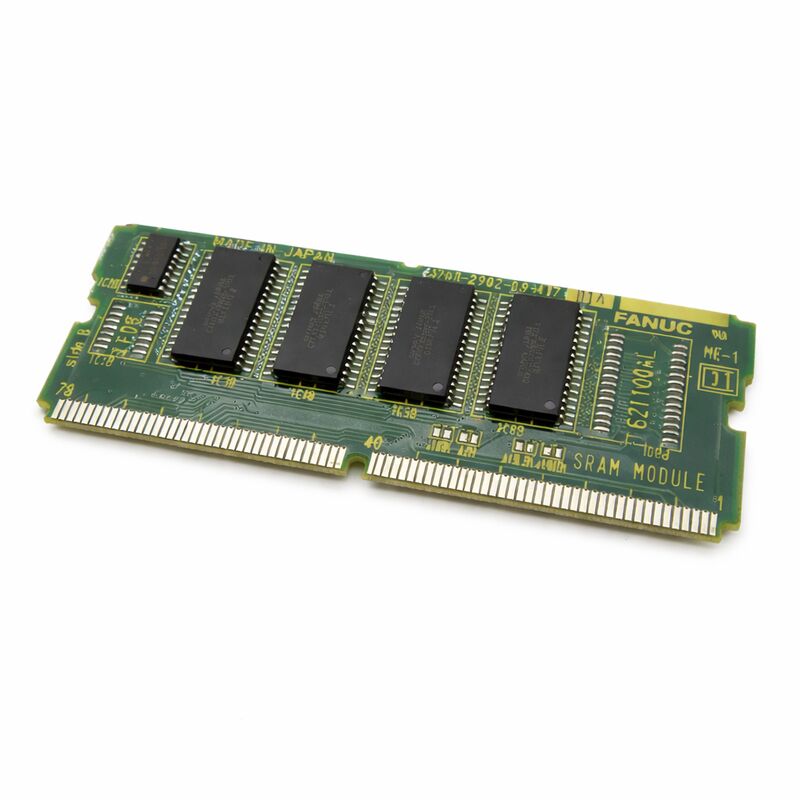

FANUC A20B-2902-0081 | 4 MB FROM (フラッシュROM) モジュール — シリーズ 16 / 18、日本製造

部品番号: A20B-2902-0081

メーカー: FANUC株式会社 (日本)

製品タイプ: FROM (フラッシュROM) メモリモジュール — プラグイン daughter PCB

メモリ容量: 4 MB フラッシュROM

互換システム: FANUC シリーズ 16 / 18 および互換

概要

A20B-2902-0081 は、FANUC シリーズ 16 および 18 CNC システム用の 4 メガバイト フラッシュ ROM モジュールです。これは、メイン CPU マザーボードに直接取り付けられるプラグイン daughter PCB です。フラッシュ ROM — FANUC ドキュメントでは FROM と略されます — は不揮発性ストレージです。

保持されるデータは、バッテリーなしで電源オフイベントを乗り越えます。A20B-2902-0081 は、CNC のオペレーティングソフトウェアが格納される場所です。

電源投入時に、CNC コントローラーは FROM の内容を読み込み、ワーキングメモリ (DRAM) にロードします。

その後、コントローラーは DRAM から起動および動作し、高速化を図ります。FROM モジュールはソースであり、CNC が実行できるすべてのことは、このボードに格納されているソフトウェアに由来します。システムソフトウェア、サーボ制御ソフトウェア、スピンドル制御ソフトウェア、PMC ラダープログラム、カスタムマクロライブラリはすべて FROM に reside します。

FROM モジュールが故障したり、その内容が破損したりすると、CNC は起動できません。

起動シーケンスは、FROM のロードが失敗した時点で停止します。

機械は停止します。モジュールの交換はハードウェアを復旧させ、ソフトウェアコンテンツのリフラッシュまたは再ロードはシステムを運用状態に復旧させます。

主な仕様

フラッシュROM — 設計上不揮発性

フラッシュROM はバックアップバッテリーを必要としません。保持されるデータは、ストレージメカニズムが物理レベルで不揮発性であるため、電源サイクル、サージ、および長期間の保管を通じて保持されます。

電子はフローティングゲート構造に閉じ込められ、外部電源なしで閉じ込められたままになります。

これが FROM がシステムソフトウェアの適切なストレージ媒体である理由です。

電源サイクルごとに変更されるプログラムは FROM では問題になります — フラッシュには有限の書き込みサイクル耐久性があります。しかし、システムソフトウェアは各サイクルで書き直されるわけではありません。

システムセットアップまたはアップグレード中に一度書き込まれ、数千回の電源サイクルを通じて安定した状態を保ちます。

実際的な意味: CNC が異常に電源オフした場合 — 突然の停電、電圧過渡 — FROM の内容はそのままです。

データは、バッテリーバックアップ SRAM データがバッテリー切れで危険にさらされるようなリスクはありません。

FROM は、保持するソフトウェアに対して無条件のデータ保持を提供します。

4 MB 容量 — 何を収容できるか

4 メガバイトは、標準オプションソフトウェアを含む FANUC シリーズ 16/18 の完全なソフトウェアインストールに十分です。

この割り当ては、CNC カーネル、軸制御ソフトウェア、スピンドル制御ソフトウェア、PMC ラダー実行環境、および標準制御機能スイートをカバーします。

ユーザー定義のマクロプログラムとカスタムサイクルは、この割り当て内のスペースを占有します。

非常に大きなカスタムマクロライブラリまたは広範なオプションソフトウェア構成を持つシステムは、この制限に近づく可能性があります。

その場合、同じファミリーのより大きな FROM モジュールが制約に対処します。交換品を調達する前に、取り付けられているボードラベルから既存のモジュールの容量を確認してください。

FROM 内容が破損した場合

FROM の破損は一般的なイベントではありませんが、発生します。書き込み操作中の電源過渡 — CNC ファームウェアが更新中に停電した場合 — は、FROM 内容を部分的に書き込まれ、実行不可能にする可能性があります。静電気放電、電圧スパイク、または動作仕様を超える条件への長期間の暴露によるフラッシュメモリセルの物理的な損傷も、破損した FROM を生成します。

破損した FROM は、通常の動作状態に起動できないシステムを生成します。

CNC は ROM またはブートエラーを表示したり、起動中のシーケンス中に停止したり、特定の機能の初期化に失敗したりする可能性があります。これらの症状は、診断を FROM モジュールに直接向けます。

モジュールハードウェアの交換は解決策の一部にすぎません。交換モジュールは空の状態で、または間違ったソフトウェアで到着します。

機械が動作するには、正しいソフトウェアバージョンをロードする必要があります。

交換モジュールを調達する前に、CNC モデル、オプション構成、およびソフトウェアバージョンを知っておく必要があります — これらが、必要なソフトウェアロードを決定します。

よくある質問

Q1: CNC が起動時に ROM パリティエラーアラームを表示します。A20B-2902-0081 が最も可能性の高い故障ですか？

ROM パリティアラームは、CNC が FROM 内容の整合性チェックに失敗したことを検出したときに生成されます。FROM モジュールが第一の疑いです。モジュールを交換する前に、再装着してください — ソケットに完全に挿入されていることを確認してください。

部分的に装着された FROM モジュールは、故障または破損したモジュールと同じアラームを引き起こします。モジュールが完全に装着されてもアラームが続く場合は、交換に進んでください。

Q2: 交換用の A20B-2902-0081 を取り付けましたが、CNC が起動しません。次のステップは何ですか？

空または不適切にロードされた FROM モジュールでは CNC は起動しません。ブート画面にアクセスし (シリーズ 16/18 の電源オン時に適切なキーの組み合わせを保持)、メモリカードまたは正しいソフトウェアバージョンの別のソースからシステムソフトウェアをロードしてください。

これは、FROM モジュールが交換されるたびに通常かつ期待されるステップです。

ソフトウェアがロードされて初めて、ハードウェアの変更が完了します。

Q3: モジュールを交換する前に FROM 内容をバックアップできますか？

はい。シリーズ 16/18 システムの CNC ブート画面メニューには、FROM 内容をメモリカードまたは I/O デバイスにコピーする FROM バックアップオプションが含まれています。

既存のモジュールがまだ部分的に機能している場合 — エラーがあっても起動できる場合 — モジュールを取り外す前に FROM バックアップを取得してください。

バックアップファイルは交換モジュールに復元でき、別のパスからソフトウェアを調達する必要がなくなります。

Q4: CNC ソフトウェアアップデート中に電源過渡が発生した後、機械が起動しません。FROM モジュールは損傷していますか？

FROM 書き込み操作中の電源中断は、FROM 破損の既知の原因です。モジュールハードウェア自体は通常損傷していません — フラッシュセルは最後に書き込まれた状態を保持します。破損はハードウェアではなく、データ内容にあります。

既知の良いバックアップまたはソフトウェアパッケージからソフトウェアを再ロードしてください。ブート画面にアクセスできる場合は、そこから再ロードに進んでください。

できない場合は、ソフトウェアをロードする前にモジュールを交換する必要がある場合があります。

Q5: A20B-2902-0081 は、A20B-2902 シリーズの他の 4 MB FROM モジュールと互換性がありますか？

同じシリーズで同じ容量の FROM モジュールは、ハードウェアレベルでは互換性があることが多いですが、ソフトウェア内容と互換性は特定の CNC モデルで確認する必要があります。同一の部品番号を持つモジュールは、確認済みのハードウェア一致です。

同じ容量で異なる部品番号を持つものは、ソフトウェア互換性がある場合とない場合があります。

異なる部品番号を代用する前に、システムドキュメントまたは FANUC に詳しいサービスリソースで確認してください。
