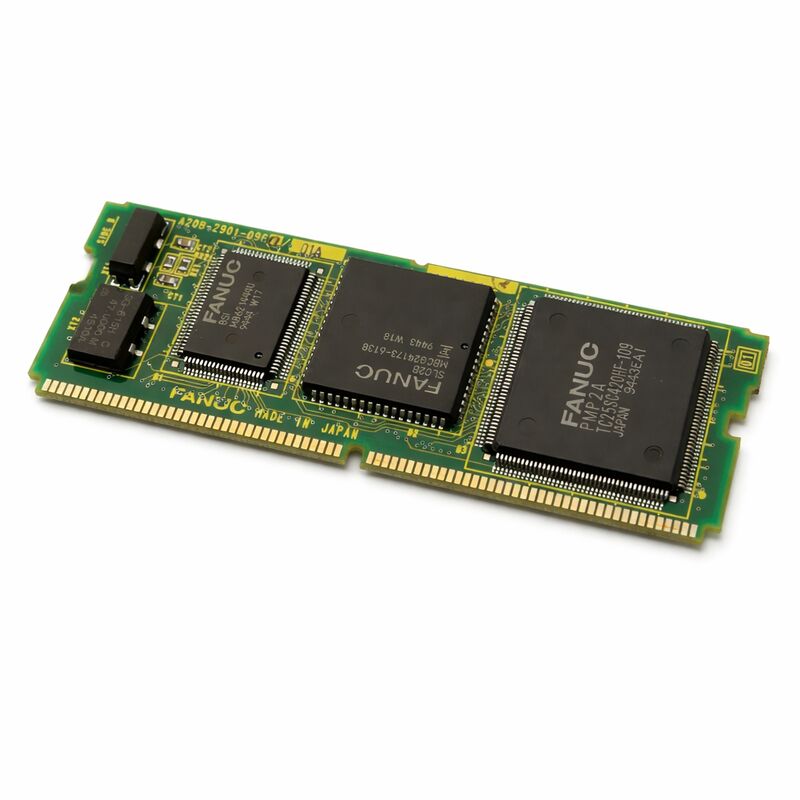

FANUC A20B-2901-0960 | PMC-RB3 / RC3 モジュール (I/Oリンク付き) — 中古 / FANUC Series 16 / 18

PMCとI/Oリンク — このモジュールが制御するもの

A20B-2901-0960は、FANUC Series 16および18コントローラー用のI/Oリンク付きPMC-RB3/RC3モジュールです。このモジュールは、工作機械の自動操作をシーケンスするPMCラダープログラムの実行と、CNCと機械全体に分散されたI/Oデバイス間のすべてのデジタル信号を伝送するI/Oリンク通信バスの管理という2つの機能を同時に処理します。

FANUCのCNC階層において、PMC（プログラマブルマシンコントローラー）はCNCハードウェア内で実行される統合PLCです。これは、ツールチェンジ、クーラント、安全インターロック、オペレーターパネルの応答、およびCNCの軸移動と並行して実行されるその他のすべての機械自動化シーケンスを制御するリレーロジックを実行します。ラダープログラムはFROMモジュールに別途保存されます。このボードは、実行エンジンと、CNCを機械のI/Oに接続するI/Oリンクバスマスターを提供します。

I/Oリンク側は、このモジュールをI/Oリンクのない単純なPMCボードと区別するものです。すべてのオペレーターパネル信号、I/Oリンク拡張ユニット経由で接続されたすべてのフィールドI/Oポイントは、このバスを通過します。A20B-2901-0960のI/Oリンクインターフェースが故障すると、接続されているすべてのI/Oが同時に失われます。機械はオペレーターの入力に応答できなくなり、すべてのパネルインジケーター出力が消灯します。この完全なI/O損失パターンは、CNCディスプレイ上のI/Oリンクアラームを伴い、配線やフィールドデバイスの問題ではなく、このモジュールを特定する障害シグネチャとなります。

主な仕様

RB3とRC3の違い — PMCバージョンの互換性

PMC-RB3とPMC-RC3は、FANUC PMC-RB/RCファミリー内の異なるラダー実行バージョンです。このモジュール上のRB3/RC3指定は、この機械用に作成されたPMCプログラムが依存するラダー言語仕様（命令セット、最大ステップ数、実行速度、I/Oアドレッシング）を定義します。交換用モジュールは、インストールされているバージョンと一致する必要があります。異なるPMCバージョンのモジュールは、物理的に同一であっても、既存のラダープログラムを正しく実行できない場合があります。

注文する前に、インストールされているモジュールのラベルにA20B-2901-0960と表示されていることを確認し、機械のドキュメントでこの位置にPMC-RB3またはPMC-RC3のいずれを使用しているかを特定してください。

よくある質問

Q1: A20B-2901-0960の主な故障症状は何ですか？

認識可能な3つのパターンがあります。(1) オペレーターパネルの完全な喪失 — ボタンが反応せず、パネルインジケーターが点灯しない — CNC上のI/Oリンクアラームを伴います。これは完全なI/Oリンク障害であり、このモジュールを直接指します。(2) 単一チャネルではなく、複数のチャネルにわたるエラティックなI/O動作。これはバスマスターが劣化していることを示唆します。(3) 個々のI/O信号、ケーブル、フィールドデバイスが良好であることが確認されているにもかかわらず、実行エラーを示すPMCラダーアラーム。

Q2: このモジュールを交換する際にPMCラダーを再ロードする必要がありますか？

いいえ。PMCラダーは、A20B-2901-0960ではなく、メインコントロールボード上のFROMモジュールに保存されています。交換品を取り付けて電源を入れた後、CNCは通常通りFROMからラダーをロードします。機械を生産に戻す前に、PMC診断画面でI/Oリンク通信が復旧したことを確認してください。

Q3: PMCモジュールの障害とフィールド配線またはフィールドデバイスの障害はどのように区別されますか？

PMCモジュールの障害は、多くのI/Oポイントに同時に影響します — すべてのパネル機能が一度に、またはI/Oリンクブランチ全体が一度に。個々の配線障害は、一度に1つまたは2つのI/Oアドレスに影響します。CNCのメイン軸およびプログラム実行機能が正常なままで、個々のケーブルおよびフィールドデバイスが良好であることがテストされているにもかかわらず、複数の無関係なI/O機能が同時に失敗した場合、PMCモジュールが障害候補となります。

Q4: A20B-2901-0960はSeries 16およびSeries 18システムの両方で使用できますか？

はい — このモジュールはFANUC Series 16および18 Model B/Cプラットフォーム用に識別されています。PMC-RB3/RC3指定とI/Oリンクインターフェースは、これらのモデル世代のどちらのCNCファミリーにも共通です。注文する前に、正確な機械のドキュメントで関連ボード位置にこの部品番号が指定されていることを確認してください。
