| 起源の場所 | 日本 |
| ブランド名 | FANUC |
| 証明 | CE RoHS |

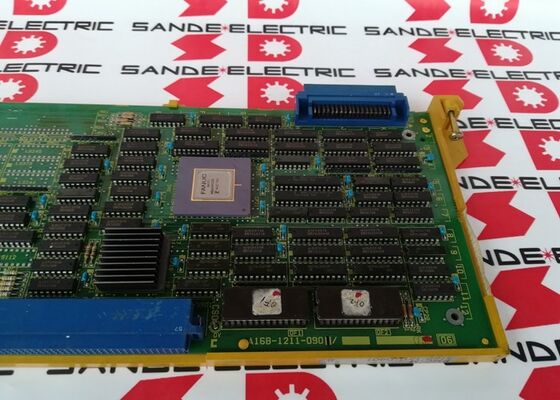

| モデル番号 | A16B-1211-0901 |
DNC Electronics は重要な違いについて次のように説明しています。「このボードは拡張 PLC ラダー (プログラマブル マシン コントローラー) であり、メモリ カード上の安価な PMC-L よりも多くの EPROM を含むボードにロードされています。」
ファナックのシリーズ 0-C CNC アーキテクチャでは、PMC (プログラマブル マシン コントローラー) ラダー プログラムは 2 つの層で構成されています。
PMC-L（PMCライト）：標準CNCメモリカードに格納されたコンパクトなラダープログラム。プログラムのステップ数が制限されているため、比較的単純なシーケンス ロジックを備えたマシンに適しています。
PMC-M（PMC中）：拡張ラダー プログラムは専用の A16B-1211-0901 ROM ボードに保存されており、メモリ カードによるアプローチより物理的に EPROM 容量が大きくなります。 DNC は次のように認めています。「これらのボードは通常、より複雑な 0-C、0-D、0-F 工作機械の設置に取り付けられ、PMC-L 標準を超える 0-C PMC-M ROM PLC ラダー機能が可能になります。」
意味は簡単です。A16B-1211-0901 は、PMC-L のステップ数が不十分な、より複雑なマシン (より大きなオペレータ パネル、より多くのマシン I/O ポイント、より多くの工具交換シーケンス、より多くの補助マシン機能を備えたマシン) に対応します。
| パラメータ | 価値 |
|---|---|
| PMCタイプ | PMC-M（中） |
| メモリの種類 | ROM (EPROM ベース) |
| 互換性がある | 0-B、0-C、0-D、0-F |
| マシンタイプ | 0-MC、0-MD、0-MF、0-TC、0-TTC、0-TD、0-TF |
| 形式 | ハーフまたはフル幅の PCB |
| 重さ | 0.24ポンド |
| タイプ | 非表面実装基板 |
Fanuc-controller.com は、隣接する A16B-1211-0910 (PMC-M RAM ボード) について次のように確認しています。「PMC ラダー ロジックの実行、マシン シーケンス制御、および MMC 通信機能用の拡張 RAM メモリを提供します。プラグイン モジュールはメイン コントロール ユニットにマウントされ、多くの場合 ROM ボード A16B-1211-0901 などと組み合わせられます。」
PMC-M アーキテクチャでは次のようになります。
PMC-M ROM ボードの障害:シリーズ 0-C マシニング センターで PMC アラームが発生します。シーケンス ロジックに障害が発生し、機械の機能が応答しなくなります。 A16B-1211-0901 ROM ボードが障害として識別されます。正しいラダープログラム内容に置き換えると、PMC機能が復活します。
シリーズ 0-C 工作機械の PMC-L からのアップグレード:PMC-L を実行するシリーズ 0-C CNC では、マシンの変更により新しいシーケンスが追加された後、より多くのラダー プログラム容量が必要になります。 A16B-1211-0901 PMC-M ROM ボードは、大規模なプログラムに拡張 EPROM 容量を提供するために取り付けられています。
Q1: EPROM の内容がブランクの場合、PMC-M ROM ボードの役割は何ですか?
A16B-1211-0901 はハードウェア ボードです。その EPROM チップには、特定の工作機械用の実際の PMC ラダー プログラムが保存されています。ブランクの EPROM を備えた交換用ボードは、正しいラダー プログラムがロードされるまでシーケンス ロジックを実行できません。工作機械メーカーまたはファナックのサービス エンジニアは、元のプログラム コンテンツを保持しています。プリロードされたプログラム コンテンツのない交換用ボードを注文する前に、これを確認してください。
Q2: A16B-1211-0901 は、半幅と全幅の両方の CNC シャーシ フォーマットと互換性がありますか?
CNC Electronics は、「16 または 32 ビットの 0-C マスターの半幅または全幅フォーマットに接続できる」と認めています。ボードは両方のシャーシ構成を物理的にサポートします。工作機械のパネルのマニュアルで特定のシャーシ形式を確認してください。
Q3: A16B-1211-0901 は PMC-M RAM ボード (A16B-1211-0910) とどのように異なりますか?
A16B-1211-0901 は、PMC ラダー プログラム コード用の不揮発性 EPROM ベースのストレージである ROM ボードです。 A16B-1211-0910 は RAM ボード、つまり PMC 実行用の揮発性作業メモリです。完全な PMC-M システムには両方が必要です。 ROM ボードにはプログラムが永久に保存されます。 RAM ボードは実行ワークスペースを提供します。
Q4: A16B-1211-0901 の交換は CNC 軸パラメータに影響しますか?
いいえ。CNC 軸パラメータ (サーボ ゲイン、送り速度制限、座標オフセット) は、PMC ROM ボードとは別の CNC のメイン SRAM に存在します。 A16B-1211-0901 を交換しても、保存されている軸パラメータには影響しません。 PMC ラダー プログラムのみが影響を受けます。このプログラムは、交換用ボードの EPROM 上に存在する必要があります。
Q5: A16B-1211-0901 ではどのようなサービス オプションが利用できますか?
このボードには、MRO Electric (交換および修理)、CNC Electronics (交換、余剰、および修理)、4D Controls (修理サービス) の複数のサプライヤーがサービスを提供しています。このボードには、3 大陸にわたる包括的なアフターマーケット サポートが提供されます。
