| 起源の場所 | 日本 |
| ブランド名 | FANUC |
| 証明 | CE RoHS |
| モデル番号 | A16B-1211-0900 |

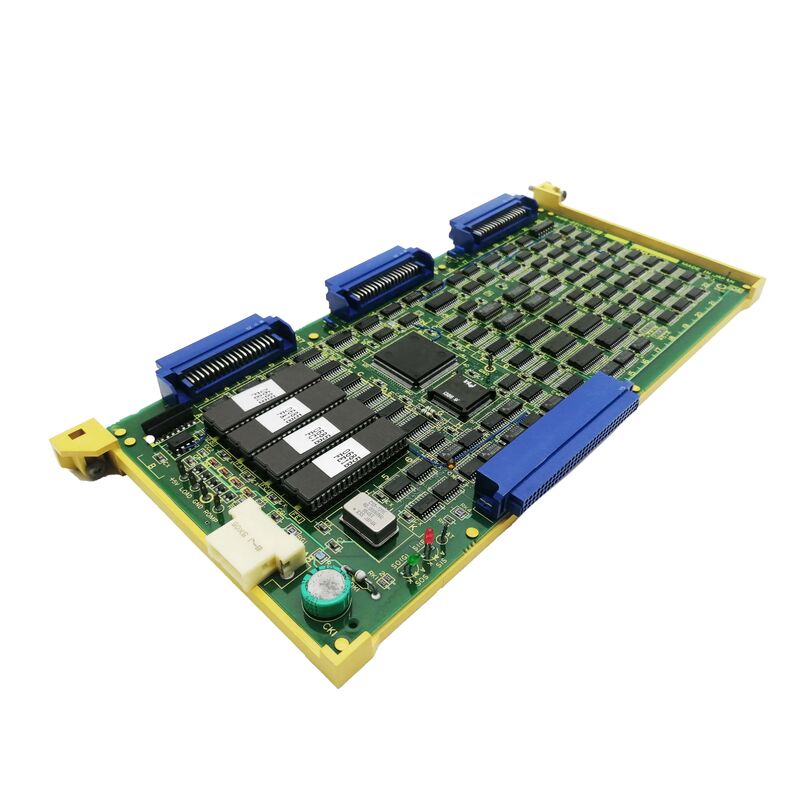

A16B-1211-0900 は、シリーズ 00C CNC のオペレータ インターフェイス ハードウェア (CRT ディスプレイおよび MDI キーボード) を PMC-M (プログラマブル マシン コントローラ、モデル M) 電子システムに接続するアダプタ ボードです。ファナックのシリーズ 00C CNC アーキテクチャでは、PMC-M はマシン シーケンス コントローラとして機能します。 A16B-1211-0900 アダプター ボードは、以下の間の物理的および電気的インターフェイス層を提供します。
CRT ディスプレイ:CNC のプログラム表示、パラメータ画面、アラーム メッセージ、診断情報を表示する CRT モニタ。アダプター ボードは、PMC-M の表示データを CRT を駆動するビデオ信号に変換します。
MDIキーボード:手動データ入力キーボードは、オペレータ プログラムの入力、パラメータ編集、および手動モード コマンドに使用されます。アダプタ ボードは、MDI キー マトリックスをスキャンし、キー押下をデコードし、処理のために PMC-M に送信します。 A16B-1211-0900 がないと、CRT ディスプレイも MDI キーボードも機能できなくなり、オペレータは視覚的なフィードバックと手動入力機能をすべて失います。
| パラメータ | 価値 |
|---|---|
| 関数 | CRT/MDI - PMC-M アダプター |
| タイプ | A2 |
| 互換性がある | シリーズ00C CNC |
| 組み立て | A02B-0086-C052 (2 枚のボードのうち 1 枚) |
| シリーズ | A16B-1211 |
説明内の「#00C」は、互換性のある CNC プラットフォームとして FANUC シリーズ 00C を示します。シリーズ 00 は、コンパクトな統合 CNC 制御を必要とする工作機械向けに設計されたファナック CNC 世代です。00C の指定は、00 シリーズ内の特定の世代を識別します。 CRT/MDI 接続に A16B-1211-0900 アダプタ ボードを使用するシリーズ 00C オペレータ インターフェイスは、この時代の CNC ハードウェア アーキテクチャの典型的なものであり、CNC のデジタル制御電子機器とオペレータのアナログおよびキーボード インターフェイス ハードウェアをブリッジする個別のアダプタ ボードです。
シリーズ 00C CNC ディスプレイの障害:FANUC シリーズ 00C CNC の CRT ディスプレイには、CNC の動作が継続している間、画像が表示されないか、表示が破損します。 A16B-1211-0900 アダプタ ボードが障害として識別されます。交換するとCRTディスプレイ機能が回復します。
MDI キーボードが応答しない:シリーズ 00C CNC の MDI キーボードが応答を停止します。キーの押下が登録されません。 A16B-1211-0900 のキーボード スキャン回路が特定された障害です。交換すると MDI 入力が復元されます。
Q1: A02B-0086-C052 アセンブリのコンパニオン ボード (ボード 2) は何ですか?
A02B-0086-C052 アセンブリには、ボード 1 として A16B-1211-0900 が含まれています。アセンブリ内の 2 番目のボードは、完全なアセンブリ マニュアルまたは特定のユニットのハードウェア リストから識別されます。障害を診断するときは、可能であれば注文する前に両方のボードを個別にテストして、どちらのボードに障害が発生したかを確認してください。
Q2：「PMC-M MDI/CRT ADAPTER A2」の「A2」とは何ですか？
「A2」は、PMC-M オペレータ インターフェイス アダプタ ファミリ内のアダプタのハードウェア タイプとバージョンを識別します。タイプ A は標準のアダプター構成です。バージョン 2 (A2) は、このタイプ内の特定のハードウェア リビジョンまたは機能レベルを示します。これは、タイプ A バージョン 1 や、さまざまな PMC-M 構成に存在する可能性のあるタイプ B のバリアントとは区別されます。
Q3: A16B-1211-0900 はシリーズ 00C に固有のものですか、それともファナック CNC の他の世代に使用されますか?
説明内の「#00C」は、シリーズ 00C の互換性を明示的に示します。シリーズ 00C は、PMC-M コントローラ アーキテクチャを使用します。このアダプタ ボードが他の PMC-M 搭載 CNC システムに対応するかどうかは、さまざまな CNC モデル間での A02B-0086-C052 アセンブリの互換性によって決まります。該当するファナック ハードウェアのマニュアルで確認してください。
Q4: A16B-1211-0900 の交換は CNC データに影響しますか?
いいえ、CNC のパラメータとプログラムは CNC のメイン メモリ モジュールに存在します。 CRT/MDI アダプタ ボードには保存された CNC データは保持されません。これはハードウェア インターフェイス ボードです。 A16B-1211-0900 を交換しても、保存されている加工データには影響しません。
