| 起源の場所 | 日本 |
| ブランド名 | FANUC |
| 証明 | CE RoHS |
| モデル番号 | A20B-2901-0765 |
FANUCシリーズ20/21のCNCハードウェアアーキテクチャでは,メインCPUユニットには,システムの特有の機能を定義するプラグインモジュールが配置されています.これらのモジュールは,CPUボードの定義された位置にスロット,それぞれに特定のメモリリソースとインターフェース機能の組み合わせを追加します.

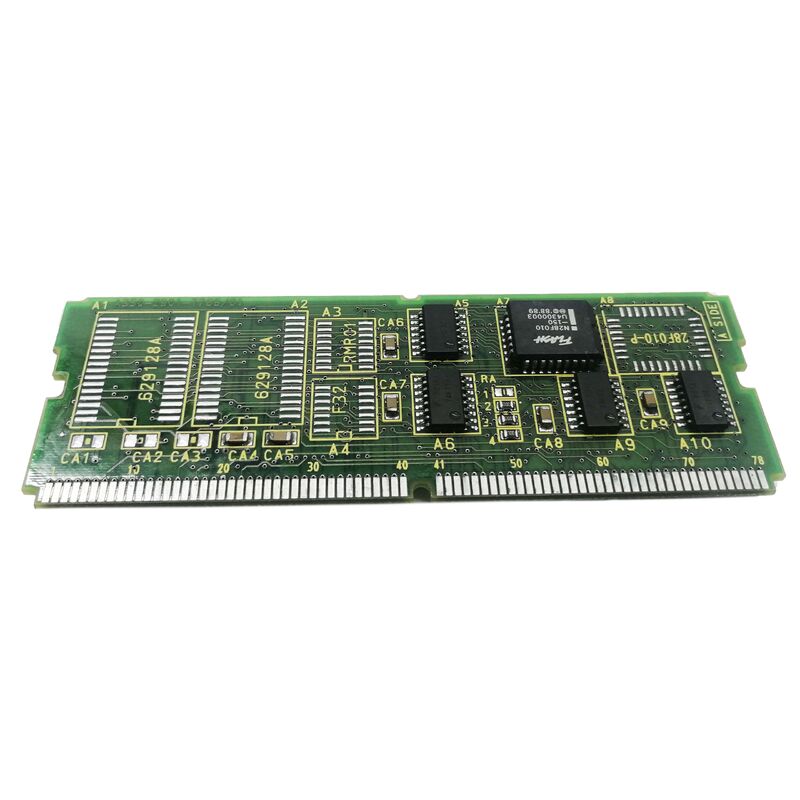

A20B-2901-0765は,このメモリとスピンドルモジュール2つの機能を1つのプラグインで組み合わせる:
FROM (フラッシュROM)Flash ROMの部分は,CNCのGコード機能,表示機能,サーボ調整,およびすべてのCNC機能を定義するオペレーティングファームウェアであるCNCシステムソフトウェアを保存します.FROM は電源が使えない状態で内容を保持する (不揮発性)機械の電源が切れたときも 制御ソフトウェアは無傷のままです
シリアル スピンドル インターフェース:シリアルスピンドル部分は,CNCのメインCPUとマシンのスピンドルドライブとの間のデジタル通信インターフェースを提供します.シリアルインターフェースは,スピンドル速度コマンド,フィードバックデータ,専用シリアルリンクでCNCとスピンドル増幅器の間の状態信号.
| パラメータ | 価値 |
|---|---|
| SRAM | 0K (バッテリー付きSRAMなし) |
| について | Flash ROM (システムソフトウェアのストレージ) |
| スピンドルインターフェース | シリアル (デジタルシリアルスピンドルバス) |
| CNCシステム | FANUCシリーズ21 (FS-21) |
| 建設 | SMDプラグインモジュール |
| シリーズ | A20B-2901 |
"0K SRAM"の表示は,このモジュールは電池付きSRAMを含まないことを意味します.20/21シリーズCNCでは,SRAMはCNCパラメータストレージとプログラム保持に使用されます.A20B-2901-0765を使用するシステムは,このプラグインで組み合わせる代わりに,別々のRAMモジュールからSRAMを供給します..
A20B-2901-0765は,そのモジュールファミリー内で比較されます.
| 部分 | SRAM | について | スピンドル |
|---|---|---|---|
| A20B-2901-0760 | 256KB | アナログ | |
| A20B-2901-0761 について | 256KB | シリアル | |
| A20B-2901-0764 について | 0KB | アナログ | |
| A20B-2901-0765 について | 0KB | シリアル |
0765はゼロSRAM,シリアルスピンドル変種で, SRAMを他の場所から調達し,シリアルスピンドルドライブを使用するシリーズ21の構成にマッチされている.
シリーズ21 CNC 交換装置:FANUC FS-21 CNC システムには,交換メモリとスピンドルモジュールが必要です. インストールされた機械はデジタルシリアルスピンドルドライブを使用します.A20B-2901-0765 (シリアルスペンデル変種) は正規の代替品です 模擬版ではありません (0764).
シリアル スピンドル インターフェース 障害:シリーズ21のCNCは,確認された無傷のスピンドル駆動とモーターを持つスピンドル通信アラームを開発する.A20B-2901-0765は失敗したモジュールとして識別される.交換はシリアル・スピンドル通信を回復します.
Q1:A20B-2901-0765はシリーズ21システムで別々のRAMモジュールが必要ですか?
A20B-2901-0765は SRAMが0KでCNCパラメータと保存されたプログラムは,シリーズ21メインCPUの別のスロットにインストールされた別のRAMモジュール (A20B-2901-0711クラスのモジュールなど) に保管されます.メモリとスピンドルモジュールとRAMモジュールは一緒に働きます 単独ではCNCに必要な完全なメモリリソースを提供しません
Q2:A20B-2901-0765は,同じシステムでA20B-2901-0764 (アナログスピンドル変種) を置き換えることができるか?
機械のスピンドルドライブが同時にシリアルインターフェースタイプに変更された場合のみ. The analogue and serial spindle interfaces are fundamentally different — fitting a serial spindle module (0765) when the spindle amplifier expects an analogue voltage command will result in no spindle controlスピンドル変種 (シリアルまたはアナログ) は,設置されたスピンドルドライブと一致しなければならない.
Q3:A20B-2901-0765のFROMにはCNCソフトウェアが含まれていますか?それともインストール後にプログラムする必要がありますか?
通常の動作では,このモジュールのFROMは,元のインストールからCNCシステムソフトウェアで事前にプログラムされています.同じCNC世代から調達された交換モジュールには,互換性のあるソフトウェアが含まれます.. 空白または互換性のない FROM は,オリジナルの FANUC インストールディスクまたはバックアップファイルから CNC ソフトウェアを再ロードする必要があります. 通常は FANUC 技術サポートにアクセスする必要があります.
Q4: A20B-2901-0765 に適用される ESD 予防措置は?
このモジュールのSMD構造により,ICは静電放電に敏感である.部品の表面との接触を避ける完全にオフに電源をCNCを入力する前に CPUユニットにアクセスしてモジュールを削除またはインストールします.
