| 起源の場所 | 日本 |
| ブランド名 | FANUC |
| 証明 | CE ROHS |
| モデル番号 | A20B-2901-0716 |

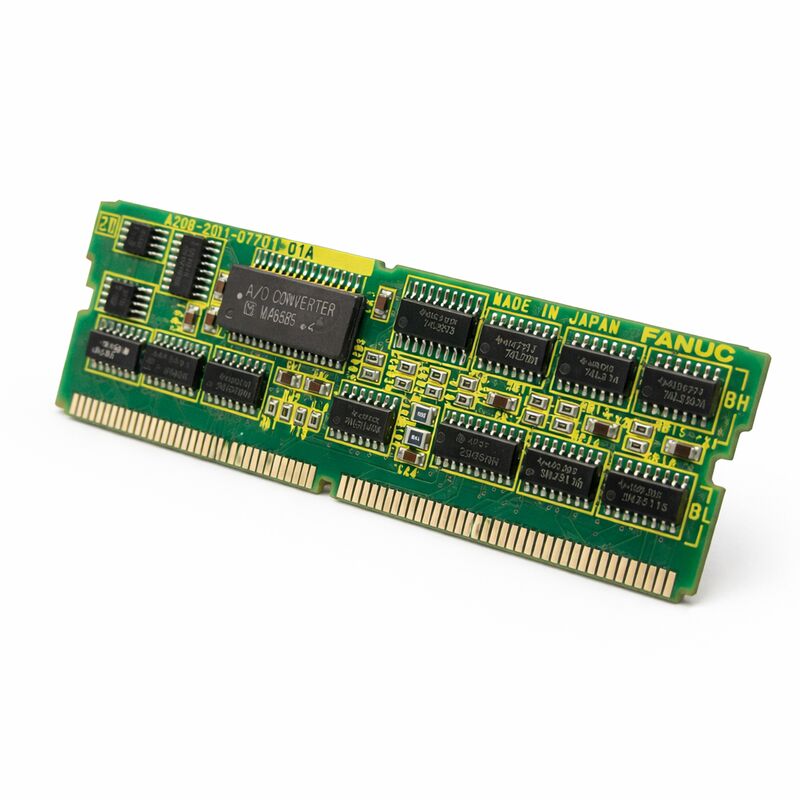

部品番号:A20B-2901-0716
製造者:FANUC株式会社 (日本)
製品シリーズ:A20B-2901
製品タイプ:RAMメモリモジュール (SMDプラグイン子板)

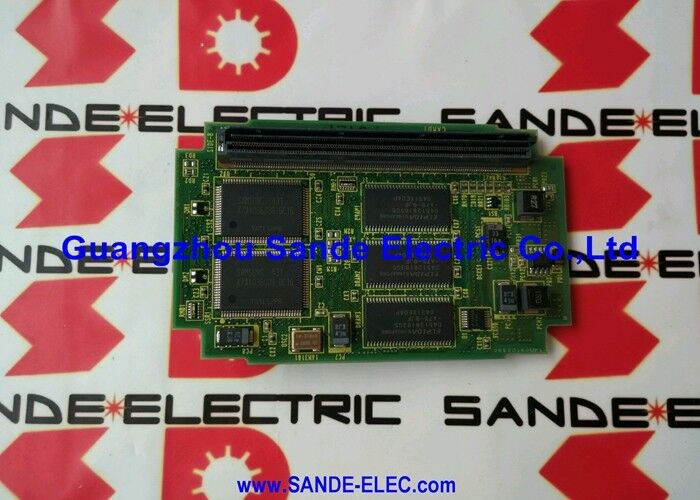

A20B-2901-0716は,FANUCシリーズ16,18,20および21のCNC制御システムのためのプラグインSMD子板として設計された,バッテリー付きSRAMの128KBとDRAMの3.5MBを組み合わせたFANUC RAMモジュールである.
このモジュールは,CNC制御のメインCPUボードに直接インストールされ, 部品プログラムストレージ,パラメータ保持,PMC梯子の論理,実行時のデータ処理.
A20B-2901シリーズは,FANUCの最も重要なモジュールファミリーの一つであり,部品プログラムストレージ,PMCメモリ,およびCNCが処理できる作業データの量を決定するプラグインメモリーカードです.
SRAMとDRAMの異なる組み合わせは,異なるアプリケーションの要求に応える:より大きなSRAMは,プログラムとパラメータのためのより多量の非揮発性ストレージを提供します.より大きなDRAMは,システム処理と実行中に一時的なデータのためにより多くの作業メモリを提供します..
A20B-2901-0716は,A20B-2901範囲内の128KB SRAM / 3.5MB DRAM仕様に位置し,このモジュールファミリーの128KB SRAMブレーキットで利用可能な最大DRAM容量を提供します.
これは,高速処理データループットがバッテリーサポートされたプログラムストレージを拡張するよりも重要なアプリケーションに特に適しています.
| パラメータ | 価値 |
|---|---|
| 部分番号 | A20B-2901-0716 |
| 製造者 | FANUC株式会社 |
| 製品シリーズ | A20B-2901 |
| 製品タイプ | RAM モジュール (SMD子板) |
| SRAM | 128KB (電池付き,電池で揮発性がない) |
| DRAM | 3.5MB (電力の損失で消耗する) |
| 互換性のあるCNC | FANUCシリーズ 16, 18, 20, 21 |
| 形状因数 | SMDプラグインモジュール |
| 出産国 | 日本 |
FANUCのCNCシステムでは SRAMとDRAMは異なる役割を持ち 互いを補完しています
FANUC CNC の SRAM (静的ランダムアクセスメモリ) は電池で動きます. 機械の電源が切れているとき,制御ボードのリチウムバックアップ電池は SRAM チップへの電圧を維持します.内容を無傷に保ち.
部品プログラム,作業座標のオフセット,ツールオフセット,パラメータ,PMC (プログラム可能な機械制御) データです
SRAMの内容が失われると,バッテリーが切れたり,ESDイベントが起きてSRAMチップが壊れたり,モジュールが故障したりすると,すべての保存されたプログラムとマシン設定データが失われます.
DRAM (ダイナミック・ランダム・アクセス・メモリー) は,データを保持するために常に電力を更新する必要があります.
電源を切った瞬間にその内容を失います.CNCは動作中に作業メモリとしてDRAMを使用します.処理PMC梯子の論理プログラム実行中にデータを一時的に保持する.
より多くのDRAMにより,システムはより複雑な操作と実行中のより大きなプログラムに対応できます.
起動時に FROM (Flash ROM) または SRAM からリフレッシュされます.
A20B-2901-0716は,FANUC CNC メインCPUボードの指定されたSMDソケットにプラグ付けされます.
シリーズ16/18/20/21システムでは,RAMモジュールは,主ボードの機能をカスタマイズする複数のプラグイン子ボードの1つであり,FROMモジュール (システムソフトウェアストレージ) と並行して,PMC モジュールシステムモジュール (スピンドルタイプ選択) とサーボモジュール
機械用に選択された特定のRAMモジュールは,機械製造者の元の制御仕様の一部でした.
複雑なマルチプログラムストレージまたは広範囲なPMC梯子を配置した機械は,256KB SRAM変種 (A20B-2901-0711) で構築されている可能性があります.
適度なプログラムストレージで最大DRAMスループットを必要とするマシンでは,A20B-2901-0716を使用する.
A20B-2901-0716の128KB SRAMは,電源が切れたときにその内容を保持するためにリチウムバックアップバッテリーに依存しています.
バッテリーは RAM モジュール自体ではなく,メイン CPU ボードにあります.バッテリーの電圧が限界値を下回ると,通常3〜5年使用後,条件に応じて,CNCはバッテリー低値アラームを表示します..
この時点で SRAM の内容がまだ完整しているかもしれないが,すぐに交換されるべきである.
バッテリーが完全に故障し,SRAMの内容が失われた場合,すべての部品プログラム,パラメータ,オフセット,PMCデータは再充電する必要があります.復旧を意味することになります.
通常のバッテリー交換プログラムと USB ドライブへの通常のパラメータバックアップ,またはネットワーク上のファイル転送は,この故障モードを完全に防止します.
Q1:CNCはRAMモジュールアラームを表示し起動しない.A20B-2901-0716が問題ですか?
モジュールが故障したと結論付ける前に,バックアップバッテリーもアラーム状態にあるかどうかを確認してください.
バッテリーが切れた場合,SRAMのコンテンツが破損し,システムがRAMエラーとして検出します.
バッテリーを交換し,パラメータを再充電した後,アラームが消えるか確認します.
バッテリー状態が確認され,SRAMデータが損なわれない状態で,アラームが持続する場合は,A20B-2901-0716モジュールは交換する必要があります.
Q2: A20B-2901-0716 (128KB SRAM / 3.5MB DRAM) をA20B-2901-0711 (256KB SRAM / 3.5MB DRAM) で置き換えてプログラムストレージを増やすことはできますか?
制御ハードウェアとソフトウェアの構成がより大きなSRAMモジュールをサポートする場合にのみ.シリーズ16/18/20/21の制御装置は,RAMモジュールの互換性テーブルを定義している.すべてのモジュール組み合わせはすべての制御装置とオプション構成に有効ではない..
異なるモジュールをインストールする前に,特定の制御型のハードウェアマニュアルで互換性を確認します.
互換性のないモジュールをインストールすると,起動障害やメモリマッピングエラーが発生します.
Q3:A20B-2901-0716を交換する際には,すべてのプログラムとパラメータを再入力する必要がありますか?
はい 交換モジュールのSRAMは工場から空いています.すべてのプログラム,パラメータ,ツールオフセット,ワークオフセット,PMCデータが再読み込まれる必要があります.メモリモジュールの交換の前に,現在のバックアップを維持することが不可欠です.
ほとんどのFANUCシリーズ16/18/20/21は,USBドライブまたはEthernet/RS232インターフェイスでサポートプログラムおよびパラメータ出力を制御します. モジュールを変更する前にバックアップを作成するためにそれらを使用します.
Q4:CNCはPMCのデータ領域の1つにメモリエラーが表示されるが,他の領域には表示されない.A20B-2901-0716は部分的な故障がある可能性があります.
SRAMの特定の領域がエラーを示し,他の領域が不傷のままである場合,部分的な障害が SRAMの老朽化モジュールで発生する可能性があります.モジュール内の個々のSRAMチップは,他のチップが稼働している間に故障する可能性があります..
誤差が同じデータ領域に一貫して関連付けられ,パラメータの再読み込み後も続ければ,SRAMチップレベルでの故障が起こり得る.
モジュールを交換し,バックアップから全システムを再充電する.
Q5:A20B-2901-0716が必要であることを確認するために,現在CNCにインストールされているRAMモジュールをどのように識別しますか?
設置されたモジュールのラベルは,制御装置がオフにされ,メインCPUボードがアクセスされている状態で読み取れます.
A20B-2901部品番号はモジュールのラベルに印刷されています.FANUC システム構成表示 システム保守画面から通常アクセスできる 設置されたメモリモジュール構成を表示する.
どちらもアクセスできない場合,機械の元の製造文書 (機械製造者のメンテナンスマニュアルまたはスペアパーツリスト) で元のモジュールタイプが指定されます.
