| 起源の場所 | 日本 |
| ブランド名 | FANUC |
| 証明 | CE ROHS |
| モデル番号 | A20B-2901-0582 |
部品番号:A20B-2901-0582 について
製造者:FANUC株式会社 (日本)
製品シリーズ:A20B-2901
製品タイプ:I/O Link 2 インターフェースを持つCPU モジュール PCB
機能:FANUC CNCおよび自動化システムのための中央処理ユニットとI/O Link 2通信モジュール
産地:日本

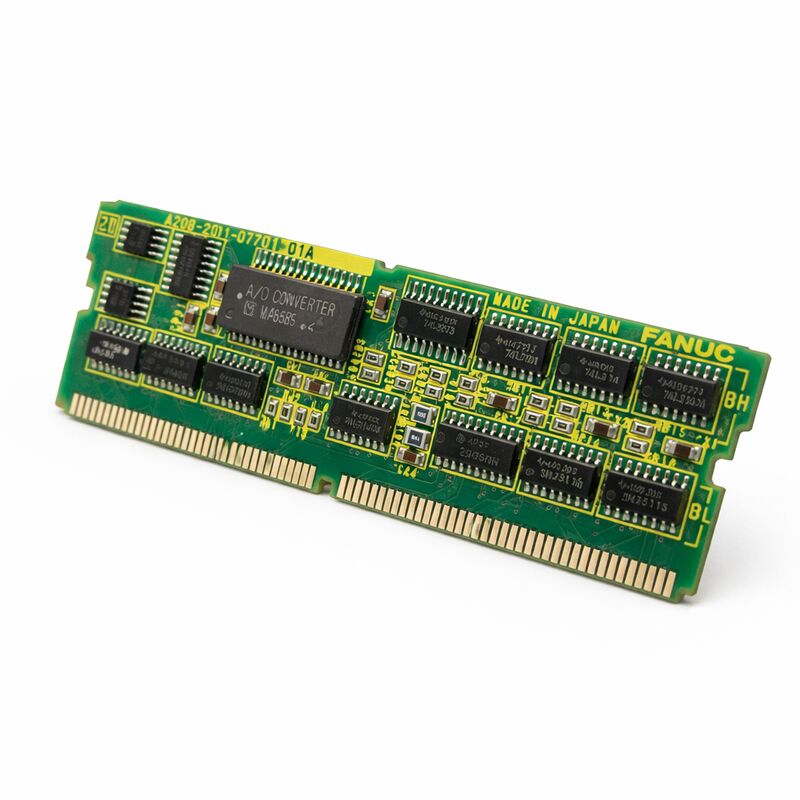

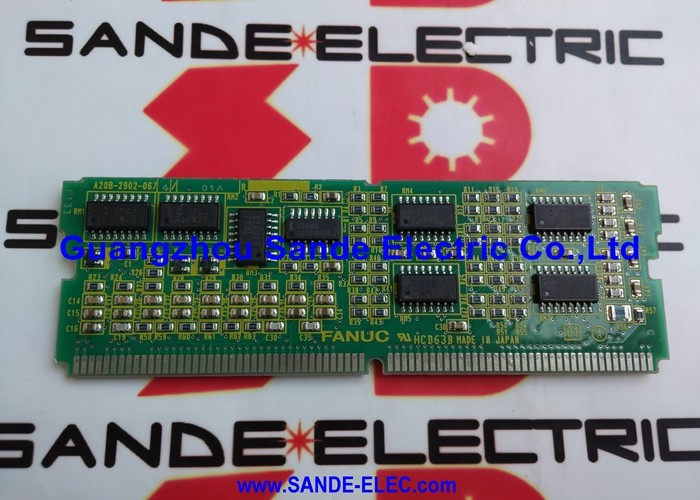

A20B-2901-0582は,A20B-2901シリーズのI/O Link 2インターフェイスを持つFANUC CPUモジュールプリント回路ボードである.このボードは,そのホストのFANUC CNCまたは自動化システム内での中央処理とI/O通信モジュールとして機能しますI/O リンク 2 通信バスで,制御器を遠隔I/O デバイス,分散型I/O ラック,機械周辺機器,サブ制御ユニットに接続する.
A20B-2901シリーズは,CNCと自動化制御ハードウェアのためのFANUCの確立されたモジュールファミリーの1つであり,CPU,メモリ,インターフェース,制御システムの機能を構成するスピンドル制御モジュール.
The 0582 variant within this series integrates both the CPU processing function and the I/O Link 2 communication interface in a single board — a combination that serves systems requiring the second-generation I/O Link protocol for machine peripherals and distributed I/O.
FANUCのI/Oリンクは,高速シリアル通信バスで,CNCコントローラと機械のI/Oデバイスを接続する.I/Oリンク2,このプロトコルの第2世代,より高速な通信を提供し,オリジナルのI/Oリンクよりも接続されたI/Oノードのより大きなネットワークをサポートします.
リモート I/O ラック,オペレーターパネル I/O,ATC (自動ツール交換) コントロールユニット,パレット交換機A20B-2901-0582を実行するコントローラに I/Oリンク2スレーブノードとして接続することができます.
| パラメータ | 価値 |
|---|---|
| 部分番号 | A20B-2901-0582 について |
| 製造者 | FANUC株式会社 |
| 製品シリーズ | A20B-2901 |
| 製品タイプ | CPU モジュール PCB |
| インターフェース | I/Oリンク2 |
| 機能 | 中央処理+I/Oリンク2マスター |
| 適用する | FANUCのCNCと自動化システム |
| 出産国 | 日本 |
FANUCのI/Oリンクは,CNCコントローラを機械と工場の各地に分布したI/Oデバイスに接続するように設計されたシリアルバスです.
現代のCNC機械では,物理的なI/O 制限スイッチ,電磁弁出力,プッシュボタン,指示灯,ATC位置センサーは数百個数えます.
制御キャビネットへの個々のワイヤルのようにそれらをすべてルーティングすることは非現実的になります.代わりに,I/O Link 2は,物理的なI/Oデバイスの近くに分散されたI/Oユニットをマウントすることができます.単一のシリアルケーブルで各ユニットとコントローラを接続する.
I/O Link 2は同期シリアルプロトコルである. 接続された I/O スレーブは,すべての入力状態を送信し,マスターから決定的な固定サイクルで出力コマンドを受け取る.
CNCのPMC (プログラム可能な機械コントローラー) は,I/Oリンク2ノードからのI/O状態を直接コントローラに接続されているかのように読みます.同じ透明なインターフェースで出力状態を設定します.
物理的な距離,分散型アーキテクチャ,シリアルケーブルはPMC梯子の論理には見えない.
A20B-2901-0582 CPUボードには I/O Link 2 マスターインターフェースが 搭載されていますCNCのインターポレーションサイクル内のすべてのノードとデータを交換します.
A20B-2901-0582は,CPUモジュールとして,サポートする制御システムの主要な処理責任を負う.
FROM (Flash ROM) モジュールから読み込まれた制御ソフトウェアを実行し,RAMモジュールを含むシステムのメモリマップを管理します制御タスクのリアルタイムスケジューリングを処理します セルボインターポレーション操作者インターフェース処理,接続された周辺機器との通信.
CPU モジュールの故障は制御システムの完全な故障に繋がります. CNCは起動しないか,サイクル半ばで動作を停止します.
システムが動作し続ける間に特定の機能の喪失を引き起こす周辺ボードとは異なり,CPUモジュールは制御全体のための単一の障害点です.
これは,A20B-2901-0582を,このタイプのモジュールを使用するFANUCシステムを実行するすべての生産施設にとって最優先のスペアパーツの1つにします.
A20B-2901-0582が交換を必要とする場合,SRAMに格納されているパラメータとプログラムデータは,CPUボード自体ではなく,別々のRAMモジュール (A20B-2901シリーズメモリモジュール) に格納されている.
メモリが別々のモジュールにあるシステムでは,CPUボードの交換は必ずしもすべてのパラメータを再読み込む必要がない.そして,もしそれが完ぺきに交換ボードに移転した場合保存されたデータを再開する必要があります.
特定のマシンに対するシステムアーキテクチャを検証し,これを適用すると仮定します.
I/O Link 2 構成の slave アドレス,接続デバイスリスト, I/O 割り当ては SRAM に PMC パラメータとして保存される.
バックアップから残ったパラメータセットで復元されます
A20B-2901-0582を操作する際にはESDの注意事項が不可欠である.CPUIC,CMOS論理,I/O Link 2インターフェース回路は静電放電に敏感である.
常に電流伝導性のある作業表面に ESD 腕帯を接着して操作する.
Q1:CNCは予期せずオフになり,起動しない.起動順序が停止する前に,I/O Link 2アラームのみが表示されます.A20B-2901-0582が原因かもしれません.
I/O Link 2の起動時に起動を妨げる I/O Link 2のアラームは,I/O Link 2のマスターインターフェースに影響を与える CPU モジュール障害を示すことができる.接続された I/O Link 2 スレーブデバイスが期待どおりに対応していない場合.
I/O Link 2 のスレーブケーブルをすべてボードから切り離して起動しようとします. システムにスレーブが接続されていない状態で起動した場合,問題はスレーブデバイスまたはそのケーブルの1つにあります.CPUボード自体ではありません..
A20B-2901-0582のI/Oリンク2回路や CPU機能が故障している
Q2:CNCは動作するが,I/O Link 2に接続されたすべてのリモートI/Oラックは,直接I/O (メインI/Oボードに接続) が正常に動作している間にアラームを表示している.診断は?
直接I/Oが動作している間,リモートI/Oラックは通常,CNCCPまたはPMC論理ではなく,I/Oリンク2バスまたはそのマスターインターフェイスを指します (直接I/Oにも影響します).I/O Link 2ケーブルルーティングと接続を損傷または松散な接続を確認.
ケーブルとコネクタが完結していることが確認された場合,A20B-2901-0582のI/O Link 2マスターインターフェイスが故障している可能性があります.
次の診断ステップはCPUボードの交換です
Q3:A20B-2901-0582を交換した後,CNCブーツは,I/O Link 2トポロジーはデバイスを誤ったアドレスで表示します.何を確認する必要がありますか?
I/O Link 2 デバイスのアドレスは PMC パラメータで設定されています. パラメータバックアップがボード交換後に完全に再起動されていない場合,RAM モジュールが交換過程でクリアされた場合, I/O Link 2 アドレスマップは物理的な装置と一致しない可能性があります.
PMC パラメータのバックアップを システムに再起動する
バックアップが利用できない場合は,I/O Link 2デバイスのアドレスは,機械製造者のI/O Link 2設定ドキュメントに従って手動で再入力する必要があります.
Q4:A20B-2901-0582はFANUCのCNCモデルに特化したものですか? それとも複数のプラットフォームに対応していますか?
A20B-2901シリーズのモジュールは,A20B-2901モジュールのインターフェース標準を通じて複数のFANUC CNCプラットフォームに対応しています.
The specific compatible control platforms for the 0582 variant are defined by the machine's hardware configuration — the module's physical interface and communication protocol must match the main CPU board or system board it is installed with.
交換機を調達する前に,特定の機械のハードウェアドキュメントやFANUCの部品互換性表を参照して互換性を確認します.
Q5:A20B-2901-0582は,生産環境で継続的に動作するマシンにあります.このボードのスペアパーツ戦略はどのようにアプローチすべきですか?
連続運転の生産機械では,少なくとも1台の確認された良質のA20B-2901-0582の備品を現場に保管することが強く推奨されます.
CPU モジュールの故障は,処理方法なしでマシンを完全に停止させる. ボードが供給されている間,マシンが劣化モードで動作することはできません.
板は,ESD 安全な包装で,温度制御環境で保管され,保管条件が適切であることを確認するために定期的に検査されるべきです.
I/O Link 2 のチャネル割り当てと PMC 構成も記録され,交換と再運用をできるだけ早く行うことができるようにスペアボードに保管されるべきである.
