| 起源の場所 | 日本 |
| ブランド名 | FANUC |
| 証明 | CE RoHS |
| モデル番号 | A16B-1210-0810 |

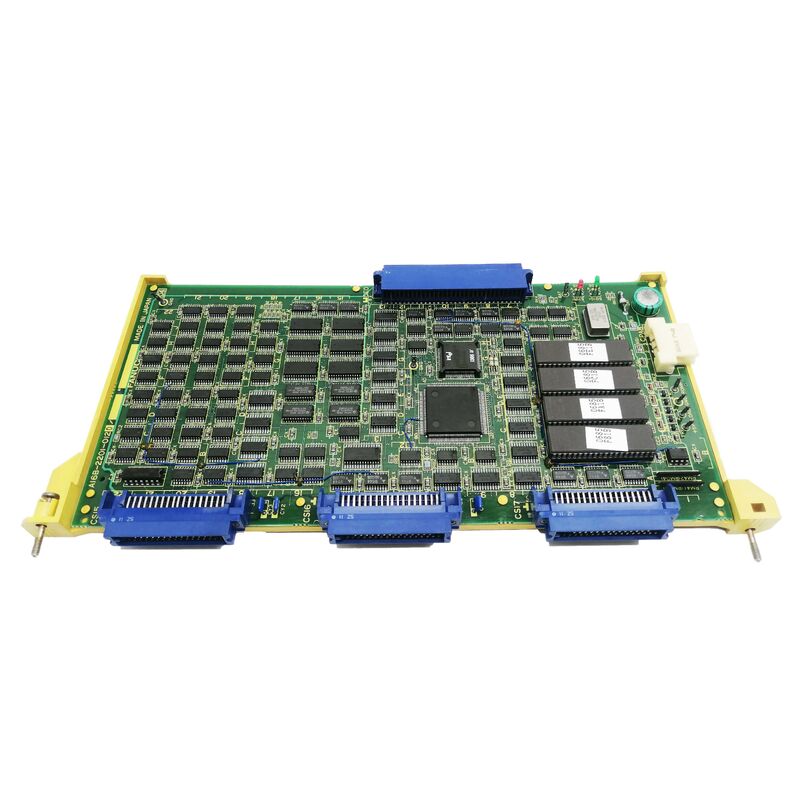

Roc Industrial は次のように認めています。「FANUC A16B-1210-0810 メイン CPU ボードは、幅広いファナック CNC システムの中央処理装置として機能するように設計された重要な高性能プリント基板です。」メイン CPU ボードは CNC の処理コアであり、以下を担当するボードです。
CNC プログラムの実行:パート プログラム内のすべての G コード ブロックはメイン CPU を通過します。 CPU はブロックを読み取り、コマンド タイプをデコードし、必要なモーションまたはアクションを計算し、結果を適切なダウンストリーム ハードウェアに渡します。
軸補間:メイン CPU は、サーボ更新サイクルごとに各軸の指令位置を決定する数学的補間を実行します。線形補間、円弧補間、およびその他の軌道タイプはすべてここで解決されます。PMC ラダーの実行:すべてのマシン シーケンスを管理するプログラマブル マシン コントローラーのラダー プログラムは、メイン CPU の処理リソース上で実行されます。
システム調整:メモリ管理、表示データ生成、通信処理、およびハードウェア周辺機器の管理はすべてメイン CPU から実行されます。
| パラメータ | 価値 |
|---|---|
| ボードの種類 | メインCPUのPCB |
| 応用 | ファナック CNC システム |
| シリーズ | A16B-1210 |
| 状態 | 再生/テスト済み (Roc Industrial) |
ファナックの CNC ハードウェア アーキテクチャでは、メイン CPU ボードがコア インテリジェンスを提供します。それは次のように補完されます。
メモリモジュール:FROM (システム ソフトウェア) および SRAM (パラメータ/プログラム) — CPU が動作中にロードおよび変更する永続データを保存します。
軸インターフェースボード:CPUとサーボドライブアンプを接続するサーボインターフェースカード。
オプションボード:CPU の基本機能を拡張する、通信、グラフィック、および機能固有のボード。 A16B-1210-0810 メイン CPU ボードは、これらすべてのサブシステムを調整し、すべての CNC データが流れるハブとして機能します。
CNC メイン CPU の障害:FANUC CNC システムでは、永続的なブート障害または処理アラームが発生します。 A16B-1210-0810 が障害として特定されます。 SRAM バックアップ後、交換すると完全な CNC 処理が復元されます。
CNC改修：古い FANUC CNC システムをアップグレードまたは改修する生産施設では、電子機器の更新の一環として A16B-1210-0810 メイン CPU ボードを交換します。
Q1: A16B-1210-0810 メイン CPU ボードを使用する CNC システムは何ですか?
Roc Industrial は、A16B-1210-0810 が「幅広いファナック CNC システム」に対応していることを認めています。特定の CNC モデルは、ボードにインストールされているシステムのマニュアルと、該当する FANUC ハードウェア マニュアルのスペアパーツ表から確認できます。
Q2: A16B-1210-0810 を交換する前に、SRAM データをバックアップする必要がありますか?
はい。 A16B-1210-0810 はメイン CPU ボードとして、CNC パラメータとパート プログラムを保持する SRAM モジュールと緊密に連携します。メインCPUボードを交換する前に、CNCのバックアップ機能を使用してSRAMを完全にバックアップしてください。交換品を取り付けた後、バックアップからすべてのデータを復元します。
Q3: A16B-1210-0810 と A16B-1212-0810 (存在する場合) の違いは何ですか?
A16B-1210 シリーズは CPU ボード ファミリです。 A16B-1212 シリーズは、このセッションで確認されたメモリ/I/O ボード ファミリです (A16B-1212-0210 メモリ ボード、A16B-1212-0221 I/O カード)。これらは、CPU ボードとメモリまたは I/O ボードという、根本的に異なる機能カテゴリです。必ず取り付けられているボードの正確な部品番号を確認してください。
