| 起源の場所 | 日本 |
| ブランド名 | FANUC |
| 証明 | CE RoHS |
| モデル番号 | A16B-1210-0801 |
「MPG」は、Manual Pulse Generator の略で、機械オペレータが CNC 軸を手動で正確に動かすために使用するロータリー エンコーダ ハンドホイールです。オペレーターがハンドルを回すと、電気パルスが発生します。 CNC は、これらのパルスを選択可能なスケールで制御された軸の動きに変換します (通常、パルスあたり ×1、×10、または ×100、ハンドホイールのクリックあたり 0.001mm、0.01mm、または 0.1mm に相当します)。

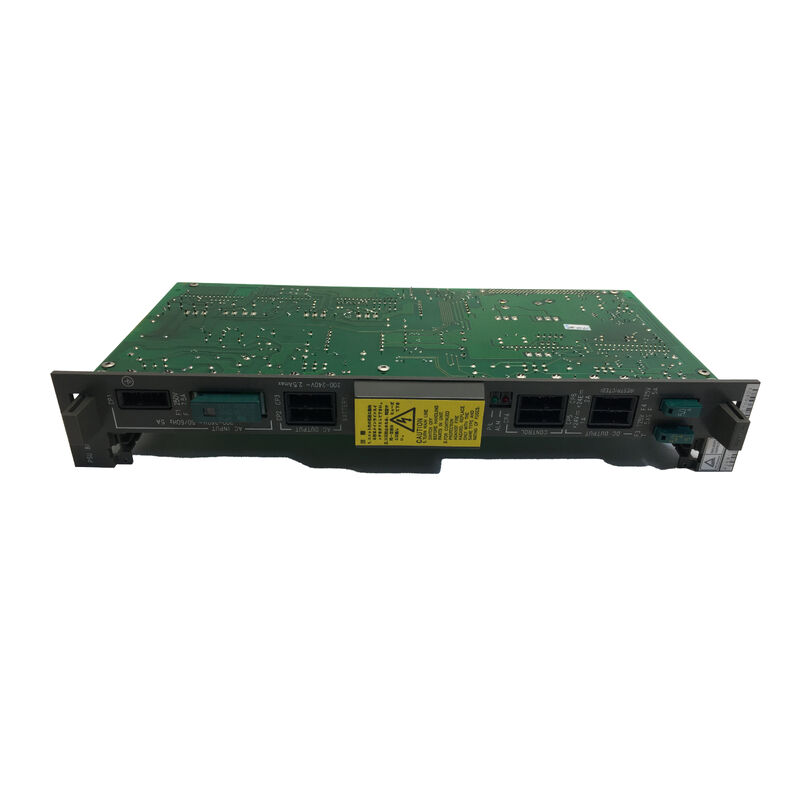

A16B-1210-0801 は、シリーズ 0-A、0-B、0-C、0-F、00B、および 00C CNC システム用の専用 MPG インターフェイス PCB です。ハンドホイールのパルス列を受信し、それを手動軸位置決め用の正しい形式で CNC の補間エンジンに送信します。
| パラメータ | 価値 |
|---|---|
| 互換性がある | シリーズ 0-A、0-B、0-C、0-F、00B、00C |
| インタフェース | MPG (手動パルス発生器) |
| ボードの種類 | インターフェース基板 |
| シリーズ | A16B-1210 |
| 応用 | ハンドル手動軸制御 |
MPG (ハンドホイール) は、90° 位相関係にある 2 つのパルス チャネル (A および B) である直交エンコーダ信号を生成します。この直角位相エンコーディングにより、インターフェイス ボードは回転方向とパルス数の両方を決定できます。
A16B-1210-0801 はこれらの直交信号を受信し、次のことを行います。
パルスをカウントします:このインターフェイスは、ハンドホイールからの入力パルスをリアルタイムでカウントし、ハンドホイールの回転数を正確に維持します。
方向を決定します:チャネル A と B の間の位相関係により、ハンドホイールが時計回り (正の軸方向) に回されているか、反時計回り (負の軸方向) に回されているかがインターフェイス ボードに通知されます。
スケール乗数を適用します。×1/×10/×100 スケール選択 (オペレータのモード スイッチから) がパルス数に適用され、指令された軸変位が生成されます。
CNC に送信:フォーマットされた位置コマンドは CNC の補間機能に送信され、ハンドル入力に応じて滑らかな軸動作が実行されます。
MPG ハンドホイールが機能しない:FANUC シリーズ 0-C CNC の MPG ハンドホイールが軸の動きを停止します。ハンドホイール自体は正しくテストされており、JOG-HANDLE モードであってもハンドホイールを回しても動きはありません。 A16B-1210-0801 インターフェイス ボードが障害として特定されます。交換すると、ハンドル制御による軸の位置決めが復元されます。
シリーズ 0-B CNC ハンドル インターフェイスのメンテナンス:シリーズ 0-B CNC は制御電子機器のメンテナンスを受けます。 A16B-1210-0801 MPG インターフェイス ボードは、ハンドホイールの信頼性の高い動作を確保するために交換されました。
Q1: MPG インターフェイスにはなぜ専用の PCB が必要ですか?
MPG ハンドホイールは、直交エンコーダ信号をリアルタイムで生成します。これらの信号は、CNC のサーボ更新レートで受信、デコード、スケーリングされ、CNC の補間機能に送信される必要があります。この専用のハードウェア デコーディングをメイン CPU ボード内に統合すると、回路がさらに複雑になります。別個のインターフェイス PCB が MPG 信号処理を分離し、メインボードの設計を簡素化します。
Q2: A16B-1210-0801 が失敗するとどうなりますか? 軸は引き続き移動できますか?
MPG インターフェースに障害が発生すると、HANDLE モード (ハンドル制御のジョグ) が失われます。 JOG モード (プログラムされた送り速度での押しボタン制御のジョグ) と MDI モード (プログラム制御された動作) は、MPG インターフェイスに依存しないため、通常は機能し続けます。プログラムの自動実行にも影響はありません。ハンドル入力チャンネルのみが失われます。
Q3: A16B-1210-0801 は、シリーズ 0-A ～ 00C のすべての CNC 機械タイプ (旋盤、マシニング センター) と互換性がありますか?
はい。 「#0A/B/C/F/00B/C」互換性指定は、マシニング センタ (0-MC、0-MD、0-MF)、ターニング センタ (0-TC、0-TD、0-TF)、およびシリーズ 0 ファミリ内の他のマシン タイプなど、各 CNC シリーズ内のすべてのマシン タイプをカバーします。 MPG インターフェイス ハードウェアは、マシン タイプの構成には依存しません。
Q4: A16B-1210-0801 の交換には MPG パラメータの調整が必要ですか?
MPG のスケール乗数 (×1/×10/×100) と軸の割り当ては CNC パラメータで設定され、MPG インターフェイス ボードではなく CNC のメイン SRAM に保存されます。交換用 A16B-1210-0801 を取り付けた後、既存の MPG パラメータが自動的に適用されます。生産に戻る前に、各軸のハンドル モードでハンドホイールの機能を確認します。
