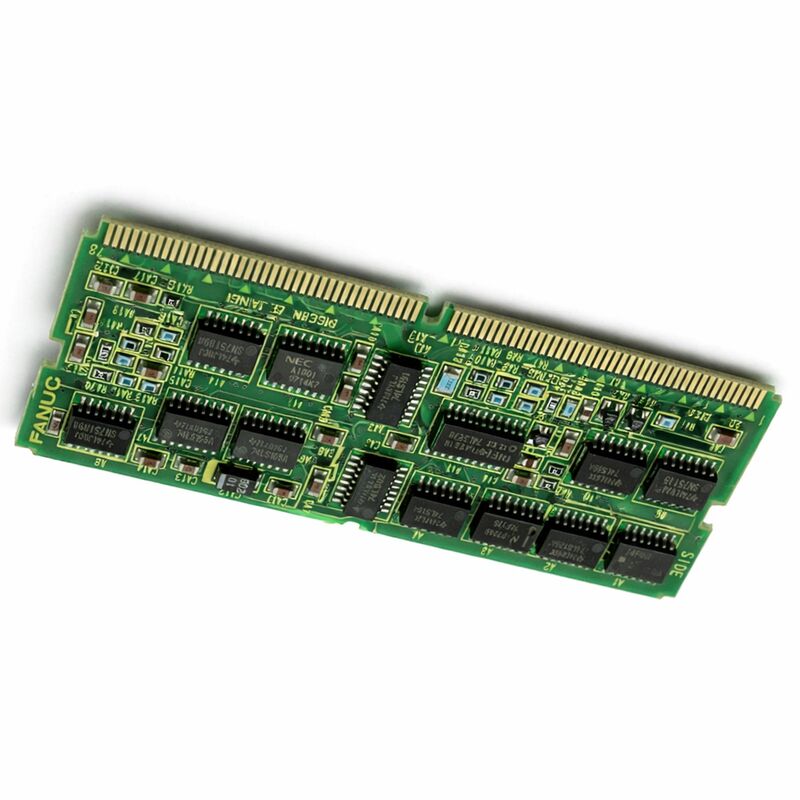

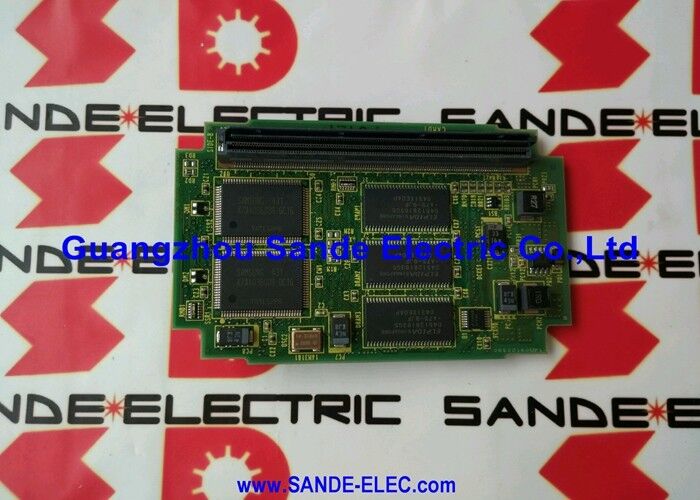

FANUC A20B-2901-0360 | サーボインターフェースモジュール基板 — シリーズ15-B CNC制御装置、日本製造

部品番号: A20B-2901-0360

メーカー: FANUC株式会社 (日本)

製品タイプ: サーボインターフェースモジュール基板

基板シリーズ: A20B-2901

対応システム: FANUCシリーズ15-B CNC制御装置

用途:シリーズ15-Bコントローラー用サーボ軸インターフェース

概要

A20B-2901-0360は、FANUCのシリーズ15-B CNC制御装置用のサーボインターフェースモジュールです。これは、FANUCの15シリーズ世代における最高性能のシングルパスプラットフォームです。

この基板は、シリーズ15-BのメインCPU基板と、工作機械の軸を駆動するサーボドライブユニットとの間のサーボ制御インターフェースを提供します。

シリーズ15-Bのモジュラー基板アーキテクチャにおいて、コントローラーの補間位置指令を、接続されたドライブユニットが動作できるサーボドライブインターフェース信号に変換する特定のモジュールです。

FANUCのシリーズ15は、そのCNC世代のフラッグシップであり、最高の精度要件を持つ複雑な多軸加工用に設計されたプラットフォームでした。

シリーズ15-Bは、シリーズ15アーキテクチャに処理速度の向上とサーボ制御機能の強化をもたらした進化版でした。

シリーズ15-B制御装置を使用する機械は、特徴として複雑でした。5軸以上の制御軸を持つ大型マシニングセンター、マルチパレットシステム、サーボ性能が直接部品品質を決定する精密研削盤などです。

サーボインターフェースモジュールは、A20B-2901ファミリーにおける特定の基板タイプであり、コントローラーのデジタルサーボ指令と機械キャビネット内の物理的なドライブユニットとの間の電気的および信号インターフェースを提供します。

このモジュールが故障すると、コントローラーはサーボドライブと正しく通信できなくなり、軸の動きが不可能になるか、不安定になります。

主な仕様

シリーズ15-Bアーキテクチャとサーボインターフェースの役割

シリーズ15-B制御装置は、分散型基板アーキテクチャを採用していました。メインCPU基板はプログラム実行と補間を処理しました。軸制御基板は、軸グループのサーボループを処理しました。サーボインターフェースモジュール（A20B-2901-0360）は、コントローラーのサーボ制御電子機器と物理的なドライブ接続との間の特定のインターフェースハードウェアを提供しました。

FANUCのサーボ制御アーキテクチャでは、位置ループはコントローラー内で実行されます。

コントローラーは、各軸がどこにあるべきかを計算し、現在の位置（エンコーダーフィードバックから）と比較して、速度指令を生成します。この速度指令は、サーボインターフェースモジュールを介して電気信号としてドライブユニットに送られます。

ドライブユニットは、速度指令をモーター電流に変換します。

エンコーダーフィードバックは、同じインターフェースモジュールを通過してコントローラーに戻ります。

したがって、サーボインターフェースモジュールの役割は、送信と受信の両方です。送信：コントローラーのデジタル速度指令からドライブインターフェース信号を生成します。

受信：エンコーダーフィードバックを受信し、コントローラーの位置測定回路用に調整します。正確なサーボ制御のためには、両方のパスが正しく機能する必要があります。

シリーズ15-Bの文脈

シリーズ15-Bは、レガシーCNC市場において独特な位置を占めています。それは真に高性能なハードウェアであり、15シリーズのサーボ制御アルゴリズムは当時の時代としては洗練されており、小型コントローラーでは対応できない高速・高精度加工をサポートしていました。

シリーズ15-B制御装置を搭載した機械は、通常、高価値の生産設備でした。多軸マシニングセンター、精密研削盤、複雑なマルチパレットフレキシブル製造セルなどです。

これらの機械の多くは、現在も生産サービスで稼働しています。

シリーズ15-B搭載機械への投資は相当なものであり、機械の機械的な能力は、電子制御が提供できる能力をしばしば超えています。古い交換品よりも、機能的な15-B制御装置の方が機械はより良く動作します。

したがって、シリーズ15-B制御装置の保守は、多くの機械所有者にとって実用的かつ経済的に合理的な選択です。

このプラットフォームのサーボインターフェースであるA20B-2901-0360は、この保守を可能にするコンポーネントの1つです。

アフターマーケットのサプライチェーンでの入手可能性により、シリーズ15-B機械は稼働し続けています。

診断と交換に関する考慮事項

A20B-2901-0360に障害が発生すると、シリーズ15-B制御装置はサーボドライブとのインターフェース能力を失います。

モジュール内のどの回路が故障したかによって、症状は、完全な軸運動の喪失（ドライブが速度指令を受信しない）から、サーボ追従エラー（フィードバックが不正確に処理され、位置エラーが蓄積する）まで多岐にわたります。場合によっては、障害は断続的であり、モジュールは特定の条件下で機能し、他の条件下で故障し、不安定な軸の動作を引き起こします。

モジュールを交換する前に、モジュールに関連するコネクタが清潔で完全に差し込まれていることを確認してください。

サーボインターフェースモジュールの障害は、部分的に接続されているか、酸化した接点を持つコネクタから誤診されることがよくあります。

コネクタを再接続することで、基板交換なしに多くの明らかな基板障害が解決されます。

コネクタが良好であることが確認され、障害が続く場合は、基板交換が正しい対応です。

交換後、軸のサーボ性能（位置決め精度、切削負荷下での速度安定性、エンコーダーフィードバック処理）が仕様内であることを確認してから、機械を生産に戻してください。

よくある質問

Q1: シリーズ15-B制御装置で、すべての軸で同時にサーボ追従エラーアラームが表示されます。ドライブとモーターは損傷していないようです。これはA20B-2901-0360の可能性がありますか？

ドライブとモーターが良好であることが確認されているにもかかわらず、すべての軸で同時にサーボ追従エラーが発生する場合、共有インターフェース回路のサーボインターフェースモジュールの障害と一致します。

すべての軸指令の共通パスは、サーボインターフェースモジュールを通過します。

モジュールの共有回路（基板への電源供給、共通バスインターフェースなど）が故障した場合、すべての軸が同時に影響を受けます。

コネクタの差し込みを確認してから、障害が続く場合は基板交換に進んでください。

Q2: 1つの軸だけが追従エラーを示し、他は正常です。その軸のドライブとモーターは良好です。これはサーボインターフェースモジュールですか？

ドライブとモーターが良好であることが確認されている単軸障害は、サーボインターフェースモジュールの単一チャネル回路と、その特定の軸のエンコーダーフィードバックケーブルとの間で曖昧です。モジュールには、各フィードバックパスに対応する軸ごとの回路があります。

しかし、エンコーダーケーブルの障害は、基板の単一チャネル障害よりも一般的です。

基板のチャネルごとの障害と結論付ける前に、影響を受ける軸のエンコーダーフィードバックコネクタを点検し、再接続してください。

Q3: 機械は自動モードで動作しますが、以前よりもわずかに表面仕上げが悪いです。アラームは発生しません。サーボインターフェースモジュールが原因である可能性はありますか？

アラームなしで表面仕上げが悪化し、機械が正常に動作している場合、サーボ性能の微妙な変化を示唆します。

ゆっくりと故障しているサーボインターフェースモジュールは、フィードバックパスに少量のノイズや信号歪みを導入し、明確な位置アラームを生成する前に表面仕上げの悪化として現れる軽微な速度不安定性を引き起こす可能性があります。

サーボ診断データ（軸速度リップル、切削中の電流消費パターンなど）を過去のベースラインと比較してください。

これらの値の劣化が表面仕上げの問題と同時に発生する場合、基板が原因である可能性を支持します。

Q4: A20B-2901-0360はメーカーによって製造中止とされています。シリーズ15-B機械の長期サポートはまだ実用的ですか？

シリーズ15-B機械の長期サポートは、アフターマーケットのサプライチェーンを通じて実用的です。

廃止された機械からのテスト済みの余剰基板、コンポーネント交換と機能テストを備えた専門的に改良された基板、およびコンポーネントレベルの修理サービスがすべて供給に貢献しています。

シリーズ15-Bの設置ベースは十分に大きいため、今後数年間このサプライチェーンを維持できます。

保守用在庫の計画（設置されているユニットが故障する前にテスト済みのスペアモジュールを用意しておくこと）は、長期的なシリーズ15-Bサポートのための最も効果的なアプローチです。

Q5: A20B-2901-0360を交換した後、サーボパラメータを再ロードする必要がありますか？

サーボパラメータ（各軸の速度ループゲイン、位置ループゲイン、フィードフォワードパラメータ）は、サーボインターフェースモジュール自体ではなく、コントローラーの不揮発性メモリ（SRAMまたはFROM）に格納されています。

モジュールを交換しても、格納されているパラメータには影響しません。ただし、新しいモジュールが元のモジュールと同等のサーボ性能を発揮することを確認するために、交換後に完全なサーボチューニング検証を行うことをお勧めします。

実際のサーボ動作を、機械の文書化された軸性能仕様と比較してください。
