| 起源の場所 | 日本 |
| ブランド名 | FANUC |
| 証明 | CE ROHS |
| モデル番号 | A20B-2900-0930 |
部品番号:A20B-2900-0930
製造者:FANUC株式会社 (日本)
製品タイプ:CPU モジュール (MPUボード)
プロセッサ:インテル 80386SX (i386sx)
ボードシリーズ:A20B-2900
互換性のあるシステムFANUCシリーズ18A,シリーズ21および互換性
状態:製造者によって停止

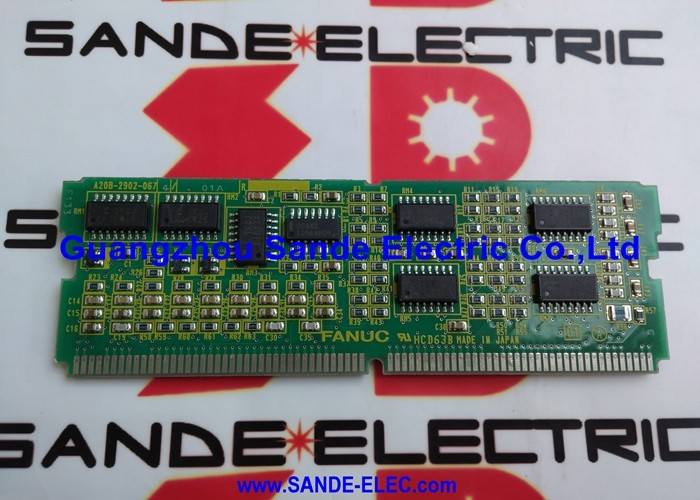

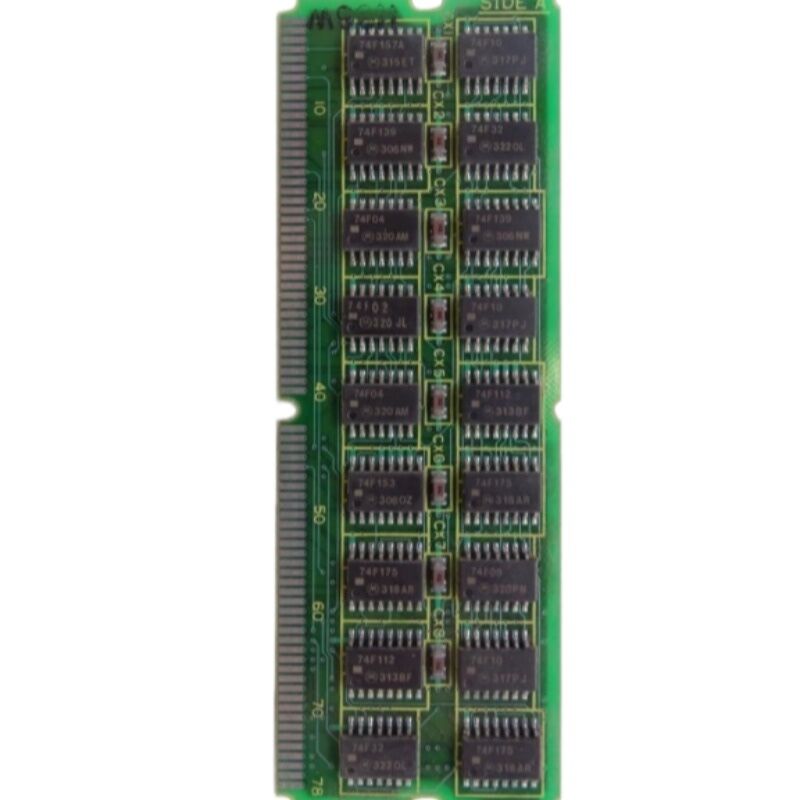

A20B-2900-0930は,FANUCシリーズ18ACNCシステムのCPUモジュールであり,シリーズ21および互換コントローラのメインまたはサブCPUとして機能する.
プロセッサーがCNCアーキテクチャ内で機能できるようにする,中央処理ユニット (Intel 80386SX) と周辺のサポート回路を含むボードである.時計生成メモリインターフェースの論理と 接続するメインCPUボードです
FANUCのモジュール式制御アーキテクチャでは,CPUはメインボードに直接組み込まれていません.それは独自のプラグインモジュールを占めています.
プロセッサモジュールが故障した場合に独立して交換できますFANUCが異なるCPUモジュールを搭載することで,同じメインボードプラットフォームで異なる処理能力を提供できるようにしました.
A20B-2900-0930は 80386SXを搭載している. インテルの32ビットプロセッサと16ビット外部データバス.これらのコントローラが製造されたとき,効率的でコスト効率の良い処理ソリューションとして位置づけられました.
このモジュールなしではCNCコントローラが動作できません.これはコントローラ内の他のすべての機能が由来する処理コアです.
このモジュールが故障すると,コントローラが起動しません. 解決方法はありません. 機械が再び動作する前に,モジュールを交換し,ソフトウェアを再起動する必要があります.
| パラメータ | 価値 |
|---|---|
| 部分番号 | A20B-2900-0930 |
| 製造者 | FANUC株式会社 |
| 製品タイプ | CPU モジュール/プロセッササブモジュール |
| プロセッサ | インテル 80386SX (i386sx) |
| ボードシリーズ | A20B-2900 |
| 互換性のあるシステム | FANUCシリーズ18A / 21と互換性 |
| 役割 | メインCPU (小型システム) またはサブCPU (大型システム) |
| 原産地 | 日本 |
| 生産状況 | 生産中止 |
| 体重 (約) | 0.3kg |
| サイズ | ~114 × 38 × 5 mm |
| 動作温度 | 0°C 55°C |
| 可能な状態 | 新しい (余剰) / 改装された / 修理された |
インテル 80386SXは,1980年代後半から1990年代にかけて産業内嵌コンピューティングで重要なプロセッサであった.
内部で32ビットデータ値で動作し,外部メモリと周辺機器と通信するために16ビットデータバスを使用していた.この組み合わせは,完全な32ビットバス80386DXよりも低いシステムコストで強力な計算性能を提供しました.
CNC制御アプリケーションでは,重要なのは,単一のクロック速度ではなく,制御タスクを実行するプロセッサーの能力ですコミュニケーション管理必要なタイムサイクル内で表示する.
80386SXは,機械加工アプリケーションの生成のために,シリーズ18A制御が要求するヘッドルームを提供しました.
FANUCはこのプロセッサーを同じ世代で複数のコントローラ・バリエーションで使用しましたCPU モジュールのアーキテクチャは,同じメインストーミングボードを CPU モジュールを交換することで,異なるプロセッサ速度やタイプで使用することを許可しました.
A20B-2900-0930は,インストールされている特定のコントローラによって2つの異なる役割があります.
小型のシステムでは21シリーズモデルBが具体的な例である.このモジュールはメインCPUとして機能する.
シリーズ21は,このCPUモジュールが主要な処理負荷を担うよりコンパクトな制御プラットフォームです.
同じ物理的なボードが このより高い責任の役割を担っています
大型のシステムでは,主CPUボードにはより強力なプライマリプロセッサが含まれ,A20B-2900-0930はサブCPUとして機能する.サブCPUは,メインCPUのワークロードから分離された特定の処理タスクを処理します.システム全体のスループットを向上させる.
この区別は代替品の調達に関わります
両方とも同じハードウェアを使用します.しかしFROMにロードされたソフトウェアは,特定のコントローラタイプと構成に対応する必要があります.
FANUCシステムにおけるCPUモジュールの交換は,単にハードウェア交換ではない.CNCのオペレーティングソフトウェアは,メインボードのFROMメモリ (別々のモジュール) に格納されている.新しいCPUモジュールがインストールされたとき, FROM コンテンツは CPU モジュールの DRAM にロードされ,そこからシステムブートされます.
FROM が完整し,正しいソフトウェア バージョンが含まれている場合,CPU モジュール交換後にシステムが起動する必要があります.
FROM コンテンツが破損した場合は,システムが正常に動作する前に CPU モジュールと FROM モジュールの両方に注意が必要です.
CPU モジュールの故障が疑われる場合,診断プロセスの一環として FROM 完全性を常に確認します.
Q1: シリーズ18Aコントローラが起動しない.電源が機能しているようです. A20B-2900-0930はおそらく故障ですか?
機能する電源で起動しない状態は,CPUモジュール故障と一致しますが,FROMの破損やメインボードの故障も一致します.
主板のLED状態表示を起動時に確認します ◎ LEDの配列は,整備説明書に記載されており,停止する前にブートプロセスの進行を表示します.
CPU に関するアクティビティがなく,起動直後にシーケンスが停止すると,CPU モジュールが強い容疑者になります.
Q2:コントローラが間隔的に起動する時,時には正常に起動し,時には起動時に停止します.これは何を示唆しますか?
断続的なブート障害は,モジュール障害ではなく,接続器の故障である.
CPUモジュールは,エッジまたはピンコネクタを通じてメインボードに接続される.これらのコンタクトが酸化または機械的な緩やかさを開発した場合,モジュールは一貫性のない電気接触を行う可能性があります.
適切なコンタクトクリーナーでコネクタのコンタクトを清掃し,モジュールをしっかりと再セットし,再テストします.
断続的な故障が続く場合,モジュール自体には熱または部品の問題がある可能性があります.
Q3:A20B-2900-0930の交換装置がインストールされ,マシンが起動したが,すぐにCPUエラーでアラームが鳴った.何が起こったのか.
新しいモジュールのインストール後に発生するCPUエラーは,通常,ソフトウェアの互換性を示す. FROMソフトウェアバージョンがCPUモジュールの修正と一致しない.または FROM コンテンツは別のコントローラタイプのものです.
FROM モジュールのソフトウェアバージョンが交換 CPU モジュールと互換性を確認する.
パネル上のラベルからモジュールの修正を確認し,保守ドキュメントにクロス参照する.
Q4: シリーズ21のシステムからのA20B-2900-0930は,シリーズ18Aのシステムで使用できますか?
両方のシステムは同じCPUモジュールハードウェアを使用している.モジュールの互換性については,ターゲットシステム内のFROMソフトウェアがモジュール変種 (例えば,ハードウェアの修正).
部品番号が正確に一致すると ハードウェアは互換性があります
FROMから読み込まれるソフトウェアは,機能的動作を決定します. モジュールは物理的に別のコントローラタイプから入手されたので変更する必要はありません.
Q5: 電源急増までマシンが正常に動作した.急増後,起動しない.まずCPUモジュールを交換すべきですか?
電源突発はコントローラ内の電子部品をすべて損傷させる.CPUモジュールは脆弱だが,電源,メインボード,FROMモジュールはそうである.
部品をランダムに交換する代わりに,LED状態表示器と制御装置のディスプレイに表示されている診断情報を使用します.
CPU モジュールに物理的な損傷が示されている場合 燃焼した部品,破裂したICは出発点です
制御器が電源を入れると報告した結果に基づく 体系的な診断の方が信頼性があります
