| 起源の場所 | 日本 |
| ブランド名 | FANUC |
| 証明 | CE ROHS |
| モデル番号 | A20B-2900-0901 |

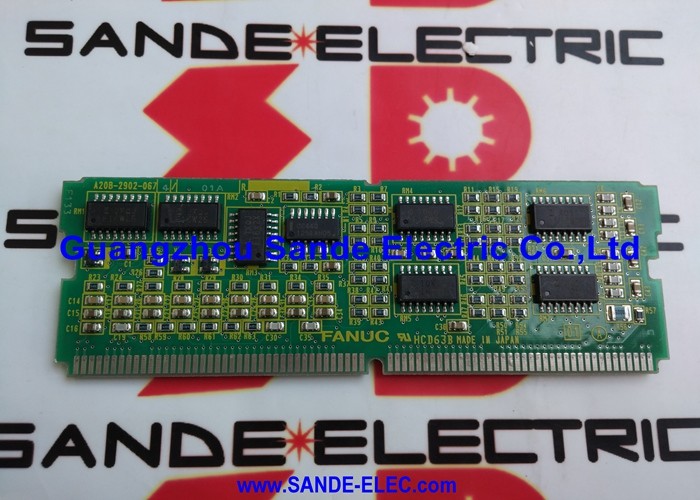

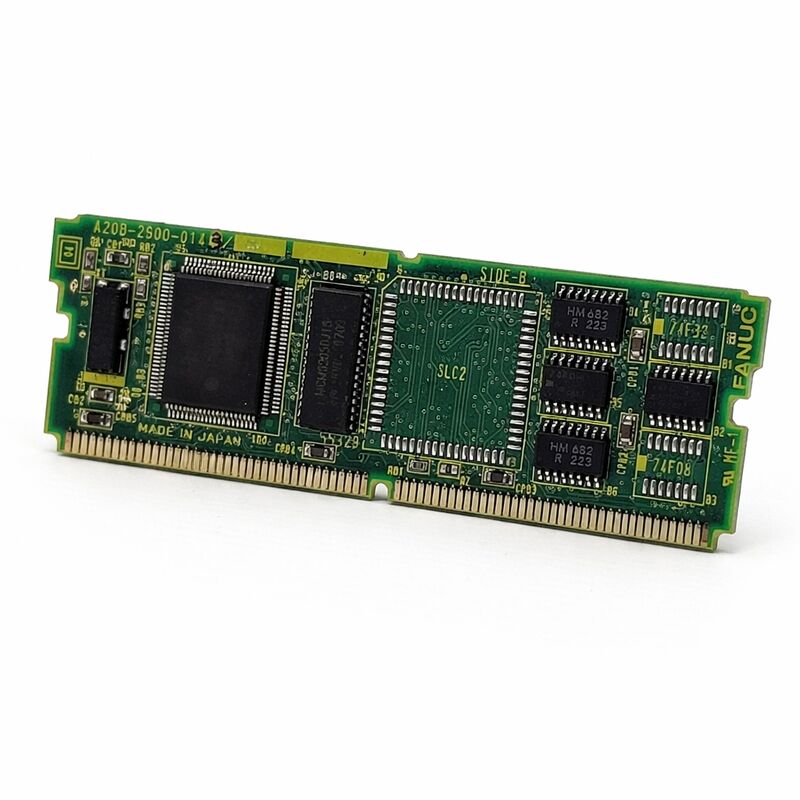

部品番号:A20B-2900-0901
製造者:FANUC株式会社 (日本)
製品タイプ:システム制御モジュール (SCM) シリアルスピンドル
ボードシリーズ:A20B-2900
互換性のあるシステムFANUCシリーズ 18 / 21 と互換性
A20B-2900-0901は,FANUCシリーズ18およびシリーズ21のCNCコントローラ用のシリアルスピンデルインターフェイスを持つSCM システム制御モジュールです.これは,コントローラーのメインCPUボードにインストールする周辺プラグイン子板です.
その機能は,マザーボードがSCM梯子プログラムを実行できるようにし,CNCをスピンドル増幅器とモーターに接続するシリアルスピンドル通信インターフェースを提供することです.
このモジュールなしでは,それのために構成されたシリーズ18と21のコントローラが機械制御梯子プログラムを実行することはできません.
機械の内部状態と機械の物理的な世界との間の橋渡しです 機械からの入力信号を読み出し,出力信号を電磁石,リレー,冷却液ポンプ,道具交換機サーボ軸でない他の機械機能.
A20B-2900-0901は,この梯子の処理能力を提供し,メインCPUにコンパクトなSMD子板として搭載されている.
このモジュールのシリアルスピンドルインターフェースは,CNCがシリアル型スピンドルアンプと通信できるようにします.
FANUCのシリアルスピンドルシステムは 速度コマンド,方向コマンド,各信号に別々のアナログ電圧出力を使用するのではなく,CNCとアンプの間の専用高速シリアルリンク上で信号と制御.
このモジュールは,シリーズ18とシリーズ21のシステムで,そのシリアルリンクのCNCの端を提供します.
| パラメータ | 価値 |
|---|---|
| 部分番号 | A20B-2900-0901 |
| 製造者 | FANUC株式会社 |
| 製品タイプ | システム制御モジュール (SCM) |
| スピンドルインターフェース | シリアルスペンドル |
| ボードシリーズ | A20B-2900 |
| 互換性のあるシステム | FANUCシリーズ 18 / 21 と互換性 |
| デザイン | SMD型プラグイン子板 |
| 設置 | メインCPUマザーボードへのプラグ |
| 原産地 | 日本 |
| 動作温度 | 0°C 55°C |
| 貯蔵温度 | −20°Cから60°C |
| 湿度 | 75% RH 最大 (不凝縮) |
| 可能な状態 | 新しい (余剰) / 改装された / 修理された |
The SCM (Sequence Control Module) ladder in FANUC Series 18/21 systems is the programmable machine controller engine — equivalent in function to what FANUC calls the PMC (Programmable Machine Controller) on other platforms.
機械を構成する際に 機械の製造者が書いた 梯子プログラムを実行します
操作者が操作パネルのボタンを押すたびに SCM梯子が反応します
NCプログラムで発行されるすべてのMコードは,スピンドルCWのM03,ツール交換のM06,冷却液のM08がSCM梯子を通過し,機械動作になります.
階段はCNCのMコード出力 機械のセンサー入力 機械のタイミング状態を読み取り 適切な出力を動かす
A20B-2900-0901は,シリーズ18/21メインボード上のSCM梯子の処理能力を提供している.これは梯子が動作するハードウェアである.
梯子プログラム自体は,FROMメモリに格納されている.このボードは,そこに格納されている命令を実行する.
FANUCは,以前のアナログコマンド方法の代わりとしてシリアルスピンドルインターフェースを導入した.アナログスピンドル制御は,スペンドル速度を制御するために電圧信号,通常は±10Vを使用した.
速度の制御が正確になるためには 精密に電圧を発生し 精密に送信し 精密に受信する必要がありますアナログコマンドの品質に影響を及ぼしました.
シリアル・スピンドル通信は,このアナログ経路をデジタル・シリアル・リンクに置き換える.
CNCは必要なスピンドル速度を数値的に計算し,デジタルデータパケットとしてスピンドルアンプに送信します.
増幅器は正確なデジタル値を受信し実行する.通信は,アナログ信号に影響するノイズと劣化に免疫している.
A20B-2900-0901は,シリーズ18/21のコントローラのためのCNC側シリアルスピンドルインターフェースを提供します.
スピンドルアンプが受信し解釈するシリアルデータストリームを生成する.
スピンドル速さ,方向,方向性 目標,状態の読み返し すべてこのシリアルリンクで移動します.
A20B-2900-0901は,シリーズ18とシリーズ21のCNCコントローラの両方のSCMモジュールとして文書化されている.
この機能は,SCM梯子の実行と主CPUボードのシリアルスピンドル通信の両方において同一である.
配列モジュールA20B-2900-0900は,シリアルとアナログのスピンドルインターフェースを同時に提供します.
-0901はシリアルスピンドルのみを提供する.シリアル型スピンドル増幅機でアナログ出力が必要でない場合, -0901は適切な選択である.
シリアルとアナログのスピンドル機能を同時に必要とするシステムでは,その代わりに -0900 が求められます.
Q1: 機械のスピンドルは動作するが,Mコードは実行されない. CNCはSCM/PMCアラームを表示していない.A20B-2900-0901が欠陥なのか?
Mコードがスフィンデル (シリアル) と軸が正常に動作している間に機械の応答を起こすことができない場合,SCM梯子は実行されない可能性があります.
階段の実行状態について,CNCのSCM/PMC状態画面をチェックします.もし梯子が停止またはロードされていない場合,それはソフトウェア構成の問題です.
レーダーが稼働している報告が出来上がらない場合,ボードの出力ドライブ回路が故障している可能性があります.
ボードの可視的な損傷を確認し,ボードの診断LEDの存在を確認する.
Q2:A20B-2900-0901とA20B-2900-0900の違いは何ですか?
-0901はシリアルスピンドルインターフェースのみを提供する. -0900はシリアルおよびアナログスピンドルインターフェースの両方を提供する. 機械のスピンドルアンプはシリアルタイプ (FANUC αiまたは類似) である場合,-0901 は十分です.
機械が同時にスピンドルのアナログ出力電圧を必要とする場合,いくつかの構成では混合アンプタイプを持つ二スピンドルセットアップを使用します.
交換する前に スピンドルアンプのタイプを確認してください
Q3: このモジュールを交換した後,SCM梯子はロードされましたが,スピンドル方向性は動作しません.軸の動きは正常です.何を確認すべきですか?
スピンドル向きは,連続スピンドル通信と特定のSCM梯子のパラメータの両方が正しく構成される必要があります.
モジュールの交換後,すべてのスピンドルパラメータの位置位置センサーの配置,位置位置センサーの配置,および位置位置位置のためのMコードの配置がバックアップから復元されたことを確認します.
パラメータが正しければ,このボードとスペンデル増幅器の間のシリアルスペンデル接続が確認されるべきです.両端のシリアルスペンデルケーブルをチェックします.
Q4: モジュールは検査のために取り外され,再インストールされました.CNCは現在シリアルスピンドルアラームを表示しています.何が起こったのですか?
再挿入直後のシリアルスピンドルアラームは,通常,コネクタ座席の問題である.モジュールのエッジコネクタコンタクトは再挿入後に完全に関わっていない可能性があります.
電源を消して モジュールを外して コネクタの接触を 損傷や汚染を確認して しっかりと再シートして 再び電源を入れ
確認された良好な接続でアラームが持続する場合は,モジュールのシリアルスピンドル回路またはアンプの受信回路を調査する必要があります.
Q5: このモジュールを交換する前にSCM梯子プログラムをバックアップできますか?
SCM/PMC梯子は コントローラーの FROMメモリに 格納されています
階段プログラムを含む FROM のコンテンツは,コントローラのブートスクリーンバックアップ機能を使用してメモリーカードにバックアップできます.
A20B-2900-0901の交換は FROMの内容に影響しない.
交換前にあった梯子は,交換後に利用可能になります.
このモジュール交換には特に梯子のバックアップは必要ありませんが,メンテナンス作業の前に完全なデータバックアップは常に推奨されます.
