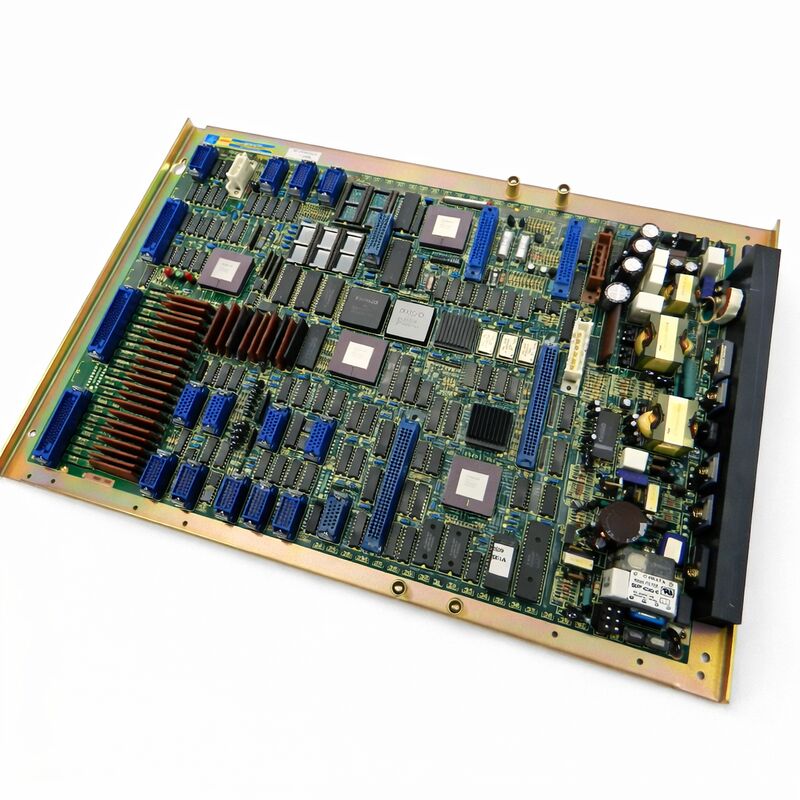

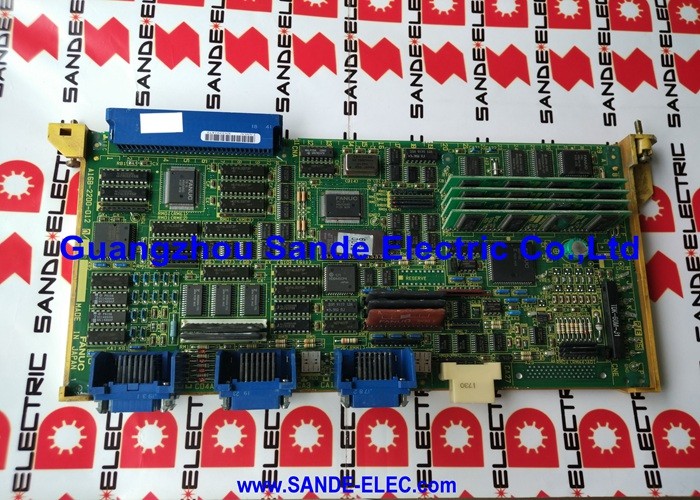

A16B-1010-0240 Fanuc マザーボード A16B10100240 AI6B-IOIO-O24O

FANUC A16B-1010-0240 | F0-Mate マスターPCB — システム10 / 11 / 12 および F0-Mate CNC、日本製造

部品番号: A16B-1010-0240

メーカー: FANUC株式会社 (日本)

製品タイプ: マスターPCB (メインCPUボード)

ボードシリーズ: A16B-1010

対応システム: FANUC システム10、11、12; F0-Mate CNC

軸制御: 2軸 (オプションの拡張軸ユニット使用可能)

概要

A16B-1010-0240は、FANUCのF0-Mate CNCシステムおよび関連するSystem 10、11、12コントローラープラットフォーム用のマスターPCB — メインCPUボード — です。

これは、コストとシンプルさが信頼性の高いデジタルパフォーマンスとともに重要視された、工作機械市場の下位セグメント向けに設計されたコンパクトで自己完結型のCNCユニットの中央演算処理装置である、第一世代のデジタルMateシリーズマスターボードです。

F0-Mateという名称は、これが完全なデジタルCNCシステムであることを示しています。

個別のファンクションボードを備えたモジュラーラックベースのアーキテクチャを使用した、より大型の0-Aおよび後続の0-Cシリーズコントローラーとは異なり、F0-Mateは本質的なCNC機能を単一のマスターボードに集中させていました。

このボードには、メインCPU、2軸デジタル制御用のサーボインターフェース、機械接続用のI/Oセクション、内蔵電源ユニット、およびより大型の0シリーズマシンに見られるPMC-Lラダーユニットの代わりにこれらのコントローラーで使用されるPCカセットストレージシステム用のサポートが含まれています。

このボードは、設計された工作機械アプリケーションに適した、基本的なモノクログラフィックディスプレイを駆動します。

これらのアプリケーションは、通常、軸数が少なく、プログラムの複雑さが中程度で、手頃な価格で信頼性の高いデジタルCNCパフォーマンスが優先される小型旋盤およびコンパクトマシニングセンターでした。F0-Mateはこれを達成しました。

これは、コンパクトなパッケージで完全な機能を持つデジタルCNCでした。

これらのシステムの多くは、設計されたまさにそのマシンで今日でも生産的に稼働しています。

主な仕様

F0-Mateの文脈

FANUCの0シリーズCNCプラットフォームは、その時代の最も商業的に成功したCNC製品ラインの1つでした。フル0シリーズコントローラー — 0-A、0-B、0-C — は、世界中の製造業の機械加工センターや旋盤を稼働させていました。

Mateバリアントは、FANUCの重要な市場セグメントへの回答でした。つまり、本物のFANUCデジタルCNCを必要とするが、フル0シリーズが高価すぎるか、コンパクトな機械設計には大きすぎると感じた機械メーカー向けです。

F0-Mateは、0シリーズ体験の中核 — デジタルサーボ制御、使い慣れたFANUCプログラミング環境、標準Gコード機能 — を、小型マシンに適したフォームファクターと価格で提供しました。

ボードの内蔵電源は、個別のPSUモジュールを必要としませんでした。内蔵I/Oは、基本的な機械接続のための個別のI/Oボードの必要性を排除しました。

2軸制御が標準でしたが、機械が必要とする場合は1810-0010アドオンボードを介して3軸を追加するオプションがありました。

PCカセットストレージは、この世代の決定的な特徴でした。パートプログラムは、コントローラーにロードできるカセットテープに保存されていました。

これは、このクラスのマシンにとって当時の標準的なストレージ技術でした。

マスターボードの役割

F0-Mate CNCのすべての機能は、このマスターボードを通過します。機械オペレーターがMDIキーボードでコマンドを入力すると、マスターボードがそれを処理します。CNCがカッティングパスを補間すると、マスターボードが軸位置を計算します。

PMCロジックが機械入力を読み取り、機械出力を駆動するとき、それらのI/OトランザクションはこのボードのI/Oセクションを通過します。

ディスプレイがプログラムの内容または軸位置を表示するとき、グラフィック生成はこのボードで行われます。

これらの機能の集中化は、マスターボードの故障が機械を完全に停止させることを意味します。

マスターボードが故障した場合、部分的な操作は不可能です — 他のボードがその機能を引き継ぐことはありません。

ボードが修理または交換されるまで、機械はダウンします。

マスターボードの故障が疑われるF0-Mateの診断アプローチは、より単純な原因を排除することから始まります。

ボード内の電源障害は、ディスプレイが暗くなり、機械の応答がない状態になります — ただし、これは外部電源の問題である可能性もあります。

CPU障害は通常、電源投入時にコントローラーがクリアできないアラームを生成します。

サーボインターフェース障害は、機械的な原因なしに起動時にサーボアラームを生成します。

アラームコードが表示されている場合は、それを読み取ることが最初の診断ステップです。

レガシーシステムの修理とメンテナンス

A16B-1010-0240はレガシー製品です。FANUCはすでにオリジナル生産を中止しています。

しかし、それを使用する機械は、多くの場合、まだ生産的です。

適切にメンテナンスされたF0-Mateコントローラーを備えた小型旋盤は、数十年 reliably に稼働できます — 電子部品がメンテナンスされていれば、機械部品はサービス寿命において電子部品をはるかに超えます。

このコントローラーを備えた機械を維持することは、交換用ボードへのアクセスを維持することを意味します。

アフターマーケットのサプライチェーン — テスト済みの余剰ボード、専門的に修理されたオリジナルボード、およびCNCサービススペシャリストが提供する交換サービス — がこれらの機械をサポートしています。

ボードレベルの修理サービスは、テスト済み交換ユニットの価格をはるかに下回るコストで、故障したA16B-1010-0240を復元できることがよくあります。これにより、時間があれば修理が実行可能な最初の選択肢となります。

よくある質問

Q1: F0-Mateコントローラーは画面が真っ暗で、どの入力にも応答しません。機械には他にアラームはありません。原因は何ですか？

画面が真っ暗でコントローラーが応答しない場合、通常はマスターボードの内部電源の喪失または起動シーケンスの実行を妨げる致命的なCPU障害を示します。まず、コントローラーへの外部供給電圧が正しいことを確認してください。

外部供給が良好であることが確認された場合、ボードの内部電源回路が故障している可能性が高いです。

ボードにヒューズ切れや目に見える損傷したコンポーネントがないか確認してください。ボードの修理または交換が適切な次のステップです。

Q2: 機械は動作しますが、ディスプレイには一部しか表示されません — 一部の領域は正しいですが、他の領域は乱れています。CNCはそれ以外は正常に動作します。これはマスターボードですか？

機械の動作は正常だがディスプレイが破損している場合、CPUまたはサーボ制御回路ではなく、マスターボードのグラフィックセクションを示唆しています。

CPUは機能していますが (機械は動作しています)、グラフィック生成回路のコンポーネントが劣化しています。

この種の障害は、このボードシリーズに精通したスペシャリストによってコンポーネントレベルで修理可能なことが多いです。

Q3: F0-Mateは、電源投入時に常に軸1にサーボアラームが表示され、モーションがコマンドされる前に発生します。サーボモーターとケーブルは良好とテストされています。マスターボードで何を調査すべきですか？

外部コンポーネントが良好であることが確認された状態で、電源投入時に発生する持続的なサーボアラームは、マスターボードのサーボインターフェース回路を示唆しています。

ボードのサーボLSIまたはインターフェース回路が初期化を完了していません。

これはボードレベルの障害です。これを結論付ける前に、ボード上の軸インターフェースケーブルコネクタが清潔で完全に差し込まれていることを確認してください。

コネクタが良好であることが確認された場合、ボードのサーボインターフェース回路の点検が必要です。

Q4: 交換用のA16B-1010-0240を入手しました。取り付け前に、どのようなデータを用意すべきですか？

F0-Mateコントローラーのパラメータ — 軸パラメータ、I/O割り当て、送り制限、機械定数 — はコントローラーに保存されています。

交換用ボードを取り付けた後、これらのパラメータを復元する必要があります。

元のコントローラーからパラメータバックアップを取得した場合 (カセットテープ、RS-232インターフェース経由、または利用可能なバックアップ方法経由)、そのバックアップが必要になります。

パラメータバックアップ、パートプログラムバックアップを準備し、ボード交換を開始する前に、この機械の正しいシステムソフトウェアバージョンを確認してください。

Q5: F0-MateのPCカセットドライブも故障しました。カセットドライブなしで機械を操作することはまだ可能ですか？

F0-Mateのパートプログラムは通常、カセットからロードされるか、MDIキーボードで直接入力されます。

カセットドライブが故障した場合でも、MDIキーボードでプログラムを入力できます — これは短いプログラムには実用的です。

長いプログラムの場合、コントローラーのソフトウェアと機械の構成がサポートしていれば、RS-232シリアルポート経由のDNCインターフェースがオプションとなる場合があります。

この特定のコントローラーバージョンのRS-232 DNC機能については、F0-Mate接続マニュアルを参照してください。
