| 起源の場所 | 日本 |
| ブランド名 | FANUC |
| 証明 | CE ROHS |
| モデル番号 | A16B-1010-0170 |
部品番号:A16B-1010-0170 について
製造者:FANUC株式会社 (日本)
製品タイプ:マスターPCB / メイン制御ボード
名称:0TE マスターPCB
状態:製造者によって停止

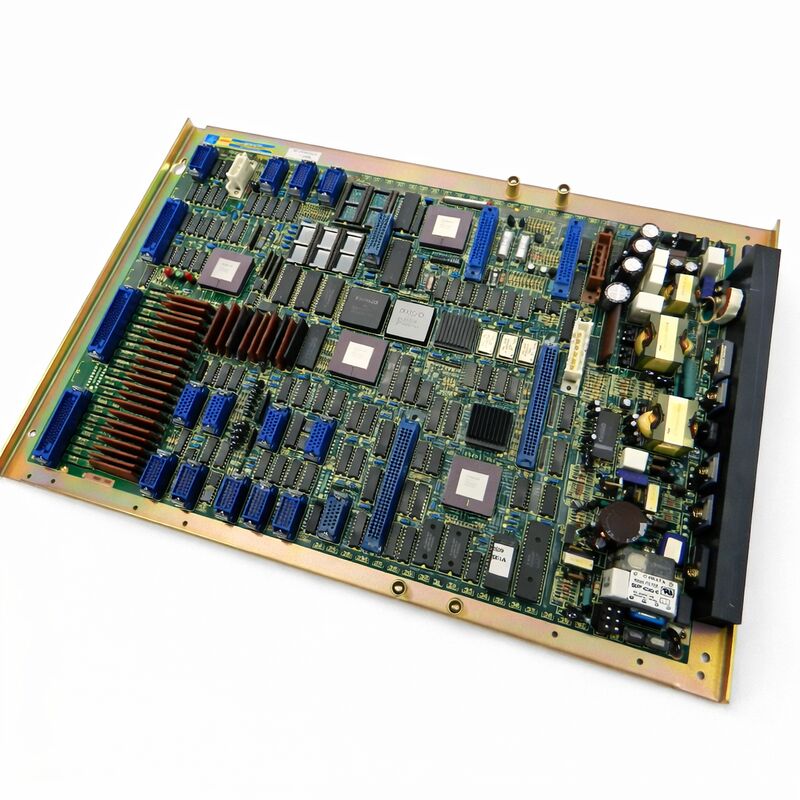

A16B-1010-0170は,FANUCシリーズ0TE CNC制御システムのマスターPCBである.FANUCのシリーズ0アーキテクチャでは,マスターPCBは,すべてのCNC機能を調整する中央ボードである.
軸制御,スピンドルコマンド,PMC実行,オペレーターインターフェース,I/O管理はすべてこのボードを通過またはそこから流れます.マスター PCBが故障すると,CNCは完全に故障します.制御器の他のボードは,同じ重量を持っていない.
A16B-1010シリーズは,FANUCの0シリーズCNC世代のマスターPCBファミリーをカバーしています.0シリーズファミリー内の異なるバリエーションを識別する異なる後尾番号は,それぞれ特定のモデルに調整されています..
-0170は0TE変種である.物理的に似ているものであっても,同じ世代の他のモデルのボードと交換できない.
このパネルは製造者によって廃止されています. FANUCはもはやそれを生産しません.
シリーズ0TE制御装置を搭載する機械のインストールベースは,この部品の唯一の需要であり,その需要は現実です.これらの機械は,まだターニングセンター全体で生産されています.電子制御装置シリーズ0TEが広く使用されている他のアプリケーション.
| パラメータ | 価値 |
|---|---|
| 部分番号 | A16B-1010-0170 について |
| 製造者 | FANUC株式会社 |
| 製品タイプ | マスターPCB / メイン制御ボード |
| 指定 | 0TE マスターPCB |
| ボードシリーズ | A16B-1010 |
| 互換性のあるシステム | FANUCシリーズ 0TE CNC |
| 生産状況 | 製造者によって停止 |
| 原産地 | 日本 |
| 動作温度 | 0°C 55°C |
| 貯蔵温度 | −20°Cから60°C |
| 湿度 | 75% RH 最大 (不凝縮) |
| 可能な状態 | 新しい (余剰) / 改装された / 修理された |
0シリーズCNCシステムのマスターPCBはシステムハブである.主CPU,軸制御のためのサーボLSI,コントローラ内の他のボードに接続するインターフェースロジックを含む.メイスターPCBを介してまたは通信.
軸位置コマンドはここから始まります
サーボループはここから動きます. PMC梯子の実行はここから管理されます. 操作者がMDIパネルのキーを押すと,信号はマスターPCBに到達します. 機械のMコードが冷却液を呼び出すとき,主なPCBが処理する.
このボードの役割の範囲は,PCBの故障がマシン全体をオフラインにする理由を説明しますが,他のほとんどのボードの故障は特定の機能のみに影響します.
0TEシリーズの機械では,通常,CNCターン,ターニングセンター,ワイヤーEDMシステムで,マスターPCBは,これらの機械タイプに適した軸配置を処理します.
0TE バリアントは,この特定のアプリケーションの機能的および電気的要件を反映しています.
FANUCは,0シリーズ世代がより新しい制御プラットフォームに置き換えられたため,A16B-1010-0170を停止した.新しい生産は存在しない.
現在利用可能な各ユニットは,原作の余分量 (新しいまま保管されているが使用されていない) または,現場で回収されたリニューアルされた/修理されたユニットです.
余分な単位は,利用可能であれば好ましい.
修理や改装された装置は,余分な設備が利用できない場合,有効な代替品です.FANUC 0 シリーズ マスター PCB と 試験板 を 販売 する 前 に 完全 に 経験 を 持っ て いる 限り.
FANUCの古いボードの市場には偽造品があります
これは理論的ではありません.ラベルに誤った部品番号,誤ったコンポーネント集団,または単に機能ユニットとして再パッケージされた失敗したボードが流通しています.出産と試験結果を確認できるサプライヤーから購入.
シリーズ0TEコントローラでマスターPCBを交換するには,システムデータの完全な復元が必要です. パラメータ,保存されたプログラム,PMCデータは,ボードがインストールされた後にバックアップからロードする必要があります.ボード自体は,機械のドキュメントで定義された位置で制御ラックにインストール.
機械の構成に一致するパラメータセットをロードする必要があります.
これは機械特有のサーボ増幅設定,軸移動制限,PMC I/O 割り当てを含む.不正にロードされたパラメータは,直ちに軸アラームまたは不安全な行動を引き起こす可能性があります.
マスターPCBの交換後に軸を動かする前に,常に機械のドキュメントにパラメータを検証する.
Q1: 0TEシリーズコントローラが電源を入れてもすぐにシステムアラームが表示されます.マスターPCBが故障している可能性がありますか?
シリーズ0のCNCシステムの起動アラームには,しばしば2桁のアラームコードが含まれます. シリーズ0のメンテナンスのマニュアルで特定のコードを探してください.
900シリーズのコードは,通常,マスターPCBまたはその密接に関連した回路を含むハードウェア障害を示します.他の範囲のコードは,メモリ,サーボ,またはソフトウェアの問題を指します.
警告コードは 主なPCB欠陥を想定する前に 診断を大幅に絞ります
Q2:A16B-1010-0170は部品レベルで修理できますか?
部品レベルでの修理は,FANUC 0シリーズ図と適切な試験機器にアクセスできる経験豊富な技術者によって可能である.
一般的な故障モードには,電池回路の故障,コンデンサータの劣化,および電源トランジエントによるサーボLSI損傷が含まれます.
このボードに搭載されている FANUC LSI デバイスは 独立した供給源で購入できません セルボ LSI が故障した場合,ボードの交換だけが実行可能な方法です.
Q3: マスターPCBが故障する前にパラメータはバックアップされていません.それらを回復できますか?
ほとんどの場合 失敗したボードから直接ではありません部分的な欠陥がある場合 板は電源を起動しますが,アラーム 部分パラメータは,まだボードを外す前にCNCインターフェースを通して読み取れる可能性があります完全に死んでいるボードは何も得られない.
バックアップがない場合,パラメータは機械のドキュメントまたは機械製造者の記録から手動で再入力する必要があります.
Q4:A16B-1010-0170を交換する際には,ボードの修正レベルに一致することが必要ですか?
同じ部品番号内の修正レベルは,機能に影響しないPCBレイアウトの変更を示します.
ほとんどの場合,A16B-1010-0170の修正は,他のものへの有効な代替です.
ただし,非常に特定のソフトウェアバージョンまたは変更履歴を有する機械については,インストール前にサービスドキュメントとの互換性を確認してください.
Q5: 機械は数年間無効状態でした. コントローラーが電源を入れても動かない. これはマスターPCBの問題ですか?
長期間の無効状態は,バックアップバッテリーが維持されていない場合,バッテリー付きSRAMデータの損失を引き起こす.
長時間保存して稼働できない機械は,しばしばパラメータセットが失われており,故障したマスターPCBではありません.まずバックアップバッテリーを確認してください.
バッテリーが切れて パラメータがなくなれば バックアップから復元するか 手動で再入力します
パラメータが存在し,有効ですが,マシンはまだ動作しない場合は,ハードウェアの診断に進めます.
