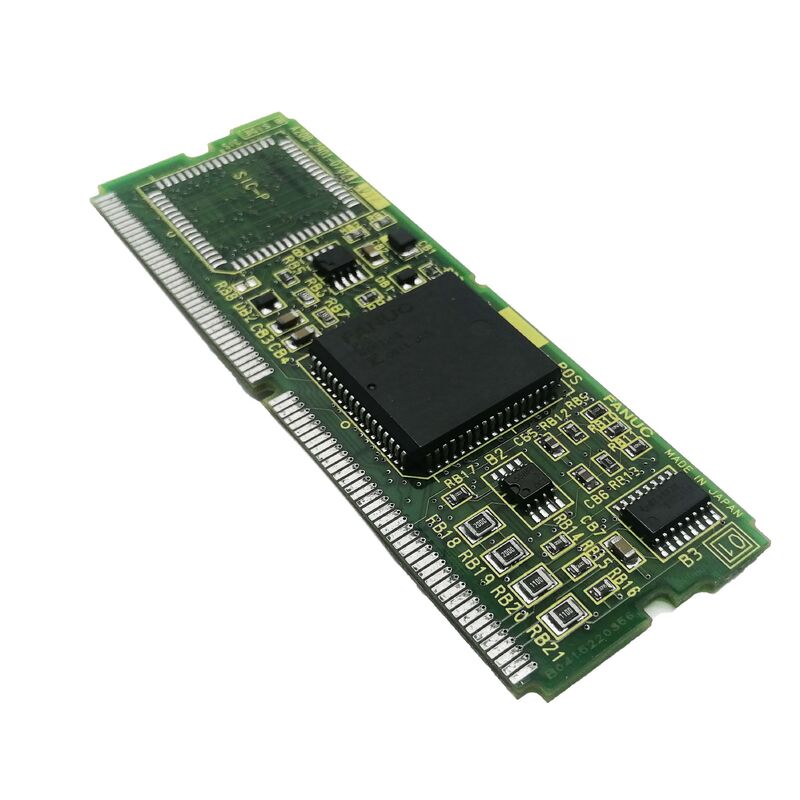

1 PC 中古 Fanuc A20B-2900-0672 PCボード A20B29000672 A2OB-29OO-O672

ファナック A20B-2900-0672 |シリアル スピンドル モジュール — A20B-2900 シリーズ CNC スピンドル インターフェイス

シリアル スピンドル インターフェイス - このモジュールの機能

A20B-2900-0672 は、ファナックの A20B-2900 シリーズのシリアル スピンドル モジュールです。CNC コントロール ユニットとスピンドル アンプ (SPM) 間のシリアル通信リンクを処理するプラグイン カードです。ファナックの CNC アーキテクチャでは、シリアル スピンドル インターフェイスが以前のアナログ スピンドル出力をデジタル シリアル リンクに置き換えました。 CNC 制御ボード側のスピンドル モジュールは、CNC のスピンドル制御機能から速度コマンドを受信し、シリアル リンク経由で SPM に送信し、スピンドル速度フィードバックとアラーム データを CNC に返します。

A20B-2900 シリーズは、ファナック CNC の複数の世代にわたって使用されるシリアルおよびアナログ スピンドル インターフェイス モジュールをカバーします。 -0672 接尾辞は、シリーズ内のこの特定のバリエーションを識別します。各接尾辞は、定義された CNC システムの位置と通信構成に対応します。 A20B-2900 シリーズの隣接するバリエーションは、異なる CNC 世代または構成に対応しており、特定のボードの位置と CNC モデルを確認しないと交換できません。

A20B-2900-0672 に障害が発生すると、CNC はスピンドル アンプとの通信を失います。スピンドルに命令することはできず、機械は切削操作を実行できません。通常、この障害は、スピンドル アンプとモータが物理的に損傷していない場合でも、CNC でスピンドル アラームまたはスピンドル通信アラームとして表示されます。

主な仕様

シリアルとアナログ — インターフェイスの種類が重要な理由

FANUC CNC 制御は、シリアル スピンドル インターフェイスまたはアナログ スピンドル インターフェイスのいずれかを使用して、スピンドル アンプに指令を出します。これら 2 つのインターフェイス タイプは互換性がありません。シリアル スピンドル モジュールはアナログ インターフェイス スピンドル アンプに命令できず、その逆も同様です。

シリアル インターフェイスは、CNC モジュールと SPM 間の光ファイバーまたはケーブル リンクを介して、デジタル速度コマンド、フィードバック、および診断データを伝送します。 A20B-2900-0672 はシリアル インターフェイス タイプです。このモジュールを交換品として指定する前に、取り付けられているスピンドル アンプがシリアル インターフェイス SPM であることを確認してください。マシンがアナログ インターフェイス スピンドル ドライブを使用している場合は、アナログ スピンドル モジュール (サービス文書では「-xxxxanalogue」で識別) が必要です。

よくある質問

Q1: スピンドルモジュールの故障とスピンドルアンプの故障はどのように区別されますか?

スピンドル モジュールの障害は、CNC と SPM 間の通信アラームとして表示されます。CNC はスピンドル シリアル リンクを確立または維持できません。スピンドルアンプの障害は、SPM ユニット自体のアラームとして表示されます (SPM 表面の LED コードまたはアラーム読み出し)。 SPM ハードウェアが損傷していないように見えても、SPM が通信アラームを示している場合は、CNC 側のスピンドル モジュールが疑われます。

Q2: A20B-2900-0672 の交換にはスピンドルパラメータの再入力が必要ですか?

スピンドル モーターのパラメータは、スピンドル モジュール自体ではなく、CNC コントローラーのメイン メモリに保存されます。同等の交換の場合、スピンドルパラメータは影響を受けません。設置後にスピンドル モーターのタイプ パラメータが正しいことを確認し、生産に戻る前に低速で通常のスピンドル動作を確認してください。

Q3: A20B-2900 シリアル スピンドル モジュールのバリエーションには互換性がありますか?

いいえ。A20B-2900 シリーズの各サフィックスは、特定の CNC システム スロットと構成を指します。別の -xxxx サフィックスに置き換えると、通信エラーが発生したり、CNC がスピンドル モジュールの検出に失敗したりする可能性があります。具体的には、取り付けられているボードのラベルから A20B-2900-0672 を確認してください。

Q4: 機械は物理的なスピンドルの損傷がないのにスピンドル アラームを表示します。何を確認する必要がありますか?

まず、スピンドル モジュールと SPM の間のシリアル リンク ケーブルが損傷しておらず、両端が完全に装着されていることを確認します。ファイバーケーブルの損傷やコネクタの緩みは、モジュールの障害と同じスピンドル通信アラームを生成します。ケーブルが正常であることが確認された場合、A20B-2900-0672 モジュールが障害の原因となります。

Q5: A20B-2900-0672 はどのように調達されていますか?

ファナック CNC スペアパーツのアフターマーケット - A20B-2900 シリーズ モジュール ディーラーおよびファナック修理専門家を通じて。取り付けられている基板ラベルから A20B-2900-0672 を具体的に確認してください。 A20B-2900 ファミリは、幅広い CNC インターフェイス モジュールに及びます。正確な接尾辞は選択パラメータです。
