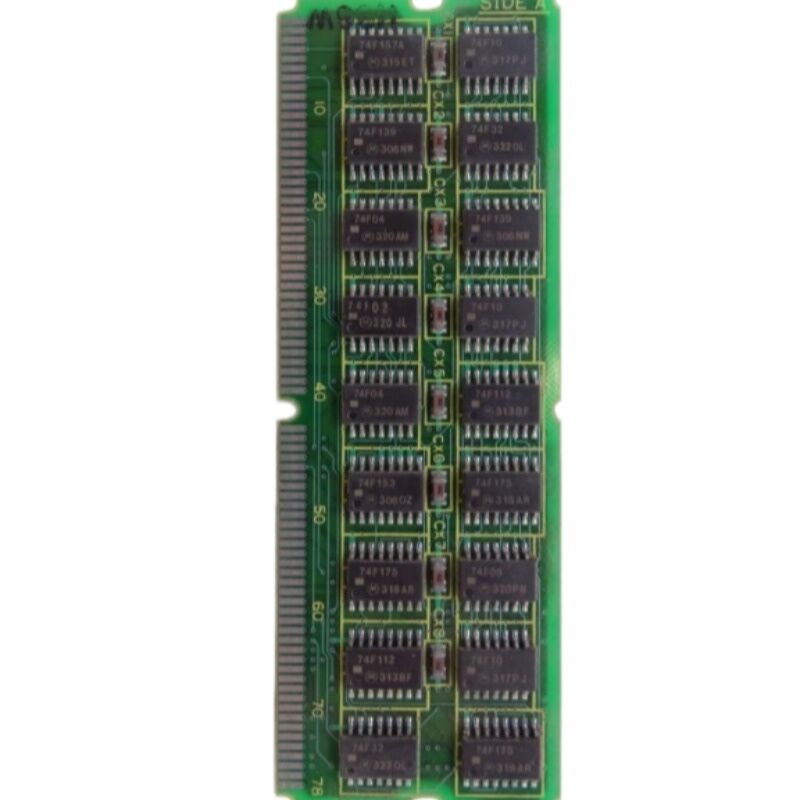

FANUC A20B-2900-0442 | A20B-2900シリーズ制御PCBモジュール — FANUC CNCシステム、日本製造

部品番号: A20B-2900-0442

メーカー: FANUC株式会社 (日本)

製品タイプ: 制御PCBモジュール

ボードシリーズ: A20B-2900

用途: FANUC CNC制御システム

概要

A20B-2900-0442は、FANUCのA20B-2900シリーズのプリント基板です。このシリーズは、FANUCのCNCおよび自動化製品全般で使用されるPCBモジュールの広範なファミリーであり、メモリ、スピンドル制御、サーボインターフェース、グラフィックス、システム統合機能などをカバーしています。

A20B-2900シリーズは、FANUCのiシリーズ以前のCNCコントローラーアーキテクチャを定義したモジュラーボード設計の世代を表しています。これは、メインコントロールボード上の指定された位置にプラグインされ、コントローラーシステムに特定の、明確に定義された機能を提供する、コンパクトで標準化されたボードです。

この時代のFANUCのCNCコントローラー設計へのアプローチは、モジュール性が特徴でした。

すべてのコントローラー機能を単一のモノリシックボードに統合するのではなく、FANUCは特定の機能をプラグインモジュールのファミリーに分散させました。

各モジュールは定義されたタスクを実行しました。CNCソフトウェア用のFROMストレージ、作業メモリ用のDRAM、パラメータ保持用のSRAM、ディスプレイ用のグラフィックス処理、ドライブインターフェース用のスピンドル通信などです。

コントローラーの総能力は、メインボード上のどの位置にどのモジュールが取り付けられているかによって決まりました。

A20B-2900-0442は、このモジュラーアーキテクチャ内で特定の機能位置を占めます。A20B-2900ファミリー内での正確な機能は、設計されたコントローラープラットフォームに役立ちます。

このボードは、FANUCの産業グレードの生産基準を使用して日本で製造されており、工作機械コントローラー環境での連続動作のために選択されたコンポーネントが使用されています。

主な仕様

よくある質問

Q1: アラームコードがA20B-2900-0442が担当する機能領域を示しています。交換品を注文する前に、まず何をチェックすべきですか？

ボードの故障と結論付ける前に、必ずモジュールに関連するコネクタをチェックしてください。

コネクタを取り外し、腐食、曲がり、または汚染がないか端子を点検し、必要に応じて清掃し、しっかりと再接続してください。

コネクタの再接続で解消される断続的なアラームは、コネクタの故障であり、ボードの故障ではありません。

コネクタの状態が良いことを確認し、それでも障害が続く場合にのみ、ボードの交換を計画してください。

Q2: 機械は何年も安定して稼働していました。今になってA20B-2900-0442関連の障害が発生しました。ボードは完全に故障する可能性が高いですか、それとも修理は可能ですか？

長年安定して稼働していたモジュールが故障した場合、コンポーネントの経年劣化（コンデンサ、電圧レギュレータ）や機械環境からの汚染が原因である可能性があります。

これらのタイプの障害は、資格のある修理技術者によってコンポーネントレベルで修理可能な場合が多いです。

特に部品が入手困難な場合、交換モジュールを注文する前にコンポーネントレベルの修理を検討する価値があります。

修理サービスからの保証付きで修理されたモジュールは、実行可能でしばしば費用対効果の高い選択肢です。

Q3: 余剰在庫から交換用のA20B-2900-0442を入手しました。取り付け前にその状態をどのように評価すべきですか？

ボードに物理的な損傷がないか目視で検査してください。割れたり壊れたりしたコンポーネント、焦げ跡、腐食、または損傷したコネクタピンなどです。

コネクタ端子の導通をテストしてください。余剰ボードにテスト証明書が付いている場合は、それをレビューしてください。

可能であれば、機械に取り付ける前にベンチ機能テストを手配してください。

重要な生産機械の場合、信頼できる供給元からの専門的にテストされ保証されたボードは、テストされていない余剰品と比較して高価ですが、その価値があります。

Q4: A20B-2900-0442を交換する前に、データバックアップに関する考慮事項はありますか？

バックアップ要件は、コントローラー内のボードの特定の機能によって異なります。

ボードがメモリ（FROMまたはSRAM）をホストしている場合、取り外し前に完全なデータバックアップが不可欠です。

ボードが永続メモリを持たない機能インターフェースまたは制御ボードである場合、ボード自体に固有のデータバックアップはありません。ただし、コントローラーの作業を行う前に完全なCNCデータバックアップを取ることは常に良い習慣です。

バックアップ要件を決定する前に、ボードの機能を確認するためにコントローラーのメンテナンスドキュメントを確認してください。

Q5: 機械メーカーはもう事業を行っていません。このコントローラーの正しい交換モジュールを特定する方法はありますか？

機械メーカーのドキュメントとは別に、コントローラーのハードウェアマニュアルはFANUCによって発行されており、各コントローラーモデルの完全なモジュール構成を提供しています。

FANUCのハードウェアマニュアルは、専門の産業ドキュメントサプライヤーおよびFANUCサービスから入手できます。

マニュアルには、どのモジュールがどの位置に取り付けられ、各モジュールがどのような機能を持つかが記載されています。

コントローラーのモデル番号が確認できれば、マニュアルから各位置の正しいモジュールを特定できます。
