| 起源の場所 | 日本 |
| ブランド名 | FANUC |
| 証明 | CE ROHS |
| モデル番号 | A20B-2900-0380 |

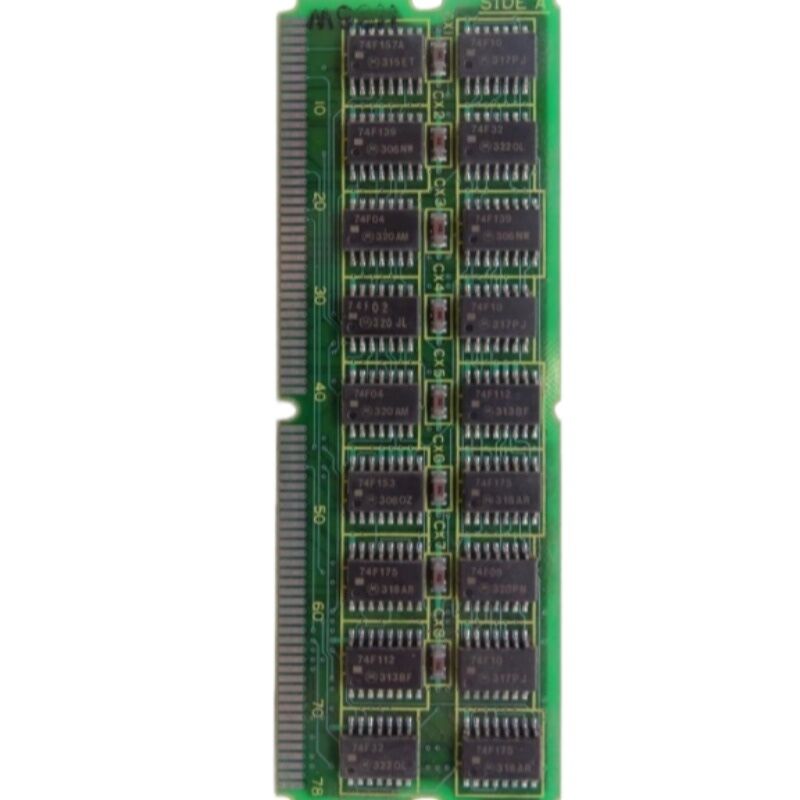

FANUC A20B-2900-0380は、専用のタイプAサーボインターフェースを必要とする制御システムに適した、サーボ側のプリント基板（PCB）です。製品リストでは、このコンポーネントは通常、サーボインターフェースモジュール、サーボインターフェースカード、またはサーボアドオンボードとしてラベル付けされており、ディスプレイ、メモリ、または電源セクションではなく、モーションコントロールインターフェース層に配置されていることを示しています。一般的な「サーボPCB」と比較して、このボードの利点はその応用シナリオにあります。FANUCの専門修理組織は、これを16/18インチのタイプAメインボードに接続してタイプAインターフェースAlphaサーボアンプモジュールまたはユニットを制御する、シングルチャンネルタイプA軸コントローラーモジュールとして説明しています。したがって、このモジュールは、機械がすでに同じ制御アーキテクチャで動作しており、既存のインターフェースパスを変更する必要がない場合に、実用的な交換オプションとなります。
| 項目 | 詳細 |
|---|---|
| ブランド | FANUC |
| 部品番号 | A20B-2900-0380 |
| モデル番号 | A20B29000380 |
| 製品シリーズ | A20B-2900 |
| ボードタイプ | サーボインターフェースモジュール / サーボインターフェースカード |
| ボード設計 | プリント基板 |
| インターフェースタイプ | タイプA |
| 機能的位置 | サーボインターフェース / アドオン軸制御 |
| 既知のシステムコンテキスト | 16/18 モデルAメインボード |
| 典型的なアンプコンテキスト | タイプA Alphaサーボアンプ構成 |
このボードは一般的にFANUC 16/18 モデルA制御システムで使用されており、タイプAサーボインターフェースパスを軸制御に必要とします。
特にボードレベル修理、シングル軸インターフェース交換、およびレガシー制御メンテナンスに適しており、元のAlphaサーボインターフェースアーキテクチャを維持する必要があります。
ワークショップでの使用において、A20B-2900-0380は、機械がすでに同じ制御ファミリーを持っており、故障したセクションがアンプのパワーステージやメインCPU側ではなくサーボインターフェース層に特定された場合に最適です。
これにより、精密機械加工装置、レトロフィット修理作業、および設置済みのFANUC制御プラットフォームのスペアボード交換に関連性があります。
この最後の文は、特定されたボードの役割と設置コンテキストからの推論です。
Q1. A20B-2900-0380はどのような種類のボードですか？
これはタイプAサーボインターフェースPCBです。通常、サーボインターフェースモジュール、サーボインターフェースカード、およびサーボアドオンボードとして説明されており、ディスプレイボードや電源ボードではなく、モーションコントロールインターフェースボードであることを示しています。
Q2. このボードはシステムで何を行いますか？
その役割は、制御と接続されたサーボアンプ構成との間のサーボインターフェースパスを処理することです。ある修理専門家は、これをシングルチャンネルタイプA軸コントローラーモジュールとして説明しており、16/18 モデルAメインボードでAlphaアンプ制御に使用されており、システム内のどこに位置するかを明確に示しています。
Q3. A20B-2900-0380を選択する際に確認すべきことは何ですか？
正確な部品番号、設置されている制御ファミリー、および機械がタイプAサーボインターフェースを使用しているかどうかを確認してください。また、メインボードが16/18 モデルA
ファミリーに属しているか、および軸セクションが機械にすでに存在する同じインターフェーススタイルを中心に構成されているかを確認することも重要です。
Q4. 「タイプAサーボインターフェース」はどのように理解すべきですか？
これはこのボードの主要な互換性用語です。「タイプA」はPCB上の単なるラベルではなく、ボードが設計されたサーボインターフェース形式を識別します。交換用ボードは、そのインターフェースタイプと一致する必要があります。そうでなければ、設置されているアンプと制御アーキテクチャが正しく一致しない可能性があります。
Q5. このボードを交換する前に、どのように障害を診断すべきですか？まずインターフェース障害とアンプ障害を分離することから始めてください。アンプのパワーステージは正常でも、軸通信やサーボインターフェースの動作が不安定な場合は、インターフェースボードの可能性が高まります。また、影響を受けているスロットで制御がすでにシングルチャンネルタイプA軸モジュール
