| 起源の場所 | 日本 |
| ブランド名 | FANUC |
| 証明 | CE ROHS |
| モデル番号 | A20B-2900-0350 |
部品番号: A20B-2900-0350
メーカー: FANUC株式会社（日本）
製品タイプ: グラフィックCPUモジュール（プラグインPCB）
ボードシリーズ: A20B-2900
互換システム:FANUCシリーズ15-B（オプション1ボード）、シリーズ16、シリーズ18
ディスプレイアプリケーション: CAP-II、CRT / LCD

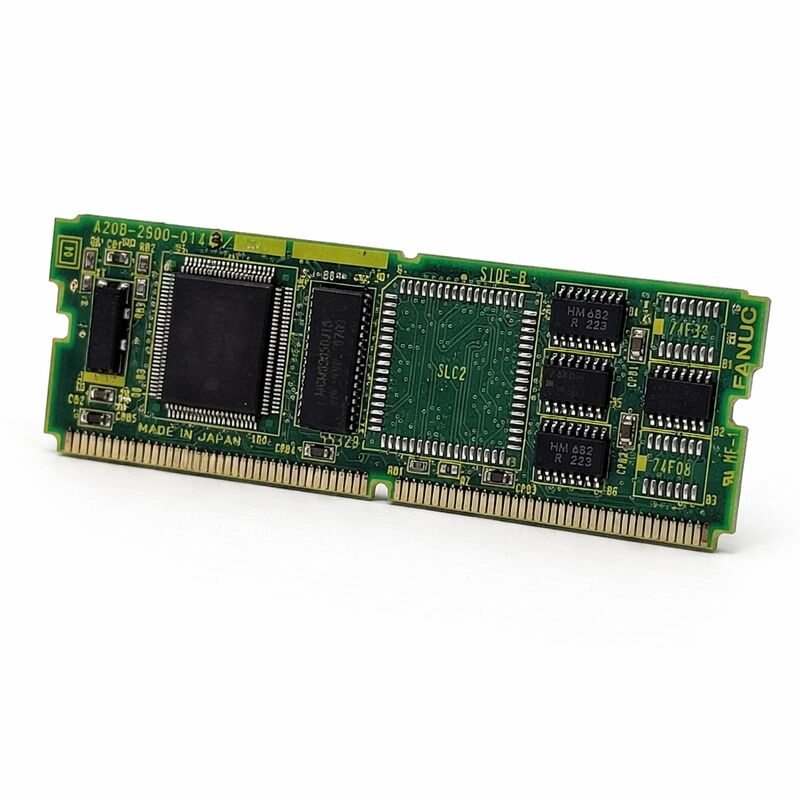

A20B-2900-0350は、FANUC CNC制御システム用のグラフィックCPUモジュールです。A20B-2900シリーズに属し、特定のコントローラー構成に応じてメインボードまたはオプション1（OPT1）ボードにプラグインします。
その主な機能は、接続されたCRTまたはLCDモニター用のグラフィック表示出力を処理および生成することです。これは、CNCのビジュアルインターフェイスを機能させるコンピューティングコンポーネントです。
このモジュールは、FANUCシリーズ15-B、16、および18のCNCシステム全体で使用され、これらのコントローラーがCAP-IIディスプレイ構成を駆動できるようにします。
CAP-IIは、この世代のコントローラーで使用される特定のFANUC CNCディスプレイ出力規格を指します。
グラフィックCPUモジュールは、ディスプレイレンダリングタスクを実行します。つまり、CNCの画面データを、機械にインストールされているモニタータイプに適した信号に変換します。
FANUC CNCシステムにおけるグラフィック表示機能は、見た目を良くするための追加機能ではありません。
オペレーターのインターフェイス全体（位置表示、パラメータ画面、アラームメッセージ、グラフィカルなツールパスシミュレーション、およびすべてのナビゲーションメニュー）は、ディスプレイシステムを通じて生成されます。
グラフィックCPUモジュールが故障すると、オペレーターは機械の状態を視覚的に把握できなくなります。CNCはバックグラウンドでモーション処理を続行できますが、オペレーターは画面を通じてステータスを確認したり、アラームに応答したり、コマンドを入力したりすることはできません。
| パラメータ | 値 |
|---|---|
| 部品番号 | A20B-2900-0350 |
| メーカー | FANUC株式会社 |
| 製品タイプ | グラフィックCPUモジュール |
| ボードシリーズ | A20B-2900 |
| 互換システム | FANUCシリーズ15-B、シリーズ16、シリーズ18 |
| ディスプレイ標準 | CAP-II |
| 設置 | メインボードまたはOPT1ボード（コントローラー依存） |
| アプリケーション | CRT / LCDディスプレイ出力 |
| 原産国 | 日本 |
| 動作温度 | 0～55℃ |
| 保管温度 | －20～60℃ |
| 湿度 | 最大75% RH（結露なきこと） |
| 利用可能な状態 | 新品 / 中古再生品 / 修理品 |
CNCコントローラーは、根本的に異なる2種類のタスクを同時に処理します。リアルタイム制御タスク（サーボ位置ループ、スピンドル速度調整、PMCラダー実行）は、厳密なタイミング要件を持つメインCPUで実行されます。
ディスプレイレンダリングは計算負荷が高いですが、タイミングのクリティカル性はそれほど高くありません。これらのタスクを異なるプロセッサに分離することは、実用的な設計上の選択です。
A20B-2900-0350は、専用のグラフィックプロセッサです。
メインCNC CPUから画面の内容、カーソル位置、ソフトキーラベル、アラームテキスト、ツールパス座標などのデータを受け取り、それをディスプレイを駆動するビデオ出力に変換します。
この作業を別のモジュールで実行することで、メインCPUはリアルタイムタスクのために解放されます。
この分離は、メンテナンス上の利点もあります。グラフィックモジュールが故障しても、CNCのモーション制御は停止しません。
ディスプレイの障害に対処している間、機械は稼働し続けることができます。または、限定的なモードで操作することもできます。
障害は、制御全体に波及するのではなく、グラフィックサブシステムに限定されます。
CAP-IIは、FANUCがシリーズ15-B、16、および18世代のコントローラーで使用していたディスプレイアーキテクチャです。これは、CNCのディスプレイ処理電子機器とモニターユニット間のインターフェイスを定義します。A20B-2900-0350は、コントローラー側でCAP-IIディスプレイ出力を実装します。
異なるFANUCコントローラー世代は、異なるディスプレイアーキテクチャを使用していました。
初期の世代は異なるグラフィックモジュールを使用していました。CシリーズのHSSBベースのシステムは、さらに異なるインターフェイスを使用しています。
A20B-2900-0350は、Bシリーズおよび初期の数値シリーズコントローラー向けのCAP-IIソリューションです。
異なる世代のグラフィックモジュールや異なるディスプレイ標準を使用しても、正しい出力は得られません。
このモジュールがシリーズ15-Bとシリーズ16/18プラットフォームの両方と互換性があることは、これらのコントローラーファミリー間でディスプレイアーキテクチャが共有されていることを反映しています。
設置位置（メインボードまたはOPT1ボード）は、特定のコントローラータイプと構成によって異なります。
設置前に、機械のハードウェアドキュメントで取り付け位置を確認してください。
A20B-2900-0350は、コントローラーに応じて異なる位置に設置できます。一部の構成ではメインCPUボードに直接、他の構成ではOPT1（オプション1）ドーターボードに設置されます。OPT1ボードは、メインCPUにオプション機能スロットを追加する拡張ボードです。グラフィックモジュールは、メインボードに専用のグラフィックモジュールソケットがない構成では、これらのスロットの1つを占有します。
この設置の柔軟性は、A20B-2900シリーズの設計において意図的なものでした。
同じグラフィックモジュールが、利用可能なスロット位置に適応することで、複数のコントローラー構成に対応します。
交換品を入手する前に、現在インストールされているモジュールが占めている位置を特定し、その位置がコントローラーで利用可能であることを確認してください。
OPT1ボード自体も故障または欠落している場合は、グラフィックモジュールを取り付ける前に、まずそれに対処してください。
Q1: CNCディスプレイが完全に真っ暗です。機械の電源はオンになり、軸は正常に反応しているようです。A20B-2900-0350が故障している可能性が高いですか？
機械は正常に機能するのにディスプレイが真っ暗な場合は、ディスプレイサブシステムの障害（グラフィックモジュール、ディスプレイユニット、または接続ケーブル）の強い兆候です。モジュールを交換する前に、ディスプレイユニットが電源を受け取っていることを確認してください（独自の電源LEDまたは電源接続を確認してください）。
電源がないディスプレイは、グラフィックモジュールの状態に関係なく何も表示されません。
電源が確認された場合は、コントローラーとディスプレイユニット間の信号ケーブルを確認してください。
電源とケーブルが良好であることが確認された場合は、グラフィックモジュールが最有力候補となります。
Q2: ディスプレイに一部の内容が表示されます。一部の領域は正しくレンダリングされますが、他の領域には文字化けした文字やデータが表示されません。これは何を意味しますか？
一部の領域が文字化けした部分的なレンダリングは、グラフィックプロセッサの障害またはディスプレイケーブル/コネクタの障害と一致します。
完全に故障したグラフィックモジュールは、通常、完全に空白または完全に文字化けしたディスプレイを生成し、選択的な破損はしません。
選択的な破損は、ケーブルまたはコネクタの問題であることが一般的です。ディスプレイケーブルの両端のコネクタを確認し、グラフィックモジュールを交換する前に再接続してください。
Q3: A20B-2900-0350を交換した後、ディスプレイの電源は入りますが、解像度が正しくないか、ディスプレイの内容がずれて表示されます。何が間違っていましたか？
モジュール交換後にディスプレイのジオメトリや解像度が正しくない場合は、モジュールのリビジョンが一致しないか、ディスプレイパラメータの設定を調整する必要があることを示しています。
交換モジュールの部品番号とリビジョンがオリジナルと一致していることを確認してください。
一部のFANUCコントローラーでは、ディスプレイタイプと解像度に合わせて特定のグラフィックパラメータを設定する必要があります。これらのパラメータが交換プロセスで維持されており、機械にインストールされているモニタータイプと一致していることを確認してください。
Q4: 機械はシリーズ16コントローラーを使用しています。シリーズ15-B機械のA20B-2900-0350を交換用に使用できますか？
A20B-2900-0350は、シリーズ15-B（OPT1ボード上）とシリーズ16/18（メインボードまたはOPT1ボード上）の両方に使用されます。
ソースモジュールが、インストールされているモジュールと同じ部品番号とリビジョンを持っている場合、元のコントローラーファミリーに関係なく、ハードウェアの一致が確認されます。
設置位置が一致していることを確認し、ソース機械ではなく部品番号を通じて互換性を検証してください。
Q5: 取り外したA20B-2900-0350をスペアとしてどのように保管すべきですか？
静電気防止用パッケージに入れ、安定した室温で、湿気や直射日光を避けて保管してください。
モジュールにはバッテリーがなく、受動的な保管で劣化する時間クリティカルなコンポーネントもありません。適切な静電気防止対策と乾燥した保管条件が主な要件です。
数年間保管されていたモジュールの場合、設置前にボードエッジコネクタの接点の酸化を確認してください。
金メッキ接点の軽い酸化は、設置前に適切な接点クリーナーで清掃できます。
