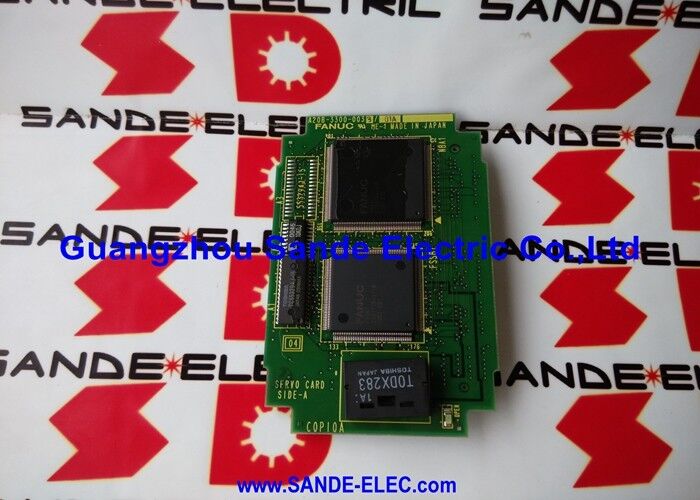

FANUC DAUGHTER SERVO BOARD A20B-2900-0310 A20B29000310 A2OB-29OO-O31O 試料用 試料用 試料用

A20B-2900-0310 | FANUC シリーズ 16 / 18 グラフィック制御モジュール PCB — SMD 構造 / F16 / F18 CNC ディスプレイ グラフィックス

CNC システムのグラフィックス — ボードがレンダリングするもの

FANUC シリーズ 16 または 18 CNC のオペレータのディスプレイは、単なるテキスト端末ではありません。加工サイクル全体を通じてオペレータが依存するグラフィック コンテンツをレンダリングします。

ツールパスのグラフィック:CNC は、自動実行前および自動実行中に、プログラムされた切断パスをグラフィック形式で表示できます。オペレータは、切断を開始する前に、衝突のチェック、アプローチとリトラクトの動きの確認、全体的な部品プロファイルの検査など、ツール パスの形状を視覚的に確認します。

グラフィック診断:サーボ追従エラー、電流波形、システムステータスデータを経時的にグラフ表示できます。これらの表示は、純粋なテキスト形式では表示されないサーボとスピンドルの動作のトラブルシューティングをサポートします。

パートプログラム表示：プログラム コンテンツは、ブロックの強調表示、カーソルの位置、書式設定されたプログラム テキストなどのグラフィック要素を使用してレンダリングされ、これらはすべてグラフィック制御モジュールを通過します。

A20B-2900-0310 は、シリーズ 16 および 18 CNC システムのこれらの表示機能にハードウェア グラフィック エンジンを提供する専用 SMD モジュールです。

主要な製品情報

ドーターボードの構成 - 取り付け方法

A20B-2900-0310 はドーター ボードとして取り付けられ、CNC コントロール ユニット内のメイン グラフィック コントロール ボードにプラグまたは接続されます。ドーターボード アーキテクチャにより、グラフィックス ロジックがメインの CNC 処理ボードから分離されます。この分離は、グラフィックス モジュールの障害が CNC のモーション コントロールやプログラムの実行に影響を与えないことを意味します。ディスプレイがグラフィックス機能を失っても、CNC は動作し続けます。

逆に、CNC プログラムの実行に影響を与えずにグラフィックス機能が失われた場合 (空白の表示領域、グラフィック要素の欠落、グラフィック レンダリングの破損) は、多くの場合、メイン CNC ボードではなく、A20B-2900-0310 が故障したコンポーネントであることを示します。

アプリケーションシナリオ

シリーズ 16 マシニング センターのグラフィック表示障害:FANUC シリーズ 16 マシニング センターのオペレータ ディスプレイにツール パスのグラフィック表示が表示されなくなります。プログラムページとパラメータページは正常に表示されます。障害はグラフィック制御モジュールに特定されています。A20B-2900-0310 を交換すると、完全なグラフィック表示機能が復元されます。

CNC メンテナンスのリフレッシュ:古いシリーズ 18 ターニング センタの定期的な CNC メンテナンス オーバーホール中に、長時間稼働する機器の経年劣化に伴うグラフィックス障害を防ぐため、ボード レベルの更新プログラムの一環としてグラフィック コントロール モジュールが交換されます。

よくある質問

Q1: A20B-2900-0310 の交換にはソフトウェア構成が必要ですか?

グラフィック コントロール モジュールはハードウェア ボードです。ほとんどのシリーズ 16 および 18 構成では、モジュールには CNC パラメータやプログラム可能な設定は含まれていません。ボードを交換すると、画面構成やパラメータの変更を必要とせずに、グラフィックス ハードウェアの機能が復元されます。 CNC のグラフィック パラメータ設定 (画面タイプ、ディスプレイ解像度オプション) は、ドーター ボードではなく、メイン CNC パラメータ メモリに保持されます。

Q2: A20B-2900-0310 に障害が発生すると、CNC の動作が停止する可能性がありますか?

ほとんどの場合、いいえ。 CNC のモーション制御、プログラム実行、および I/O 機能は、グラフィックス モジュールとは別のボードによって処理されます。通常、グラフィック ボードの障害により、マシンの稼働中に表示異常 (空白のグラフィック領域、ツール パス表示の欠落) が発生します。ただし、障害によって他のボードと共有されている電源レールやバス信号も破損した場合、CNC の動作に二次的な影響が出る可能性があります。故障したグラフィックス ボードでも CNC が動作し続けると想定する前に、特定の障害を診断してください。

Q3: A20B-2900-0310 の障害で目に見える症状は何ですか?

一般的な症状は次のとおりです。テキスト ページは正常に表示されますが、ツール パスのグラフィック画面には空白または破損した画像が表示されます。特定のグラフィック表示モードは CNC アラームをトリガーします。グラフィック表示領域には、更新されない部分的またはフリーズしたレンダリングが表示されます。または、画面の通常グラフィック コンテンツが占める領域にグラフィック ノイズ (ランダムなピクセル パターン) が表示されます。

Q4: A20B-2900-0310 はシリーズ 16M、16T、18M、および 18T のバリエーションと互換性がありますか?

A20B-2900-0310 は、シリーズ 16 および 18 CNC ファミリをターゲットとしています。これらのシリーズ内の M (マシニング センター)、T (ターニング センター)、およびその他のサブバリエーション間の互換性は、モジュールが接続される特定のディスプレイ ボード アセンブリによって異なります。注文する前に、特定の CNC モデルおよびディスプレイ ユニット タイプのスペアパーツのマニュアルを確認してください。

Q5: グラフィック ボード ファミリの異なる CNC 世代に対応する隣接する部品番号はどれですか?

A20B-2900 シリーズは、複数の FANUC CNC 世代にわたるグラフィック ボードをカバーしています。隣接する番号は異なるシステムに対応します。たとえば、A20B-2900-0340 と A20B-2900-0350 は、FANUC ファミリ内の他のディスプレイ構成に対応します。 A20B-2901 および A20B-2902 サブシリーズの部品番号は、新世代のグラフィック モジュールをカバーしています。各グラフィックボードはシステム固有です。注文する前に、取り付けられているボード番号をラベルから直接確認してください。
