| 起源の場所 | 日本 |
| ブランド名 | FANUC |
| 証明 | CE ROHS |
| モデル番号 | A20B-2102-0050 |
部品番号: A20B-2102-0050
メーカー: FANUC株式会社 (日本)

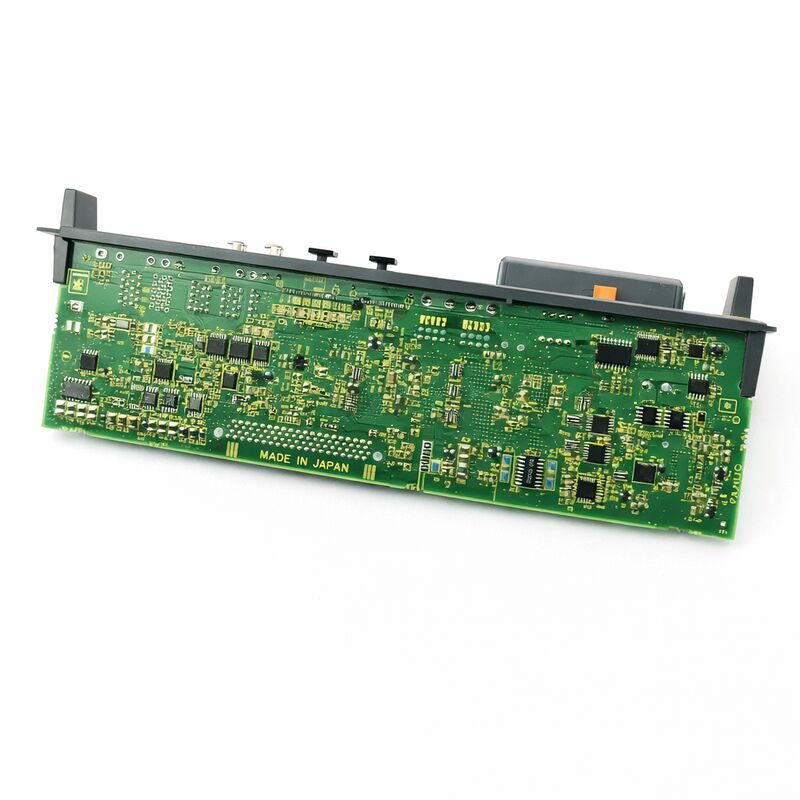

製品タイプ: E-Stop PCB (非常停止制御基板)
基板シリーズ: A20B-2102
用途: FANUCロボットコントローラー
A20B-2102-0050は、FANUCロボット制御システム用の非常停止PCBです。
これは、E-Stop信号がアクティブになったときにロボットを安全かつ制御された停止状態に導く回路である、ハードウェアレベルの非常停止機能を管理する基板です。
FANUCロボットコントローラーでは、この基板は安全ロジックとサーボドライブ制御の交差点に位置します。これは周辺機能ではなく、中核となる安全コンポーネントです。
非常停止は、単にドライブへの電源を切断することではありません。
高速で動作中のロボットの電源を急激に遮断すると、機械部品が損傷したり、ロボットが危険な位置に残ったり、必要な時間または距離内にロボットを停止できなかったりする可能性があります。
E-Stop PCBは、制御された減速シーケンスを管理し、ドライブ電源が遮断される前にサーボドライブに迅速かつ制御された停止を実行するように指示します。
安全停止と急激な遮断の違いが、この基板の機能の定義となります。
A20B-2102-0050はFANUCロボットコントローラーで使用され、A20B-2102基板シリーズの一部です。この基板に障害が発生すると、E-Stop機能が損なわれます。
ロボットコントローラーは、安全回路の障害についてアラームを発します。
この基板が正常に機能しない限り、ロボットを安全に操作することはできません。
| パラメータ | 値 |
|---|---|
| 部品番号 | A20B-2102-0050 |
| メーカー | FANUC株式会社 |
| 製品タイプ | E-Stop PCB / 非常停止制御基板 |
| 基板シリーズ | A20B-2102 |
| 用途 | FANUCロボットコントローラー |
| 機能 | 非常停止信号管理およびドライブ停止シーケンス |
| 原産国 | 日本 |
| 動作温度 | 0 ～ 55℃ |
| 保管温度 | −20 ～ 60℃ |
| 湿度 | 75% RH以下 (結露なきこと) |
| 利用可能な状態 | 新品 / 中古再生品 / 修理品 |
E-Stop PCBは、接続されているすべての安全デバイスからの非常停止入力チャネルを監視します。オペレーターのE-Stopボタン、安全ゲート、フェンスモニター、ティーチペンダントのE-Stop、およびロボットセルに配線されているその他の安全入力です。これらのいずれかがアクティブになると、基板は停止シーケンスを開始します。
シーケンスが重要です。
ロボットのサーボ軸は減速するように指示され、単に電源が切断されるわけではありません。
実装される停止カテゴリは、ロボットの構成と安全システムの設計によって異なりますが、いずれの場合もE-Stop PCBがこのプロセスを管理するハードウェアです。
サーボドライブ回路が停止コマンドを受信し、ドライブ電源が遮断される前に実行を確認します。
障害検出は継続的です。基板は、通常の動作中に自身の回路と安全入力チャネルを監視します。
安全回路の配線の断線、E-Stopボタンの接点不良、監視リレーチェーンの障害は検出され、安全アラームとして報告されます。
安全障害がアクティブな場合、ロボットコントローラーは動作を許可しません。
この監視機能は、停止機能自体と同じくらい重要です。これにより、安全システムが静かに故障するのを防ぎます。
FANUCロボットコントローラーは、デュアルチャネル安全回路アーキテクチャを使用しています。安全入力は冗長な信号パスを通じて読み取られます。
E-Stop PCBは両方のチャネルを処理し、両方のチャネルが安全状態がクリアであることを確認した場合にのみ動作を許可します。単一チャネルの障害（2つのパスのうちの1つが他方と異なる値を読み取る場合）は検出され、直ちにアラームが発せられます。
このデュアルチャネルアプローチは、産業安全規格の基本的な要件です。
単一検出ポイントに依存する安全システムは、自身の故障を検出することを保証できません。
冗長アーキテクチャは、一方の信号パスに障害が発生した場合でも、安全システムがそれを検出し、誤った状態をサーボドライブに静かに渡すことを防ぐことを意味します。
A20B-2102-0050はこのアーキテクチャをハードウェアで実装しています。その正しい機能は、ロボットの安全システムの基盤となります。
ロボットコントローラーにE-Stopアラームが表示された場合、必ずしもE-Stop PCB自体の障害ではありません。
安全回路のアラームは、PCBの故障よりも、配線障害、安全接点の不良、リレー接点の劣化、またはケーブル接続の断線から発生することが一般的です。
基板は最初に調査するのではなく、最後に疑うべきです。
安全配線から始めてください。すべてのE-Stopボタンの接点の導通、フェンスモニターリレーのコイルと接点、ティーチペンダントのケーブルとコネクタを確認し、安全回路内のすべての端子接続を確認してください。
配線が良好であることが確認され、安全アラームが持続する場合、基板が障害候補となります。
根本的な配線障害に対処せずに交換された基板は、同じ理由で再びアラームを発します。
ハードウェアを変更する前に、根本原因を診断してください。
Q1: ロボットに安全チェーンアラームが表示されます。E-Stopボタンと安全ゲートは機能していることが確認されています。次に何をチェックすべきですか？
コントローラーキャビネット内の安全監視リレーの接点を確認してください。これらの接点はサイクル数とともに摩耗し、安全チェーンアラームとして現れる間欠的な障害が発生する可能性があります。
また、ティーチペンダントのE-Stopボタンとそのケーブルの導通も確認してください。
フィールドデバイスがすべてチェックアウトした場合、A20B-2102-0050自体の安全入力コネクタに腐食やピンの損傷がないか点検してください。
Q2: A20B-2102-0050を交換した後、ロボットの電源は入りますがE-Stopアラームが持続します。原因は何ですか？
基板交換後にアラームが持続する場合、元の障害は基板ではなく、配線または接続されている安全デバイスにあったことをほぼ常に示しています。
新しい基板は、元の基板と同じ障害を読み取ります。
各安全入力チャネルを系統的にテストしてください。利用可能な場合は、コントローラーの安全回路診断画面を使用して、どの特定のチャネルが障害を起こしているかを確認してください。
Q3: A20B-2102-0050は、特定の障害が発生した場合に交換するのではなく、修理できますか？
コンポーネントレベルの修理は、既知の障害モードに対して可能です。故障したリレー接点、損傷した保護ダイオード、劣化または破損した基板コネクタはすべて、経験豊富な技術者によって修理可能です。
独自の安全監視ICを含む障害モードを持つ基板は、それらのコンポーネントが入手できない場合、修理できない可能性があります。
FANUCロボット安全基板の経験を持つ修理元が必要です。
Q4: ロボットが外部衝突を受けました。事故後、E-Stopアラームが持続します。PCBが損傷している可能性はありますか？
ロボットへの機械的な衝撃は、振動と衝撃によりキャビネット内のコネクタが緩む原因となり、安全回路アラームを引き起こす可能性があります。
基板を交換する前に、安全回路パスおよびキャビネットバックプレーン内のすべてのコネクタを再装着してください。
衝突衝撃による実際のE-Stop PCBの故障は可能ですが、衝撃によって緩んだコネクタよりも一般的ではありません。
Q5: ロボットは古い生産時期のものです。A20B-2102-0050はまだ入手可能ですか？
この基板は、専門のFANUC部品サプライヤーを通じて、新品、中古再生品、修理品としてアクティブに供給されています。
このファミリーの古いFANUCロボットコントローラーは世界中に大きな設置基盤を持っており、その主要コンポーネントのサプライチェーンはその需要を反映しています。
注文する前に、取り付けられている基板のラベルから正確な部品番号を確認してください。
