| 起源の場所 | 日本 |
| ブランド名 | FANUC |
| 証明 | CE RoHS |
| モデル番号 | A20B-2101-0950 |
ファナックのサーボおよびスピンドルアンプモジュールは、単一のモノリシック回路アセンブリではなく、複数の取り外し可能な PCB を使用して設計されています。このアーキテクチャが存在する実際的な理由は、ドライブに障害が発生した場合、その障害は通常 1 つのボード (電力段、制御回路、またはインターフェイス ボード) に集中することです。障害が発生したボードのみを交換すると、モジュール全体を交換する場合の数分の一のコストでドライブが復元されます。

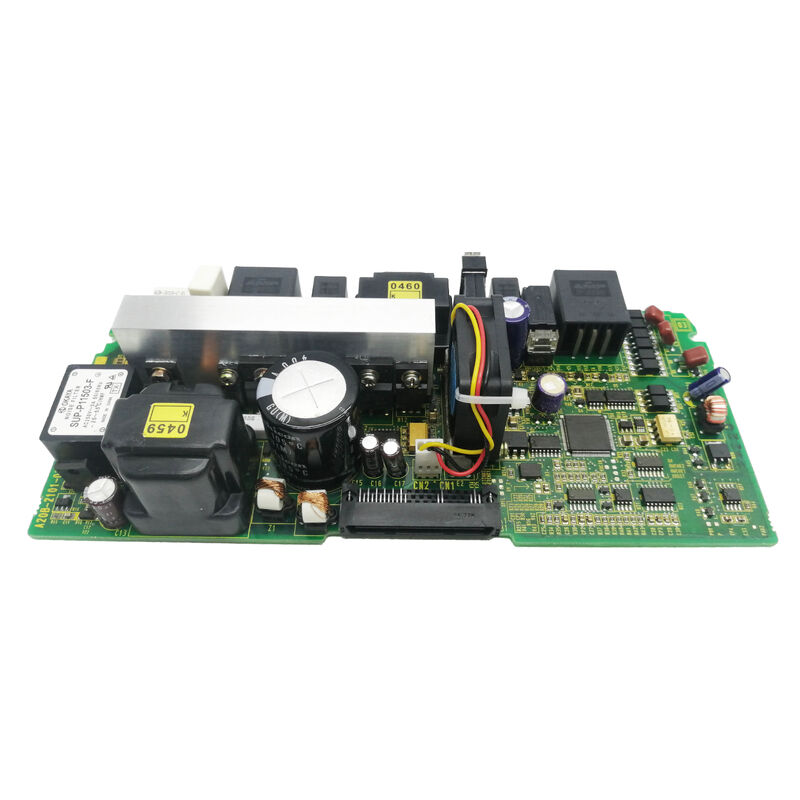

A20B-2101-0950 は、このサービス レイヤの回路基板であり、該当するファナック アンプ モジュール内で占有する特定のスロットおよび機能の交換用 PCB です。他の A20B-2101 シリーズ ボードと同様に、CNC およびロボット プラットフォームにわたるファナックのサーボおよびスピンドル ドライブ システム内で機能します。
| パラメータ | 価値 |
|---|---|
| 部品番号 | A20B-2101-0950 |
| シリーズ | A20B |
| メーカー | ファナック株式会社 |
| タイプ | サーボドライブ基板 |
| 応用 | サーボ/スピンドルアンプシステム |
サーボ ドライブ ボードの障害によって、必ずしもドライブが完全にシャットダウンされるとは限りません。どのボードに障害が発生し、そのボード上のどのコンポーネントが影響を受けるかに応じて、症状は微妙なものから劇的なものまでさまざまです。
徐々に劣化:サーボ精度の低下、追従誤差の増加、または位置決めの不一致 - 多くの場合、電流検出回路やフィードバック処理回路のコンポーネントのドリフトが原因で発生します。
断続的なアラーム:ドライブは、特定の軸の動作中に時々トリップしますが、リセットすると解消されます。これは、ボード コンポーネントが熱ストレスまたは負荷ストレスによって故障していることを示唆しています。
即時旅行:ドライブのアラームは有効になるとすぐに発生するか、マシン サイクルの一定の時点でトリップします。このパターンは、CNC のアラーム履歴ログで特定のドライブ ボードの機能を追跡するのに役立ちます。
通信不能:CNC はサーボ バス上のドライブと通信できません。これは、パワー ステージの障害ではなく、FSSB またはタイプ A/B インターフェイス ボードの障害です。
各パターンはドライブ電子機器の異なるセクションを指しており、交換対象を A20B-2101-0950 またはモジュール内の別のボードに絞り込みます。
サーボアンプオーバーホール：長期間稼動している工作機械のファナックサーボアンプモジュールをオーバーホールしました。 A20B-2101-0950 は、ドライブ電子機器のコンポーネントの寿命をリセットするために、モジュール内の他の老朽化した PCB とともにボードレベルのリフレッシュの一部として交換されます。
対象となる障害修復:ファナックのロボット サーボ モジュールは、一定期間の通常動作後に一貫したアラームを生成します。アラーム コードは、内部ドライブ ボードの障害を示しています。 A20B-2101-0950 を交換すると、アラームが解決します。
多軸システム用のワークショップスペア:複数のファナック ロボット ステーションを備えたプラントを保守しているシステム インテグレーターは、ドライブ スペアパーツ キットの一部として A20B-2101-0950 を在庫しており、サーボ モジュールの故障時に同じシフトで修理できるようにしています。
Q1: A20B-2101-0950 と A20B-2101-0922 の関係は何ですか?
どちらも A20B-2101 シリーズのボードで、ファナックのサーボ/スピンドル アンプ アプリケーションに使用されます。これらは、アンプ モデルやアンプ モジュール内のスロットごとに、回路構成が異なる部品番号が異なります。これらは互いに代替するものではありません。正しいボードは、特定のアンプのモデルとそれが占有するスロットによって決まります。取り付けられているボードのラベルまたはアンプのスペアパーツリストから正確な部品番号を確認してください。
Q2: A20B-2101-0950 は元のドライブから保存されたパラメータを引き継ぎますか?
これはボードの種類によって異なります。 FANUC サーボアンプの制御ボードは、モーター ID コード、ゲイン調整データ、または保護しきい値をフラッシュまたは EEPROM に保存する場合があります。元の A20B-2101-0950 に保存されたデータが含まれている場合、ドライブが最適化されたパフォーマンスに戻る前に、交換用ボードにバックアップからデータを再ロードする必要がある場合があります。交換後のデータロードが必要かどうかは、特定のシステムのサーボアンプ保守マニュアルを参照してください。
Q3: FANUC サーボ ドライブのアラームはどのようにデコードされ、故障したボードを特定しますか?
ファナック CNC サーボアラーム（SV アラーム）およびスピンドルアラーム（SP アラーム）は、CNC 取扱説明書およびサーボアンプ解説書に記載されています。各アラームには番号、説明、および考えられる原因のリストが含まれています。多くのアラームの説明では、電源回路、制御回路、エンコーダ インターフェイス、または通信インターフェイスのどのハードウェア セクションが故障原因である可能性が最も高いかを明示的に示し、交換用ボードを直接示しています。
Q4: A20B-2101-0950 を取り外した状態でドライブに電力を供給しても安全ですか?
いいえ。必要な PCB を取り外した状態でサーボ アンプ モジュールを動作させると、不完全で潜在的に危険な電気構成が作成されます。ボードが不足していると、予測できないスイッチング動作、保護されていないパワーステージ動作、または完全なシャットダウン障害が発生する可能性があります。サーボアンプモジュールに電力を供給する前に、必要なボードがすべて正しく取り付けられていることを必ず確認してください。
Q5: A20B-2101-0950 を正しく交換するにはどのような文書が必要ですか?
必要な文書には、特定のアンプ モデルのサーボ アンプ説明マニュアル (ボードの位置図とコネクタのピン配列について)、CNC メンテナンス マニュアル (安全手順と放電要件について)、およびアンプのスペアパーツ リスト (A20B-2101-0950 がターゲット スロットの正しいボードであることを確認するため) が含まれます。ほとんどのアンプ シリーズに関するファナックのマニュアルは、ファナックの技術文書サービスから入手できます。
