| 起源の場所 | 日本 |
| ブランド名 | FANUC |
| 証明 | CE RoHS |
| モデル番号 | A20B-2101-0922 |

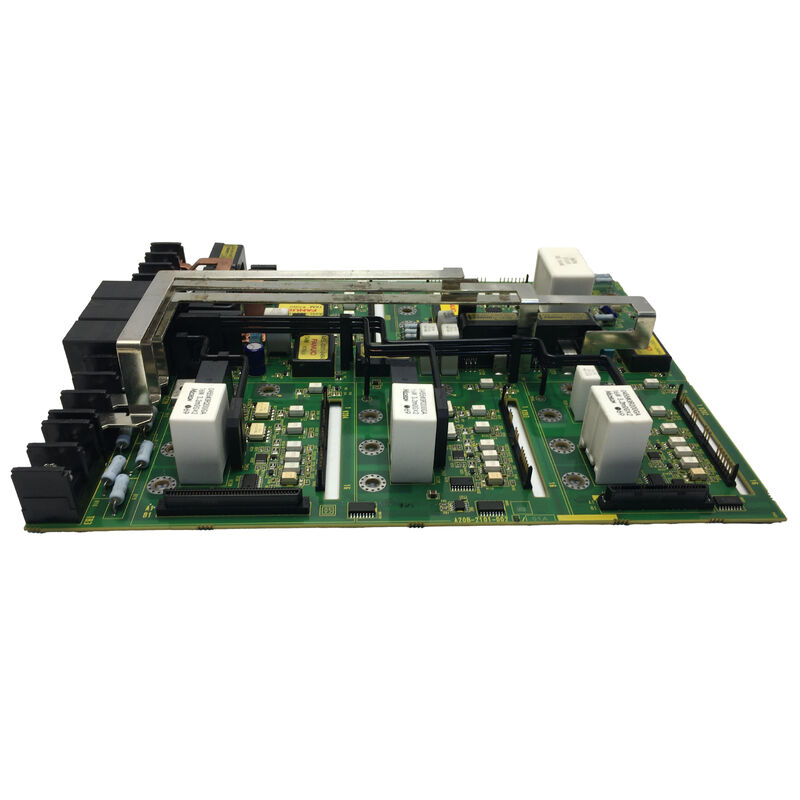

A20B-2101 シリーズには、ファナックのサーボおよびスピンドル ドライブ回路基板が含まれます。これは、ファナックのサーボ アンプおよびスピンドル ドライブ モジュールの電子コアを形成する制御および電源 PCB です。このシリーズは、ファナック CNC およびロボット製品ファミリー全体にわたって、さまざまなドライブ電力定格、電流容量、インターフェイス世代に対応するさまざまなボード タイプをカバーしています。
このシリーズのボードは、ゲート駆動信号、電流検出回路、保護ロジック、および CNC からの位置および速度コマンドを正確なモーター制御出力に変換する通信インターフェイスを搭載しています。サーボ ドライブ モジュールに内部障害が発生した場合、そのモジュール内の回路基板が交換経路となり、オリジナルの FANUC 基板を取り付けるとドライブが指定された性能に戻ります。
| パラメータ | 価値 |
|---|---|
| 部品番号 | A20B-2101-0922 |
| シリーズ | A20B-2101 |
| メーカー | ファナック株式会社 |
| タイプ | サーボドライブ基板 |
| 応用 | サーボ/スピンドルアンプシステム |
FANUC サーボ アンプ モジュールには層状の PCB が含まれており、それぞれが特定の機能層を処理します。
電源ボード:ドライブの出力段の高電圧、大電流スイッチング、つまり IGBT スイッチング デバイスへのゲート駆動信号、DC バスの監視、および回生制御を管理します。
コントロールボード:CNC のサーボ コマンドを (FSSB、タイプ A、またはタイプ B インターフェイス経由で) 処理し、マイクロ秒の更新レートで電流制御ループを実行し、エンコーダからのモーター フィードバックを処理し、サーボ保護ロジックを実行します。
配線基板：外部ケーブルと内部 PCB スタックの間に物理コネクタ インターフェイスを提供します。
A20B-2101-0922 は、該当する FANUC サーボまたはスピンドル アンプ モジュール内でこれらの役割の 1 つを果たします。これを交換すると、ドライブの電子機能がボード レベルで復元され、アンプ モジュール全体を交換するコストが回避されます。
すべてのサーボドライブの障害がアンプモジュール全体の交換を必要とするわけではありません。一部のアラーム コードと障害パターンは、電源デバイスの障害ではなく、ボード レベルの障害を示しています。
このような場合、対象を絞ったボードの交換が正しい修理戦略です。 A20B-2101-0922 交換ボードは、モジュール全体の機械ハードウェアおよび電源ハードウェアを交換することなく、障害が発生した機能を復元します。
サーボモジュールの内部障害:CNC マシンのサーボ アンプは、エンコーダ ケーブル、モータ、または配線の障害と一致しない内部アラームでトリップします。ボードレベルの診断により、A20B-2101-0922 が障害のあるコンポーネントであることが特定されます。ボードを交換すると、通常の軸動作が回復します。
ロボットサーボドライブの修理:ファナック ロボット コントローラのサーボ ドライブの 1 つのロボット ジョイントで断続的な障害が発生しました。 A20B-2101-0922 を交換すると、断続的な動作が解決され、ロボットが信頼性の高い生産動作に戻ります。
ドライブボードワークショップスペア:生産施設では、サーボ モジュールの迅速な修理のためのワークショップ スペアとして A20B-2101 シリーズ ボードのセットを維持し、ドライブの修理所要時間を数日から数時間に短縮します。
Q1: アンプモジュール内のどのボードが故障したかを判断するにはどうすればよいですか?
CNC またはドライブ ディスプレイから特定のアラーム コードを読み取ることにより、障害を特定します。ファナックのドライブアラームコード (SV アラームおよび SP アラーム) は、サーボアンプの説明書に記載されています。アラームの中には、制御基板に固有のものもあれば、電源基板に固有のものもあります。ある基板と別の基板の熱による損傷、焼け跡、またはコンポーネントの変色も診断の指針となります。ドライブの LED ディスプレイが機能している場合、アラーム パターンは、スタック内の特定のボードに障害を絞り込むのに役立ちます。
Q2: A20B-2101-0922 にはモーター固有の校正データが含まれていますか?
一部の FANUC サーボアンプ制御ボードは、ボード上の不揮発性メモリにモーター識別データまたはゲイン校正を保存します。交換したボードにモーター固有のデータが含まれている場合は、交換品を取り付けた後にデータを再入力するか、バックアップからダウンロードする必要があります。取り付ける前に、特定のサーボ アンプ モデルの保守資料を参照して、A20B-2101-0922 に保存されたモータ データが保持されているかどうかを確認してください。
Q3: A20B-2101-0922 は CNC 加工システム、ロボット コントローラー、またはその両方で使用されますか?
A20B-2101 シリーズは、ファナックのサーボ ドライブ アーキテクチャがプラットフォーム間で共有されているため、CNC とロボットの両方の製品ラインで使用されています。 A20B-2101-0922 の具体的な展開は、A20B-2101-0922 がインストールされているシステムによって異なります。ターゲット システムのスペアパーツ リスト内のボードの位置により、それが CNC 軸ドライブ、スピンドル ドライブ、またはロボット ジョイント アンプのいずれに機能するかが確認されます。
Q4: A20B-2101-0922 は交換ではなく修理に出すことができますか?
ファナック サーボ ドライブ PCB の基板レベルの修理は、ファナック認定サービス センターおよび専門の CNC 電子機器修理会社によって提供されます。故障がディスクリート コンポーネントの故障 (IGBT ゲート ドライバ IC の故障、コンデンサの損傷、保護ヒューズの切れ) であり、コンポーネント レベルで特定して解決できる場合、修理は費用対効果の高いオプションです。電気的過大ストレスによる損傷が広範囲に及ぶ基板は、通常、修理するよりも交換した方がよいでしょう。
Q5: A20B-2101-0922 にはどのような ESD 予防措置が適用されますか?
A20B-2101-0922 には、静電気放電の影響を受けやすい CMOS ロジック IC とドライバー半導体が含まれています。接地面に接続された接地リスト ストラップのみを使用して取り扱ってください。静電気防止用の梱包で保管および輸送してください。サーボアンプモジュールにアクセスするときは、PCB に触れる前に放電してアースしてください。内部ボードにアクセスする前に、ドライブの電源を完全に切り、DC バス コンデンサを完全に放電する必要があります。アンプのハウジングを開ける前に、DC 電圧計を使用して DC バス電圧が 50V 未満であることを確認してください。
