| 起源の場所 | 日本 |
| ブランド名 | FANUC |
| 証明 | CE ROHS |
| モデル番号 | A20B-2101-0870 |

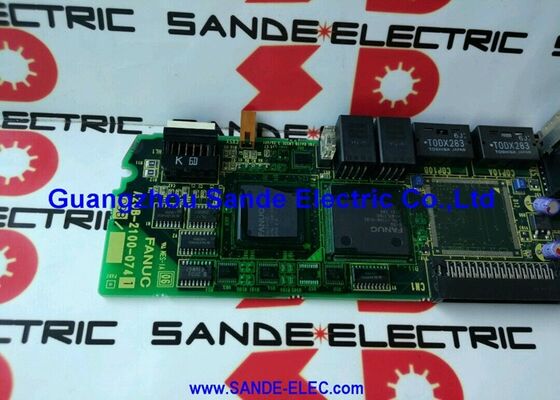

FANUC A20B-2101-0870は、Alpha i-B スピンドルアンプ世代の制御基板です。これは、iシリーズCNCコントローラー向けのFANUC高性能スピンドルドライブプラットフォームを代表するA06B-6220シリーズSPMモジュールです。Alpha i-B スピンドルアンプは、以前のAlpha i世代に比べて大幅な改善をもたらしました。パワーモジュール設計の改善による熱性能の向上、エネルギー効率の向上、そしてより高速なスピンドル速度応答とスピンドル同期精度の向上を実現するシリアル通信ファームウェアの更新が含まれます。
A20B-2101シリーズは、Alpha i-B スピンドルに特に関連付けられた制御ボードファミリーです（「B」の指定は、初期のAlpha i-Aと区別します）。
このボードは、スピンドルドライブのデジタル制御側のすべてを処理します。すべての速度コマンド、すべてのオリエンテーション要求、すべてのリジッドタッピング同期信号、およびすべての診断読み出しは、このボードのプロセッサを通過します。
パワーセクション（IGBT、整流器、DCバス）は、高電流モーターの位相スイッチングを個別に処理しますが、A20B-2101-0870がこれらのパワーエレクトロニクスを制御しない限り、アンプは動作しません。
公式説明の6220シリーズ指定は、このボードがどの特定のスピンドルアンプファミリーにサービスを提供するかを識別します。A06B-6220は、Alpha i-B SPMのFANUC工場注文ルートです。この精度が重要である理由は、FANUCのスピンドルアンプ制御ボードはファミリー間で普遍的に交換可能ではないためです。特定のスピンドルアンプシャーシとパワーセクションに間違った制御ボードを使用すると、ゲートドライブタイミングの誤り、電流制限スケーリングの誤り、および潜在的に危険な動作が発生します。
主な仕様
| 値 | 機能 |
|---|---|
| スピンドルアンプ制御基板 | 互換性のあるアンプ |
| A06B-6220-Hxxx (Alpha i-B SPM) | スピンドルインターフェース |
| シリアルスピンドル (JA7A/JA7B) | サポートされるフィードバック |
| 位置コーダー、磁気センサー | シリーズ |
| A20B-2101 | ステータス |
| 生産終了 — 予備部品あり | 原産国 |
| 日本 | Alpha i-B SPMアーキテクチャ — 制御ボードとパワーモジュールの役割 |
パワーモジュールはサーヴァントであり、制御ボードから受信したゲートドライブコマンドに従って高電流をスイッチングします。
これは、ほとんどのスピンドルインテリジェンスが制御ボードに存在することを意味します。
速度制御:
制御ボードは、シリアルインターフェース（JA7Aコネクタ）を介してCNCからコマンドされたスピンドル速度を受信し、位置コーダーまたはモーターセンサーフィードバックから得られた実際の速度と比較し、速度誤差を最小限に抑えるために必要なトルクコマンドを計算します。このトルクコマンドを位相電流参照とゲートドライブ信号に変換します。
オリエンテーション制御:
スピンドルオリエンテーション（工具交換のためにスピンドルを正確な角度位置で停止させる）には、制御ボードが速度制御から位置制御モードに切り替わり、位置コーダー信号を使用してスピンドルの角度位置を決定し、制御された減速でターゲット角度に駆動する必要があります。リジッドタッピング:
リジッドタッピングのためにスピンドル回転をZ軸フィードと同期させるには、制御ボードがシリアルリンクを介してCNCに正確なリアルタイム位置データを出力する必要があります。これにより、CNCは同期ループを閉じることができます。制御ボードのシリアル通信遅延は、リジッドタッピング精度に直接影響します。
C軸制御:
スピンドルが旋削操作のためにCNC制御C軸として使用される場合、制御ボードはスピンドルモードからサーボモードへの移行を管理し、C軸動作全体で位置制御を維持します。シリアルスピンドル通信 — 障害発生時の状況
これは、FANUCがスピンドルからCNCへの通信専用に開発した高速シリアルプロトコルであり、置き換えられた古いアナログ±10V速度コマンドインターフェースよりも高速で高機能です。
A20B-2101-0870制御ボードのシリアル通信回路が故障すると、CNCは直ちにスピンドルとの通信を失います。
特徴的な症状は、スピンドル動作を試みる前に、CNC電源投入時にスピンドルアラームが発生することです。通常は「A」シリーズのアラームコードのいずれかです。
CNCは、スピンドルアンプが初期化ハンドシェイクに応答したことを確認できません。その確認なしに、スピンドルアラームを生成し、スピンドル動作を防止します。
重要なのは、この同じアラーム表示は、故障したシリアルスピンドルケーブル、切断されたJA7Aコネクタ、またはCNCメインボードのシリアルスピンドル送信回路の故障からも発生する可能性があるということです。制御ボードからだけではありません。
A20B-2101-0870が故障したと結論付ける前に、体系的な障害分離（ケーブル導通、コネクタの座り、CNC側のシリアルスピンドル回路のチェック）を行うことで、不要な部品交換を避けることができます。
生産終了ステータス — メンテナンスにおける意味
供給は完全に二次市場から行われます。アップグレード中に正常に動作する機械から回収された再生品、専門ディストリビューターが保有する余剰品、および専門修理センターからの修理品です。
この供給プールは有限であり、より多くの機械がメンテナンスを必要とするにつれて時間とともに減少します。
A06B-6220 Alpha i-B スピンドルアンプを稼働させている複数の機械を持つ施設では、サイトにA20B-2101-0870制御ボードの予備を保管しておくことが賢明な実践です。
代替手段として、生産機械でスピンドルが故障した後に交換部品を調達するのを待つことは、部品が見つかり、テストされ、出荷されるまで通常数日間のダウンタイムを伴います。
稼働中の工作機械の日々の生産価値に対して、予備の制御ボードのコストは何度も正当化されます。
専門のFANUC修理センターは、故障したアンプから回収されたA20B-2101-0870ボードをテストおよびオーバーホールすることもできます。劣化したコンデンサの交換、汚染の清掃、および一致するA06B-6220スピンドルアンプテストリグでのテストを行います。
適切にオーバーホールされたボードは、数年間の追加サービス寿命を提供できます。
FAQ
電源投入時にSPMの2桁LEDに表示されるアラームコードは、特定のパターンで始まる場合、通信または初期化の失敗を示します。制御ボードが故障したと仮定する前に、以下を確認してください。
(1) JA7Aシリアルケーブルが両端に完全に接続されており、損傷していないこと。
(2) アンプへの24VDC電源が仕様内（24V ±10%）であること。
(3) CNCのシリアルスピンドルパラメータが、使用中のアンプに対して正しく設定されていること。
(4) SPMの制御回路電源入力のヒューズが切れていないこと。これらすべてを確認してもアラームが続く場合は、A20B-2101-0870が次に調査すべき項目です。
Q2: A20B-2101-0870を交換した後、スピンドルは回転しますが、リジッドタッピングの精度が低いです。どのパラメータ設定を確認すべきですか？
リジッドタッピングの精度は、位置フィードバックゲインと同期タイミングに影響を与えるスピンドル側のパラメータの正しい設定に依存します。制御ボード交換後、モータータイプコードと位置コーダーパラメータが接続されている特定のスピンドルモーターに対して正しく設定されていることを確認してください。
位置コーダーの1回転あたりのパルス数は、モーターの実際のエンコーダ仕様と一致する必要があります。これらが元のボードで正しく設定されており、交換ボードでデフォルトにリセットされた場合は、再入力する必要があります。
特定のパラメータについては、FANUC Alpha iシリーズパラメータマニュアル（B-65270ENまたは同等品）を参照してください。
Q3: 制御ボードを交換しましたが、スピンドルが不正確な速度で回転します（コマンドされた速度よりも速いまたは遅い）。原因は何ですか？
制御ボード交換後の速度の不正確さは、速度フィードバックのスケーリングが不正確であることを示します。モーター速度検出（位置コーダー、磁気センサー、または電流フィードバック回路からのものかどうかにかかわらず）は、制御ボードで正しく構成されている必要があります。
確認事項：モータータイプパラメータ設定（エンコーダ分解能とモーター速度定数を想定）、ギアボックスがモーターとスピンドルの間にある場合のギア比パラメータ、および速度コマンドスケーリングパラメータがCNCの出力範囲と一致しているかどうか。
これらのパラメータは制御ボード自体には格納されていませんが、CNCのスピンドルパラメータメモリに格納されています。ボード交換で変更されるべきではありませんが、正しいことを確認してください。
Q4: A06B-6112シリーズのA06B-6112の元の制御ボードが入手できない場合、A20B-2101-0870をAlpha i-A SPMで使用できますか？
いいえ。Alpha i-A（A06B-6112シリーズ）とAlpha i-B（A06B-6220シリーズ）のスピンドルアンプは、アーキテクチャは関連していますが、異なる制御ボード仕様を使用しています。
A20B-2101-0870は6220シリーズに指定されており、A06B-6112シリーズは独自の制御ボードバリアントを使用しています。
ゲートドライブタイミング、電流検出キャリブレーション、および通信ファームウェアは世代間で異なる場合があります。スピンドルアンプシャーシに間違った制御ボードを取り付けると、パワーモジュールに誤ったゲートドライブ信号が印加されるリスクがあり、IGBTパワーセクションを損傷する可能性があります。
Q5: Alpha i-B SPMの冷却ファンが故障し、アンプが過熱しています。これはA20B-2101-0870制御ボードを損傷した可能性がありますか？
持続的な過熱は、制御ボードにとって重大なリスクです。制御ボードのコンポーネント、特にプロセッサIC、電源レギュレータ、および電解コンデンサは、特定の最大動作温度定格を持っています。
冷却ファンが故障した状態でアンプを動作させると、比較的短時間であっても、コンポーネントの寿命を縮める累積的な熱損傷を引き起こす可能性があります。
制御ボードの熱関連損傷の兆候には、電解コンデンサの膨張または漏れ、発熱コンポーネント周辺のPCB基板の変色、およびアンプが暖まるにつれて悪化する断続的な障害が含まれます。
冷却ファンが故障した場合は、直ちに交換してください。ファンは消耗品であり、タイムリーな交換はより高価な制御ボードとパワーボードを保護します。
