| 起源の場所 | 日本 |
| ブランド名 | FANUC |
| 証明 | CE RoHS |

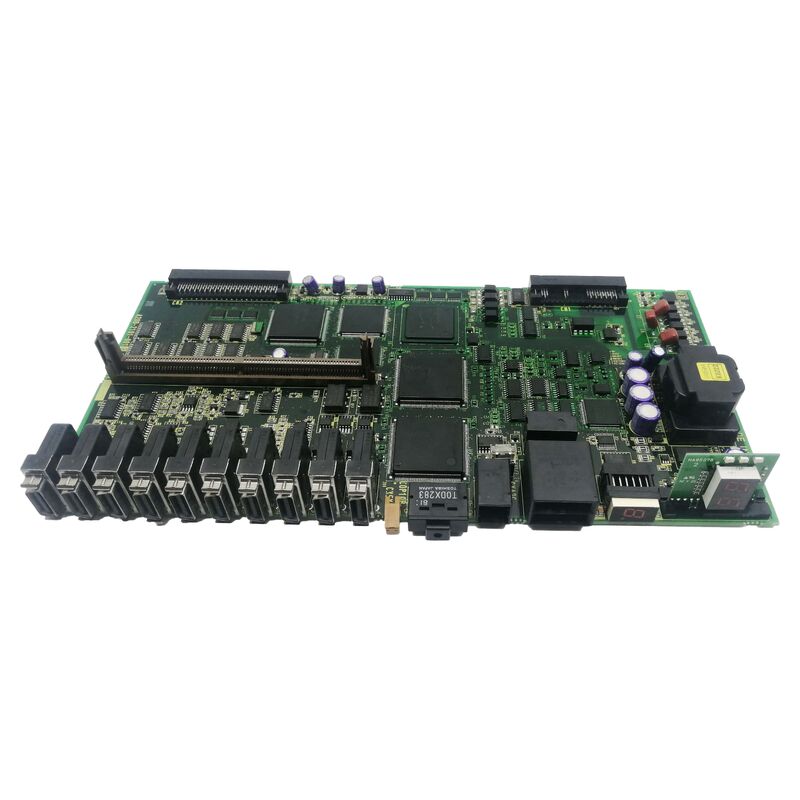

| モデル番号 | A20B-2101-0681 |
A20B-2101シリーズは,FANUCのCNCおよび自動化システムのための幅広いドライブとパワーボードをカバーしています.このシリーズでは,"電源板"として分類されたボードは,規制された電源を供給する重要な機能を担っています.動力モジュールやCNCハードウェアアセンブリ内の電子回路に安定した電源電圧を供給する.
A20B-2101シリーズの電源板の範囲は,いくつかの既知の機能的なアプリケーションを網羅しています:
アルファ-i PSM電源ボード:The A20B-2101-0390 family (including /08A and other revisions) is confirmed as the "POWER SUPPLY BOARD W/NOISE FILTER" for the Alpha-i PSM (Power Supply Module) high-power series — providing the 7-segment LED status display and integrated noise filter for PSM units同じシリーズのこのよく文書化されたボードは,他のA20B-2101電源ボードの文脈を設定します.
ドライブモジュール内部の電源板:A20B-2101の他の電源板は,内部5V,15V, and 24V logic supply rails within servo and spindle amplifier modules — converting from the available DC bus or control supply voltage to the precise voltages needed by the module's logic and interface circuits.
ベータ-iとαisシリーズ板:コンパクトのBeta-i SVM1ドライブとαisシリーズモジュールの電源ボードもA20B-2101番号で表示され,完全な駆動システムの電源配送ニーズに対応します.
| パラメータ | 価値 |
|---|---|
| 部分番号 | A20B-2101-0681 |
| タイプ | 電源ボード |
| シリーズ | A20B-2101 |
| 適用する | FANUC CNC ドライブと自動化 |
| 製造者 | FANUC株式会社 |
FANUCのCNC駆動キャビネットでは,内部電源電圧の質と安定性は,システムの信頼性に直接影響します.
論理供給の安定性:伺服増幅器の制御エレクトロニクス 微プロセッサ,ゲートドライバ,エンコーダーインターフェース 固い容量内での安定した5Vおよび3.3V電源が必要です.このレールに電圧の波動やトランジエントは論理エラーを引き起こす断続的なアラーム,または不規則なサーボ行動.
ゲートドライブ供給:IGBTゲート駆動回路は,IGBTを完全にオンとオフに切り替えるために,二極電源 (典型的には+15V/-15Vまたは+15V) を必要とする.ゲート駆動の供給が不十分であるため,IGBTは部分飽和状態で動作する.
制御電源隔離:内部電源ボードは,通常,高電圧バス側と低電圧論理側との間隔を保ちます.バスサイドのトランジエントから制御電子を保護し,安全なガルバン障壁を提供します.
A20B-2101-0681電源板が故障すると駆動モジュールの内部電源レールが壊れている場合 通常,駆動装置が電源自始電テストに失敗したり,電源アラームコードを生成したりします..
駆動モジュールの電源障害:FANUC駆動モジュールの電源配列が失敗する. LED インジケーターは内部論理電源がないことを確認する. 駆動システムのAC入力とDCバスが正常に確認される.A20B-2101-0681電源ボードの故障が確認されています. 内部DC-DC変換が失敗しました.交換はモジュールの論理供給と正常な動作を回復します.
断続的な駆動アラームの調査:CNC軸は ランダムなアラームを発生させ 動きや外部の配線と関連付けられませんテストは,アラームは,A20B-2101-0681の出力と相関を示しています 熱負荷下で短い一時的な状態に入る交換は断続的な欠陥を解決します.
Q1: 駆動モジュールは内部電源がない場合,A20B-2101-0681が欠陥部品であることをどのように識別できますか?
まず,モジュールの外部電源が正しいことを確認します.PSMからAC電源入力電圧とDCバスレベルを確認します.外部の電源が確認され,モジュールはまだ論理電源を示さない場合A20B-2101-0681は,その部品番号のラベルを読み取ることで識別されます.この特定のモジュールのための電源ボードであることを確認するために,ドライブモジュールのスペアパーツリストと比較.
Q2: FANUCの駆動用語では"電源板"と"電源板"の違いは何ですか?
FANUCのドライブモジュール言語では: aパワーボード(またはワイヤリングボード) は,高電流モーター出力とDCバス接続を運びます.電源ボード制御エレクトロニクスが必要とする低レベルに電圧を変換します. 制御エレクトロニクスは出力として論理電圧レベルで動作しますが,入力はDCバスから来る可能性があります.A20B-2101-0681は電源ボード (低電圧内部電源変換機)高電流の電源ボードではなく
Q3:A20B-2101-0681は,サーボアンプ・モジュール,スピンドルモジュール,PSMモジュールで使用されますか?
A20B-2101シリーズは3つの駆動タイプをすべてカバーしている. サーボアンプ,スピンドルアンプ,および電源モジュール (PSM).A20B-2101-0681の特定のホストモジュールのタイプは,インストールされたモジュールの内部にある部品番号ラベルから確認されます.FANUC メンテナンスのマニュアルにあるホストモジュールのスペアパーツリストと比較する.
Q4:A20B-2101-0681の交換は,保存されたドライブやCNCパラメータに影響を与えるのですか?
A20B-2101-0681の交換は,CNCのサーボまたはスピンドルパラメータ設定に影響しません.交換装置を装着し,電力を回復した後, 駆動モジュールの制御電子は,CNCのメインメモリに保存されている既存のCNCパラメータを使用して再起動します.
Q5:A20B-2101-0681の修正版はありますか?
多くのA20B-2101シリーズボードには,ハードウェア更新の繰り返しを示す /01A, /02Bなどの修正後足記が付いている.インストールされたボードラベルが特定の修正を示す場合 (例えば,A20B-2101-0681/01A),代替品の調達時に注意してください. 後編版は,通常,同じスロットで以前のバージョンと後方互換性があります.最新の可用修正は,適切な代替選択肢です..
