| 起源の場所 | 日本 |
| ブランド名 | FANUC |
| 証明 | CE RoHS |

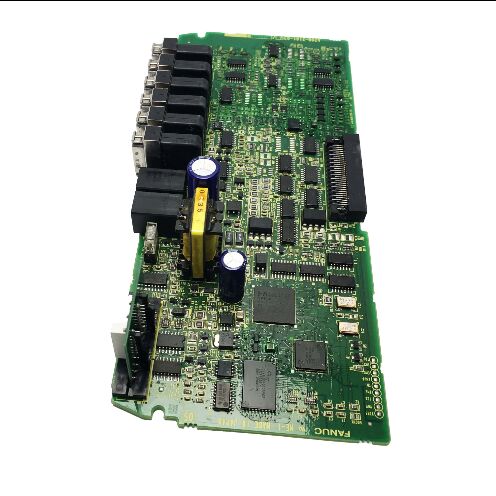

| モデル番号 | A20B-2101-0631 |
A20B-2101-0631 は、A20B-2101 シリーズ内の密接に関連した電源ボードのセット、つまり A20B-2101-0630、0631、0632、および 0633 で構成される 063x グループに属します。これらのボードは「FANUC 電源ボード」としてまとめてリストされており、同じドライブ ファミリ内で並列機能を提供するか、同じ電源ボード アプリケーションの先進的なバリアントをカバーしていることを示しています。
A20B-2101 シリーズ全体では、電源ボードはさまざまなドライブおよび電源のコンテキストで使用されます。
サーボアンプ電源基板：Beta-i SVM1 ドライブ用のボード (4A および 20A バリアント用の A20B-2101-0090 および 0091 など) および高電流単軸モジュール用の大型 Alpha-i シリーズ電源ボードが含まれます。
電源モジュールボード:サーボ ドライブ キャビネット全体に DC バス電源を供給する A20B-2101-0390 ファミリ (7 セグメント LED ディスプレイを備えた Alpha-i PSM ハイパワー ボード) が含まれます。
ロボットサーボ電源ボード:ファナック ロボット ジョイント ドライブ アセンブリ用の 6 軸サーボ ドライブ電源ボード (A20B-2101-0221、A20B-2101-0511) が含まれます。
A20B-2101-0631 は、この電源ボードのコンテキストで動作し、取り付けられている特定のドライブまたはアンプ モジュールに電源層機能を提供します。
| パラメータ | 価値 |
|---|---|
| 部品番号 | A20B-2101-0631 |
| シリーズ | A20B-2101 |
| タイプ | 電源基板 (PCB) |
| 家族 | A20B-2101-063x |
| 応用 | ファナック CNC ドライブシステム |
ファナックのサーボおよびスピンドルアンプモジュールでは、パワーボードは、制御ボードでは実行できない大電流層の機能を実行します。
DCバスインターフェース：電源ボードには、モジュールを DC バスに接続する重い銅導体と高電流コネクタが搭載されています。 200 ～ 300VDC のバス電位とモーターの加速中に流れるピーク電流により、このハードウェアは制御ボードのロジック レベル信号とは根本的に異なります。
モーター出力段インターフェース:電源基板は、三相出力を IGBT スイッチング段からモーター ケーブル コネクタに配線し、全定格モーター電流を流します。
電流検出:電源基板上のホール効果センサーまたは抵抗シャントは、モーターの相電流をリアルタイムで測定します。これらの測定値は、閉ループ電流調整のために制御基板にフィードバックされます。
熱管理:パワーボードは、制御ボードよりも物理的に IGBT ヒートシンクに近く、そのレイアウトはドライブの電力消費の熱インターフェイス要件に対応する必要があります。
ドライブ電源ボードの障害:FANUC ドライブ モジュールでは、過電流またはハードウェア保護アラームが発生します。制御基板は無傷であることが確認されています。 A20B-2101-0631 電源ボードが障害として識別されます。交換するとドライブの出力機能が回復します。
ドライブのメンテナンス用スペア:生産施設では、ドライブの迅速な修理を可能にするために、A20B-2101-0631 をローカル電源ボードのスペアとして保守しています。
Q1: A20B-2101-0631 を使用する具体的なドライブ モジュールは何ですか?
A20B-2101-0631 は、A20B-2101 電源ボードの 063x グループに属します。それを使用する特定のドライブ モジュールは、該当するモジュール内のボード ラベルで識別されます。取り付けられているドライブ モジュールのファナック メンテナンス マニュアルのスペアパーツ リストと部品番号を相互参照して、ボードの正確な機能的役割を確認してください。
Q2: A20B-2101-0630、0631、0632、0633 は互換性がありますか?
A20B-2101 シリーズの 063x ボードは、同じドライブ ファミリ内のバリエーションである可能性が高く、電流定格やインターフェイス構成が異なる可能性があります。これらはスペアパーツサプライヤーによってファミリーとしてまとめてリストされていますが、個々のボードは特定のモジュール仕様に適合しています。交換品を注文する前に、ボードのラベルでどの特定のバリアント (0630、0631、0632、または 0633) が取り付けられているかを確認してください。
Q3: A20B-2101-0631 にアクセスする前に適用される安全上の注意事項は何ですか?
電源ボードは、ドライブ モジュール内の DC バス電圧レベルで動作します。内部アクセスの前に、ドライブ モジュールのコンデンサ バンクが完全に放電されていることを確認してください。該当するモジュールのファナック保守マニュアルの放電待機手順に従い、内部ボードを取り扱う前に校正済みの DC 電圧計で確認してください。
Q4: A20B-2101-0631 を交換すると、ドライブのパラメータに影響しますか?
いいえ。ドライブ パラメータは、電源ボードではなく、CNC のメイン パラメータ メモリに保存されます。 A20B-2101-0631 を交換しても、保存されているパラメータ設定は変更されません。交換品を取り付けて電源を回復した後、CNC はサーボ通信インターフェイスを通じて既存のパラメータをドライブに適用します。
Q5: A20B-2101-0631 はコンポーネントレベルで修理できますか?
A20B-2101 シリーズ電源ボードのコンポーネント レベルの修理は、専門のファナック サービス センターが提供します。修理される一般的なコンポーネントには、電流検出抵抗、ゲート ドライバー IC、保護デバイスなどがあります。生産に不可欠なマシンの場合は、通常、修理よりもボードの直接交換の方が迅速です。可用性と納期の要件に応じて、どちらのオプションも実行可能です。
