| 起源の場所 | 日本 |
| ブランド名 | FANUC |
| 証明 | CE RoHS |
| モデル番号 | A20B-2101-0390 |

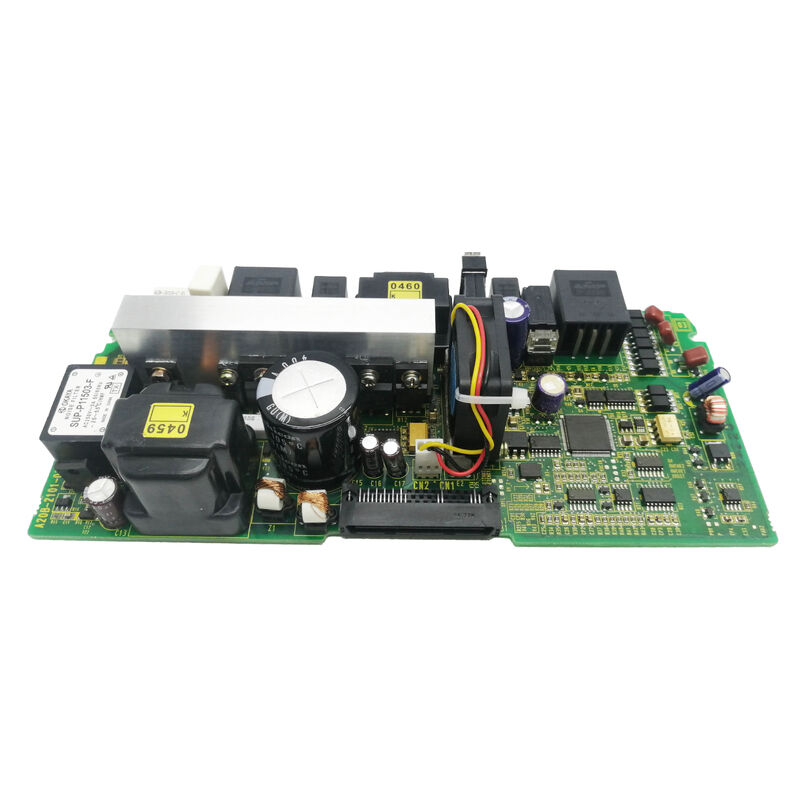

A20B-2101-0390は,FANUCのAlpha Iシリーズ駆動システムの印刷回路電源ボードです.電力供給モジュール (PSM) は,共有DCバスに接続されたサーボとスピンドルアンプの両方を含む,全駆動システムの中央電力変換ユニットとして機能します..
A20B-2101-0390 PCBは,PSM内の制御および監視ボードであり,以下を管理する.
修正制御:PSMは,受信する三相交流電源を制御されたDCバス電圧に変換する.電源PCBは,この整直プロセスを制御し,正しい電圧レベルのためにDCバスを監視する.
再生エネルギー処理サーボやスピンドル軸が減速すると 再生エネルギーが生成されますPSMは,このエネルギーを管理し,AC電源 (再生型PSM配置では) に返却するか,再生式抵抗器を通じて消散します.A20B-2101-0390が再生スイッチを制御する
DCバスモニタリング:電源PCBは DCバス電圧をリアルタイムで監視し,電源電子機器が損傷する前に 過電圧と低電圧状態を検出し,保護停止を誘発します.
状態表示:The 7-segment LED display on A20B-2101-0390 shows the PSM's operating status and alarm codes — providing direct visual indication of the power supply module's condition without requiring a CNC connection for basic diagnostics.
| パラメータ | 価値 |
|---|---|
| シリーズ型 | アルファ I |
| 板の種類 | 印刷回路 (電源) |
| ディスプレイ | 7段のLED |
| 騒音フィルター | 機内 |
| 適用する | アルファ I PSM 電源制御 |
"機内騒音フィルター"の仕様では,A20B-2101-0390に組み込まれたEMI (電磁気干渉) フィルタリングを識別する. Switching power electronics generate significant high-frequency electrical noise — both conducted noise that travels back onto the mains supply and radiated noise that affects nearby sensitive circuits.
A20B-2101-0390号の統合騒音フィルター:
実施されたEMI抑制Ferrite inductors and capacitors on the power supply PCB attenuate high-frequency switching noise before it reaches the mains conductors — reducing interference with other equipment on the same power supply.
準拠性On-board filtering is part of FANUC's drive design for CE marking and other EMC compliance requirements — ensuring the drive system meets the radiated and conducted emission limits specified for industrial machinery.
PSM電源PCBの故障:FANUC Alpha I 駆動システムは,PSM レベルアラームを発揮します. DC バスが設定できず,システムが電源を起動するとすぐに起動します.A20B-2101-0390電源PCBが故障であると確認交換は DC バスの設置と正常な運転を回復します
アルファ I 駆動システムの保守:生産施設のAlpha I駆動システムは 計画的な整備を受けますA20B-2101-0390は,継続的な信頼性の高い電源運用を確保するために,PSM電子機器の更新の一環として交換されます..
Q1: アルファI駆動システムにおけるPSM電源PCBの役割は何ですか?
FANUCのAlpha Iアーキテクチャでは,PSMは中央電源変換ユニットであり,すべての接続されたサーボとスピンドルアンプが使用するDCバスに三相交流電源を直線する.A20B-2101-0390は,PSM内の制御PCBです機能的なPSMがなければ,システム内のサーボまたはスピンドル駆動は動作できません.
Q2:A20B-2101-0390の7つのセグメントのLEDコードは何を示しているのですか?
7つのセグメントのディスプレイは,通常の動作中の状態コード (PSMがアクティブでDCバスが準備ができていることを確認) と故障状態のアラームコードの2種類の情報を示します.警報コードは数値で,各番号はFANUC Alpha I 伺服増幅器のメンテナンスマニュアルに記載されている特定の故障タイプに対応します.PSMの障害診断の出発点です.
Q3:A20B-2101-0390を交換する前にどのような安全対策が必要ですか?
PSMには,電源が切断された後,高電圧DCエネルギー (通常300~600VDCバス) を貯蔵する大きなフィルターコンデンサが含まれる.PSM内部にアクセスする前に:メイン電源を遮断して, メンテナンスのマニュアルで指定された放電時間を待つ (通常5〜10分). 内部のボードを操作する前に,正規電圧バスの電圧が30V未満であることを校正したボルトメートルを使用して確認します.
Q4:A20B-2101-0390を交換するには,駆動システムの再構成が必要ですか?
PSM電源PCBには,ユーザー設定可能なパラメータストレージはありません. すべてのサーボとスピンドルパラメータは,CNCのパラメータメモリに保存されます.代替装置A20B-2101-0390を設置し,電源を再稼働した後, PSM は DC バス を 正常に 設定 する 必要があります. 7 段 の ディスプレイ が 正確 な 準備 状態 を 示し て いる こと を 確認 し て,CNC を 起動 し て サーボ と スピンドル 駆動 を テスト する.
Q5: アルファ I PSM (A20B-2101-0390) は,以前のアルファ シリーズ PSMと何が違うのか?
"Alpha I"という名称は,FANUCのAlphaドライブシステムのiシリーズを表示します.更新された通信プロトコル. The Alpha I PSM uses a printed circuit power supply board (A20B-2101-0390) with integrated noise filtering and 7-segment LED diagnostics — features that reflect the Alpha I generation's design improvements over earlier PSM hardware.
