| 起源の場所 | 日本 |
| ブランド名 | FANUC |
| 証明 | CE RoHS |
| モデル番号 | A20B-2101-0350 |

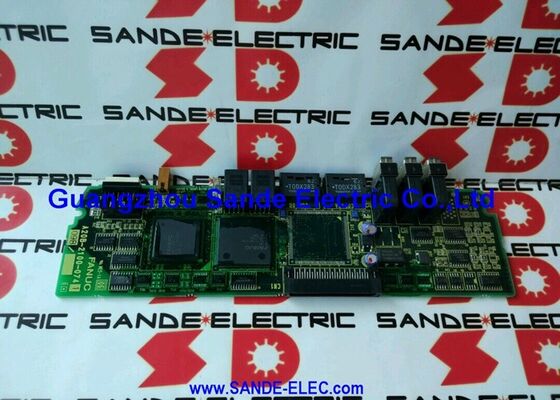

A20B-2101-0350 は、FANUC A06B-6141 Alpha iSP (i Spindle) シリーズ スピンドル アンプ内に搭載されるタイプ A 制御 PCB です。 A06B-6141 は、ファナックの Alpha i シリーズ統合スピンドル アンプで、整流器、回生ブレーキ、スピンドル インバータの機能を 1 つのコンパクトなユニットに統合しています。
制御 PCB (A20B-2101-0350) は、ドライブのインテリジェンス層です。それは以下を実行します:
主軸速度制御:シリアル スピンドル インターフェイスを介して CNC から速度コマンドを受信し、コマンドのスピンドル速度を達成するために必要なインバータ出力周波数と電圧を計算します。
方向制御:スピンドルオリエンテーション機能の管理 — 工具交換、リジッドタッピング同期、および Cs 軸輪郭加工のために正確な角度位置でスピンドルを停止します。
シリアル通信：ファナック シリアル スピンドル プロトコルを通じて CNC とスピンドル ドライブ間の通信を管理します。ステータス データ (速度、負荷、障害) を CNC に送信し、コマンド (速度基準、モード、イネーブル) を受信します。
保護機能:ドライブの温度、過電流、過電圧、エンコーダフィードバックの整合性を監視し、障害状態が検出された場合にドライブのディスプレイに適切なアラームコードを生成します。
| パラメータ | 価値 |
|---|---|
| 互換性のあるドライブ | A06B-6141 (アルファ iSP) |
| タイプ | A（タイプA制御基板） |
| コネクタ | CXA2B、CXA2A、JX4、JY1、JA7B、JA7A、JYA2、JYA3 |
| シリーズ | A20B-2101 |
| 関数 | スピンドル速度、方向、シリアル通信、保護 |
A20B-2101-0350 には、ドライブ システムの残りの部分と接続するいくつかの定義済みコネクタが搭載されています。
CXA2A / CXA2B:シリアル スピンドル通信コネクタ - スピンドル ドライブを CNC のシリアル スピンドル インターフェイスに接続します。これらは、CNC とドライブの間で双方向のコマンドとフィードバック データを伝送します。
JA7A / JA7B:スピンドル モーター位置エンコーダ フィードバック コネクタ — スピンドル モーターに取り付けられたエンコーダからモーター速度と位置データを受信します。
JYA2 / JYA3:追加のフィードバック コネクタ — 通常は、スピンドルの方向および Cs 軸機能で使用される位置コーダまたは方向センサー信号用です。
JX4 / JY1:スピンドルアンプの準備完了、アラーム出力、マシン I/O 信号などの追加信号用のインターフェイス コネクタ。
A06B-6141 スピンドル ドライブ アラーム — 制御 PCB 障害:FANUC Alpha iSP スピンドル アンプは、制御レベルのアラーム (電源障害ではありません) を発生します。スピンドル モーターとパワー ステージが正常であることが確認されました。 A20B-2101-0350 制御 PCB が障害として識別されます。交換すると主軸駆動機能が回復します。
スピンドルの向きの失敗:CNC マシニング センターでは、スピンドルの向きに問題が発生します。つまり、スピンドルが工具交換のための正しい位置で停止しません。方位センサーとエンコーダーを検証した結果、A20B-2101-0350 が制御障害として特定されました。
Q1: A20B-2101-0350 がスピンドル ドライブに適した制御 PCB であることを確認するにはどうすればよいですか?
ドライブの銘板からスピンドル アンプのモデル番号を特定します。A06B-6141 と表示されている場合は、A20B-2101-0350 が正しいタイプ A 制御 PCB です。また、取り付けられているボードのラベルで「タイプ A」の指定を確認してください。製品説明の「6141 シリーズ」は、A06B-6141 スピンドルアンプと一致します。
Q2: A06B-6141 スピンドル制御ボードの「タイプ A」とは何ですか?
ファナックのスピンドルアンプは、異なる制御 PCB 構成を使用する場合があります。タイプ A とタイプ B の指定により、これらのバリエーションが区別されます。タイプ A は、A06B-6141 の標準制御ボード構成です。間違ったタイプ（タイプ A の位置にタイプ B）を取り付けると、通信障害や制御エラーが発生します。ご注文前に必ず取り付けボードのラベルでタイプをご確認ください。
Q3: A20B-2101-0350 の障害を具体的に示すスピンドル アラームは何ですか?
制御 PCB 障害は通常、ドライブの LED に表示されるアラーム 9 (シリアル通信エラー)、アラーム 24 (モーター制御エラー)、またはアラーム 73 (制御カード障害) など、スピンドル シリアル通信グループまたは制御レベルの障害コードでアラームを生成します。電力段アラーム (過電流、過電圧) は通常、制御基板ではなく電源 PCB または IGBT を指します。
Q4: A20B-2101-0350 を交換するには、スピンドルパラメータの再入力が必要ですか?
スピンドル パラメータは、ドライブの制御 PCB ではなく、CNC のスピンドル パラメータ メモリに存在します。交換用 A20B-2101-0350 を取り付けた後、CNC は電源投入初期化シーケンス中にシリアル スピンドル インターフェイス経由でスピンドル パラメータをドライブに再ダウンロードします。生産に戻る前に、速度範囲全体でスピンドルが正常に動作することを確認してください。
Q5: A20B-2101-0350 を交換する場合、どのような ESD および安全上の注意事項が適用されますか?
CNC とスピンドル ドライブの電源を完全に切ります。ドライブキャビネットを開ける前に、校正済み DC 電圧計を使用してドライブの DC バスコンデンサが完全に放電されていることを確認してください。DC バス電圧は 600V を超える可能性があり、主電源を取り外した後も持続します。 A20B-2101-0350 は、ESD 安全な表面上で接地された静電気防止リスト ストラップを使用して取り扱ってください。
