| 起源の場所 | 日本 |
| ブランド名 | FANUC |
| 証明 | CE RoHS |
| モデル番号 | A20B-2101-0025 |

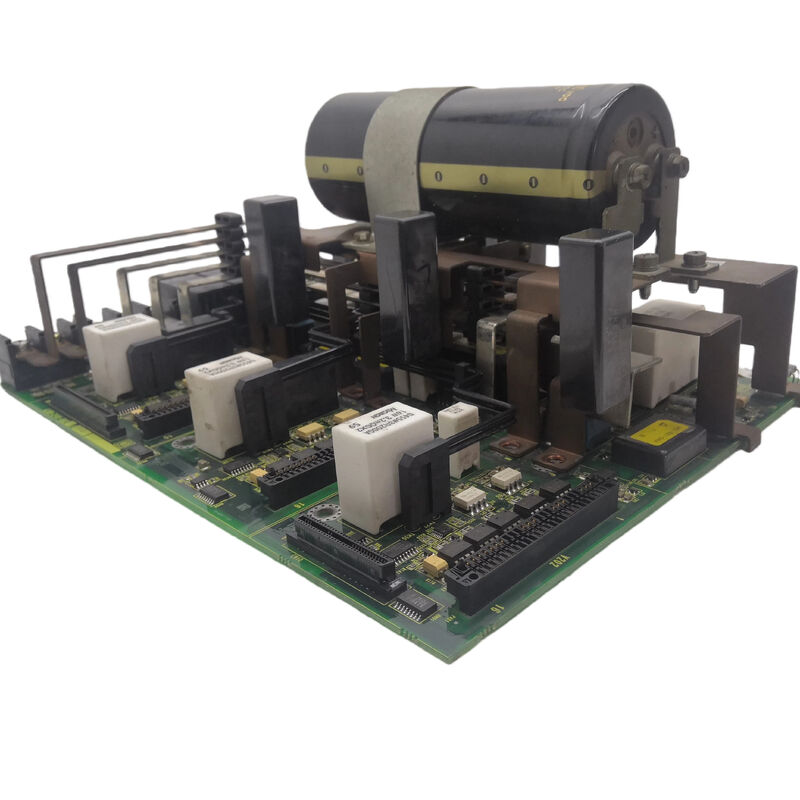

A20B-2101-0025は,FANUC A06B-6134 Beta SVSPシリーズの中で最も優れたバージョンである三軸配置に対応しています.双軸A06B-6134-H203が2軸のターンと単純な加工センターをカバーする場合,A06B-6134-H303 (H303#AまたはH303#C) は,同じ統合ユニット形式内の3軸加工センターの構成を可能にする3番目のサーボチャネルを追加します.
SVSPM1-40/40/40-15iの指定は,次の能力を分解する.
双軸A20B-2101-0022と比較すると三軸のA20B-2101-0025は,第3のサーボモーター軸に必要な追加の40Aのサーボチャネルを供給し,1つの統合駆動ユニット内のコンパクトな3軸のCNC垂直加工センターを可能にします..
| パラメータ | 価値 |
|---|---|
| 板の種類 | 電源配線カード |
| 構成 | 三軸 + 15kW スピンドル |
| サーボチャネル | 3 × 40Aピーク |
| スピンドル | 15kW |
| 互換性がある | A06B-6134-H303 (#A, #C) |
| シリーズ | A20B-2101 |
二軸ユニット (H203用のA20B-2101-0022) と三軸ユニット (H303用のA20B-2101-0025) は,軸と物理的なハードウェアスケールがカウントされるため,異なる電源ボードを使用します.
これらの違いにより,A20B-2101-0025はA20B-2101-0022とは物理的に区別される.
βiSVSP3電源板の障害:A06B-6134-H303#A SVSP3装置を搭載した3軸のCNC加工センターは,3つのサーボ軸とスピンドルを同時に影響するハードウェア保護アラームを開発します.A20B-2101-0025 パワーボードが故障として識別されていますボード交換は4つのチャンネルを回復します.
コンパクト加工センターの駆動修理:完全な駆動システムとして三軸SVSP3を使用する小さなCNC垂直加工センターでは,電源板の交換が必要です.A20B-2101-0025は,この特定のユニットのための唯一の利用可能なボードレベルの修理オプションを提供します.
Q1:A20B-2101-0025は,A06B-6134のH303#AとH303#Cの両方で使用されていますか?
A06B-6134-H303は#A (標準インターフェース) と#C (C型インターフェース) のバリエーションで存在します.パワーボードA20B-2101-0025は,通信インターフェイスタイプから独立した高電流出力段階を提供します.. 両方とも同じ電源ボードを共有しているかどうかは,接続器やハードウェアの違いがあるかどうかにかかっています.特定のユニットの内部文書から確認してください.
Q2:A20B-2101-0025の40Aチャネルで駆動できるサーボモーターは?
1チャネルあたり40Aピークは,bi22からbi40級モーターおよび比較可能なbiSシリーズモデルをカバーする最大40Aピークまで指定されたFANUC Betaサーボモーターをサポートします.これは,二軸型H203の13Aチャンネルよりもかなり高い.3軸の加工センター軸負荷をより要求するより大きなサーボモーターを可能にします.
Q3:A20B-2101-0025は,二軸ユニットでA20B-2101-0022を入れ替えますか?
3軸電源板 (A20B-2101-0025) は,二軸電源板 (A20B-2101-0022) と異なる物理的なレイアウトとコネクタ構成を有する.配列番号は異なる (H303 vs H203) で,交換できない..
Q4:A06B-6134-H303の放出安全要件は,A20B-2101-0025にアクセスする前にどのようなものですか?
SVSP3ユニットは,追加のサーボチャネルとより高い組み合わせた電力により,二軸H203ユニットよりも大きな内部コンデンサターバンクを持っています.FANUC メンテナンスのマニュアルに従って,内部ボードにアクセスする前に完全な放出待ち時間を許可する.充電指示灯のLEDを観察することに加えて,校正されたDCボルトメートルで放電を確認します.
Q5:A20B-2101-0025の交換は,CNCパラメータに影響するのですか?
いいえ,すべてのサーボとスピンドルパラメータは CNCのメインパラメータメモリに保存されています.交換装置A20B-2101-0025を装着し,電力を回復した後3つのサーボチャネルとスピンドルに既存のパラメータを自動的に適用します.
