Fanuc A20B-2101-0012 モジュール A20B21010012 A2OB-21O1-OO12

A20B-2101-0012 FANUC Beta βiSVPM2 サーボ/スピンドル駆動板 A06B-6134シリーズ / 双軸 + 15kW SVSP / 0i-MC と 18/21i-B CNC

A06B-6134 1つのユニット,3つのドライブ機能

FANUC A06B-6134 シリーズ Beta SVSP (Servo/Spindle Power) ユニットは,スペースとコスト効率が重要な小さな CNC 機械ツールのために設計された統合ドライブです.異なるモジュールが3つを占める3つの機能が1つのハウジングに統合されます:

統合された直流バス電源:ユニットには独自の電源変換段階がある.外部のPSM (電源モジュール) が不要である.ACの電源は,ユニットに直接接続され,内部直線器は,サーボとスピンドル出力段階のためのDCバスを生成.

2つのサーボ軸のチャネル:2つのサーボ軸 (CNC回路上のXとZ,または小さな加工センター上のXとY) は,同じユニットから駆動されます.各チャネルは,bi8およびbi12クラスのベータサーボモーターにマッチされた13Aピークで評価されています.

15kW スピンドル制御:3つ目のチャネルは,スピンドルモーターを動かす. 装置は,biLP15クラス (15kW) までのスピンドルモーターを動かすように指定されています.

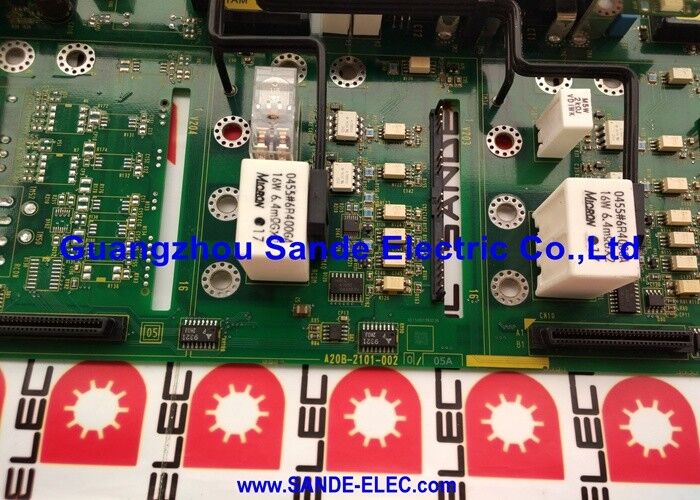

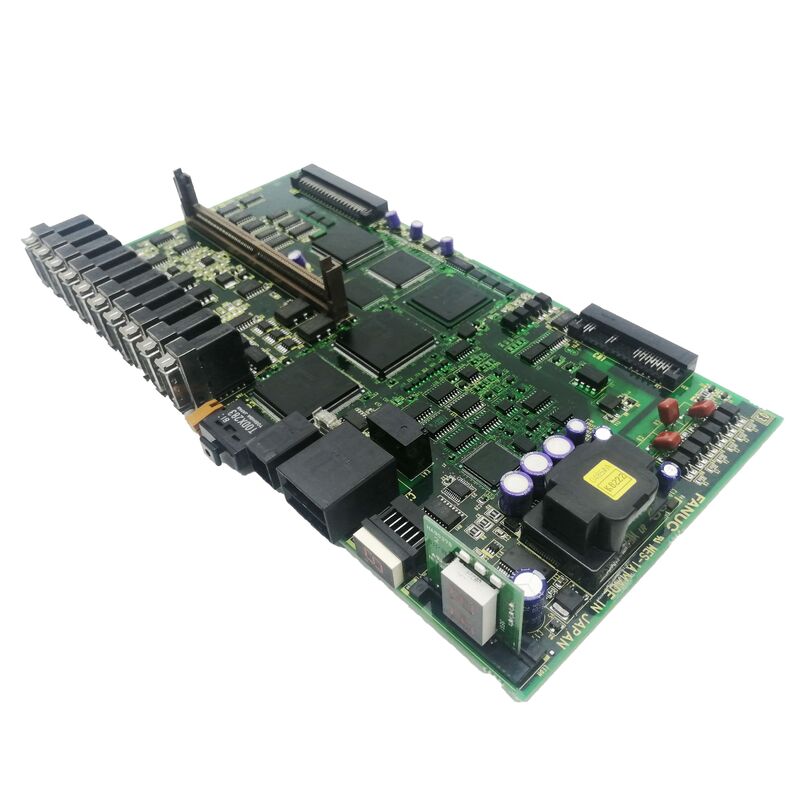

A20B-2101-0012は,この統合ユニットの内部にある伺服/スピンドル駆動ボードです. A06B-6134-H203#A組装の一部としてA20B-2101-002x電源ボードと一緒に確認された主要なPCBの1つです.

主要な製品情報

機械 ツール の 文脈 この ユニット が どこに 見 られる か

A06B-6134 SVSPは,通常"より要求が低いCNC機械ツール"に存在しますアルファ-i キャビネット ハードウェア (別々のPSM + SVM + SPM) が物理的にも経済的にも不均衡である訓練機械.

このユニットは",通常は遅い 18/21i-B コントロールまたはより安価な代替品として人気のある 0i-MC コントロールシステムでリリースされる".

• 3軸のコンパクトなCNC加工センターでは,XとYの2つのサーボチャネルを使用し,Zは別々にまたは専用ドライブによって操作されます.
• CNC回路はX (クロススライド) とZ (キャリッジ) の2つのチャネルを使用し,スピンドルチャネルはメインターニングスピンドルを動かす.

このユニットの内部にあるA20B-2101-0012駆動ボードは,これらのチャネルのためのサーボとスピンドルスイッチを管理します.

応用シナリオ

SVSPドライブボードの故障:A06B-6134-H203#A SVSPユニットを持つコンパクトなCNC加工センターは,サーボまたはスピンドルアラームを開発する.外部の故障を除外した後,A20B-2101-0012駆動ボードが故障であると識別される.ボードレベルの交換は,完全なドライブ機能を回復します.

CNC 統合 メンテナンス0i-MC CNC加工センターの改修を担当するサービスワークショップは,SVSPユニットの包括的な修理の一環として,A20B-2101-0012を置き換えています.

よくある質問

Q1:A20B-2101-0012は電源板 (A20B-2101-002x) か,A06B-6134-H203の別板ですか?

A06B-6134-H203#Aに"A20B-2101-002x & A20B-2101-0012を含む"と記されている.2つのボードは異なる機能を果たしている. A20B-2101-002x (他の場所ではA20B-2101-0022として記述されている) は,高電流経路を運ぶ電源配線ボードである.A20B-2101-0012は,制御ロジックを提供するサーボ/スピンドル駆動ボードです.どちらも同じSVSPユニットに存在します.

Q2:A06B-6134-H203はA20B-2101-0012で指定されているサーボモーターは?

A06B-6134-H203#A軸のチャネル毎の13Aの評価は,bi8およびbi12クラスのFANUC Betaサーボモーターと一致する.より高い評価モーター (bi22,bi40) は,より高い電流駆動を必要とする.サーボドライブハードウェアを交換またはアップグレードする前に,マシン名札からサーボモーターモデルを確認.

Q3:A20B-2101-0012を交換するには,サーボまたはスピンドルパラメータの変更が必要ですか?

A20B-2101-0012ドライブボードの交換は,保存されたパラメータ値に影響しません.交換装置を装着し,電力を回復した後, SVSP ユニットは,既存の CNC パラメータセットの下で,その駆動機能を再確立します.

Q4: SVSP ユニット内の A20B-2101-0012 にアクセスする前にどのような安全対策が適用されますか?

A06B-6134 SVSPユニットにはDCバスコンデンサターバンクが組み込まれています.ユニットのコンパクトサイズにもかかわらず,ACメーターを外した後もコンデンサターは危険な電圧を維持しています.A06B-6134 ユニットの FANUC Beta i シリーズ メンテナンス マニュアルの放出待ち手順に従ってください.内部ボードにアクセスする前に DC ボルトメーターでバスの放電を確認します.

Q5: 製品説明に"biSVPM2"とは何か?

"biSVPM2"という表記は,A20B-2101-0012ボードが属するA06B-6134 SVSPユニット内の機能モジュールを識別する.これは,SVSPユニットのBeta i Servo/Spindle Power Moduleセクションを指し,この内部モジュールをユニットの電源セクションおよび他の内部組成から区別します..
