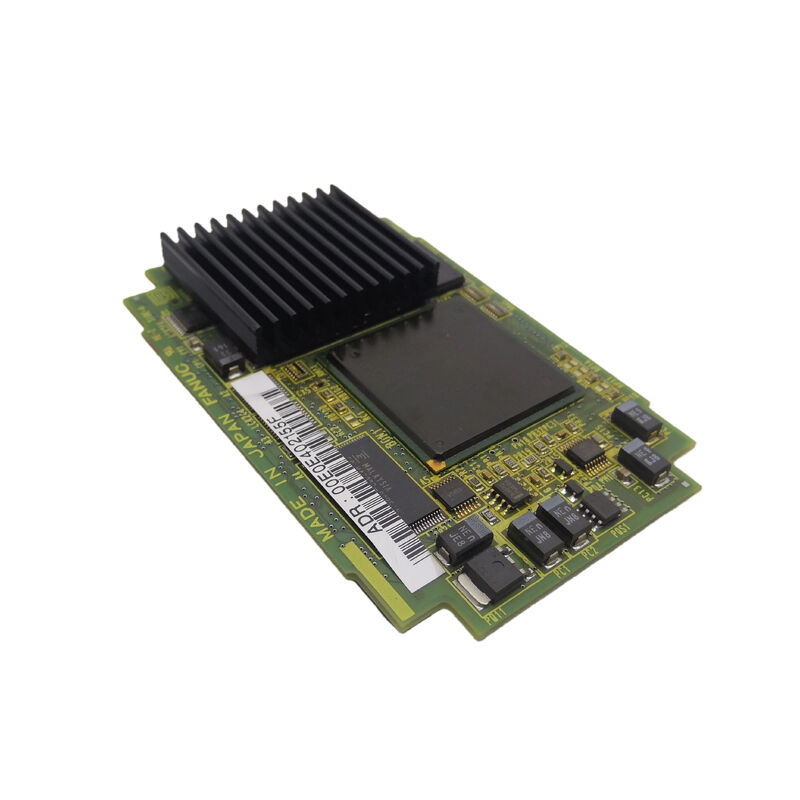

FANUCPC制御ボード A20B21000802 A2OB-21OO-O8O2 A20B-2100-0802 コンピュータの制御ボードは,

A20B-2100-0802 FANUC アルファ-i スピンドル モジュール コントロール / インターフェイス PCB CNC スピンドル アンプ / A20B-2100 シリーズ

スピンドル制御PCB スピンドルモジュールの内部のインテリジェンス

FANUC Alpha-i スピンドル増幅モジュール (Alpha SPMC iシリーズ) は,機械ツールのメインスピンドルモーターを動かす駆動装置です.それはPSM (電源モジュール) からDCバス電力を取り,それを変頻に変換スピンドルを加速させ,切削負荷の下でプログラムされた速度で保持し,ツール変更のために正確なスピンドル方向性を実行するために必要な変電電電圧AC出力.

A20B-2100-0802は,制御とインターフェースボード 電子層です.

CNCから速度コマンドを受け取る:シリアルスピンドルインターフェイスを通じて,制御PCBは,CNCの命令されたスピンドル速度を受け取り,Mコード機能 (スピンドル開始,停止,方向性) を受け取り,スピンドル状態をCNCに返します.

速度制御を実行する:The control PCB runs a closed-loop speed control algorithm — comparing commanded speed against the feedback signal from the motor's speed sensor and generating the output frequency and voltage commands needed to maintain the commanded speed under varying cutting loads.

保護機能を管理する超速,超電流,モーターの過熱,DCバス故障信号は 制御ボードで処理されます.ボードがスピンドルを起動し,適切なアラームコードを生成します.

出力 IGBT ステージを制御する:コントロールボードからのゲートドライブ信号は,スピンドルモジュールのIGBT電源装置を切り替えて,3相モーター電流を生成する.

主要な製品情報

スピンドル制御ボードの故障 症状

スピンドル制御PCBが故障すると,機械のスピンドルは正常に機能できない.典型的な故障表現:

スピンドルは命令速度に達しない:速度調節ループが故障します スピンドルは誤った速度でオープンループで動作するか,負荷変化に反応できません.

スピンドル通信アラーム:CNCはシリアル・スピンドル通信を失い (SPN01,SP02,SP08のアラームコードは,CNCの世代によって異なります) ・CNCのスピンドル・カードとA20B-2100-0802のシリアル・リンクが切断されています.

スピンドルアラームを即座にオンにします制御ボードの保護回路は,正常な動作を妨げる状態を検出し,外部モーター,ワイヤリング,または熱障害によって引き起こされないスピンドルアラームコードを生成します.

応用シナリオ

アルファ-i スピンドル モジュールの制御ボードの故障:機械加工センターのスピンドルは連続通信アラームを発揮し,起動できない.スピンドルモーターとケーブルを正しくテストする. A20B-2100-0802スピンドル制御PCBが欠陥であると識別される.板の交換は,スピンドル通信と速度調整を回復します.

スピンドル速度調節障害:CNC回転器のスパインドルは切削負荷下では命令速度を維持できない. 速度が著しく低下し回復しない. A20B-2100-0802の速度制御アルゴリズムのハードウェアが欠陥がある.板の交換により 速度の規制が回復.

よくある質問

Q1: A20B-2100-0802は,スピンダルのモジュールを完全に取り除かずに交換できますか?

A20B-2100-0802は Alpha-i スピンドルモジュールの内部にある内部PCBです.ボードにアクセスするには,モジュールをドライブキャビネットから取り出してベンチで開く必要があります.FANUC スピンドルアンプのメンテナンスの手動手順に従って実行された内部ボード抽出板は,ハウジング,ワイヤリングボード,または電源装置を入れずに置き換えることができます.

Q2:A20B-2100-0802は,スフィンダルモーターソフトウェア (ファームウェア) を搭載していますか?

A20B-2100-0800級のボードは,モーターソフトウェアの設定 (モータータイプのファームウェアを示すH550,H553,H570,H580,H580コード) がスピンドル制御ボードに配置されている.A20B-2100-0802 代替品の調達時, 板に原装と同じエンジン型ファームウェアが付属しているかどうかを確認します.空白または異なるファームウェアボードが付属している場合は,CNC (モーター選択パラメータ) のスピンドルパラメータの設定を検証し,ボードのファームウェアをインストールされたスピンドルモーターに合わせて更新する必要がある場合があります..

Q3:A20B-2100-0802が故障した可能性があることを示すスパインドルアラームコードは何ですか?

コントロールボードを指すスピンドルアラームには:SP01 (モーターの過熱は,モーターの温度が正常に確認された場合,制御ボードの処理の誤りである可能性があります)SP02 (速度偏差は,調節の故障かもしれない), SP08 (スピンドルシリアル通信のエラー,CNCとスピンドル制御ボードのリンクが切断された)SP24/SP25/SP30 (IPMまたは電源装置に関連するアラームは,制御ボードからの不正なゲートドライブコマンドから発生する可能性があります)外部の欠陥 (モーターの巻き込み,エンコーダー,配線) はまず排除する必要があります.

Q4: A20B-2100-0802 を交換するには,スピンドルパラメータの変更が必要ですか?

ほとんどのスピンドルパラメータは,CNCのメインパラメータメモリに保存され,交換ボードを装着した後,自動的に再適用されます.パネルにモーターファームウェアが組み込まれている場合 (A20B-2100-0800ファミリーノートに記載されている),CNCのスピンドル選択パラメータが交換ボードのファームウェアと一致していることを確認します.不正なモーターファームウェアとパラメータの不一致は,スピンドルパフォーマンスやアラーム条件が悪い原因です.

Q5: A20B-2100-0802 にアクセスする前に安全な放出手順は?

Alpha-i スピンドルモジュールは DC バスコンデンサータバンクを含んでおり,電源を切った後に危険な電圧を保持します.FANUC Alpha-i スピンドル増幅器のメンテナンスマニュアルでは,特定のモジュール電力の指定値の放電時間を指定します.. モジュールを開ける前に,常に指定された時間を待って,DCボルトメーターで確認します. スピンドルモジュールの充電指示灯LED (存在する場合) は,放電が進行しているときに信号します.
