| 起源の場所 | 日本 |
| ブランド名 | FANUC |
| 証明 | CE RoHS |
| モデル番号 | A20B-2100-0762 |
FANUC Alpha-i サーボシステムでは,PSM (電源モジュール) は動力キャビネットの左端に位置します. Every SVM (servo amplifier module) and SPM (spindle amplifier module) in the system draws its operating power from the PSM — the PSM converts the incoming AC mains supply into the regulated DC bus voltage that the amplifier modules use to drive motors.
PSMは受動型トランスフォーマーではなく 活性直線と再生回路, DCバス電圧の 知的監視,システムに停止命令を与えられたり,故障が検出されたりすると,直流バスを中断する電源切断メカニズムこの情報はすべて PSM内の PCB によって制御されています.

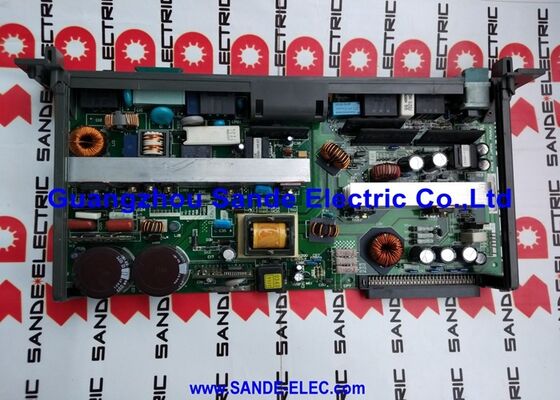

A20B-2100-0762はこの制御ボードです Alpha-i PSMの電子コアです DCバス電圧の制御を管理し PSMの内部温度と動作状態を監視します必要に応じて電源オフのシーケンスを実行します.
| パラメータ | 価値 |
|---|---|
| 理事会の機能 | 電源切断付きのPSM制御ボード |
| モジュールシリーズ | FANUC アルファ-i |
| モジュールの種類 | PSM (サーボ電源モジュール) |
| 代替 | A20B-2101-0392 について |
| 適用する | CNC サーボシステム DC バス供給 |
A20B-2100-0762装備のPSMに組み込まれた電源切断機能は,すべてのアンプモジュールへのDCバス供給の制御終了を提供します.標準的なプログラム完了を通じて操作者の停止,または緊急停止 PSMの電源切断回路は,安全でDCバスを放電し中断することで反応します.
制御されたシャットオフなしでは,DCバスコンデンサの残留電荷は停止命令の後も増幅器に供給を続け,安全上の危険性を生み出し,システムの再起動能力を遅らせます.電源オフ機能は,停止コマンド後に定義された時間枠内でDCバスが安全な電圧に達することを保証します.システムが安全性や再起動の順序の両方に予測可能になります
A20B-2100-0762が故障すると,PSMは電源切断の順序を正しく設定できなくなり,PSMのアラームが発生し,DCバスが起動時に有効になれない場合,バス電圧の異常な動作.
PSM コントロールボードの障害:FANUC Alpha-i駆動システムは,電源を入れると直流バス電圧を確立できず,PSMはアラームを表示し,初期セルフチェックを超えて進まない.AC入力とDCバス回路が完整であることを確認した後, A20B-2100-0762 コントロールボードが故障であると確認されます. A20B-2101-0392 を交換または装着すると,PSM が正常な動作に戻ります.
PSM電源切断障害:駆動システムは制御停止を実行できない. DCバスはE-stopコマンドで正しくシャットダウンしない.診断は,A20B-2100-0762の電源切断回路に欠陥を追跡する.ボードを交換すると正しいシャットダウンシーケンスが復元されます.
Q1:A20B-2100-0762とA20B-2101-0392の違いは何ですか?
A20B-2101-0392は,A20B-2100-0762の更新された交換機である. 交換機は,AC 400?? 480Vで6110および6120 HVシリーズAlpha-i PSMユニットに対応している.-0762と -0392は同じ機能的な役割 (電源切断付きPSM制御ボード) を共有しているが, -0392はFANUCのAlpha-i PSM製品進化におけるハードウェア更新を反映している.交換装置を装着する前に PSM モデルの互換性を確認します.
Q2: DC バスがサーボアンプに接続されていないと,PSMは動作できますか?
PSMは,アンプが接続されなくてもDCバス電圧を確立し保持することができる.これは,PSMを孤立してテストするのに役立ちます.しかし,PSMの通常の動作状態は,DCバス上のアンプで,システムはバス負荷を監視し,アンプの状態信号に反応します.接続されたアンプなしで PSM を長時間操作することは標準的な動作条件ではなく,PSM 構成に応じて保護アラームを起動する可能性があります.
Q3:A20B-2100-0762の制御ボードが故障したことを示すアラームコードは何ですか?
FANUC Alpha-i PSMアラームは,PSMの状態LEDに表示されるか,SVアラームコードとしてCNCに伝達される.電源切断回路の故障制御板の故障の候補である.単軸のサーボアラームまたはモーター特有のアラームは,通常,PSMではなく,サーボアンプモジュールを指します.
Q4:A20B-2100-0762を交換した後,PSMにパラメータ設定が必要ですか?
PSM制御ボードは,CNC伺服パラメータを搭載していない.これらはCNCのメインパラメータメモリに残ります.しかし,PSMは内部ハードウェア構成または校正データを保存することができます.交換板を装着した後設定アラームが表示される場合,電源を入力し,PSMが自動チェックを完了し,DCバス電圧を正常に設定するかどうかを観察します.交換後の確認手順については,Alpha-i 伺服増幅器の保守説明書を参照してください..
Q5: PSM の内側で 装置の電源が切れた状態で作業することは安全ですか?
電源を切った直後ではない.PSMのDCバスコンデンサは,AC電源が切断された後に危険な電圧充電を維持する.FANUC Alpha-i サーボアンプの メンテナンス マニュアルに指定された放電間隔を待つ (通常は20~30分)(または電荷LED表示がコンデンサが放電されたことを示すまで) PSMハウジングを開けるか,A20B-2100-0762ボードを含む内部部品を扱う前に.
