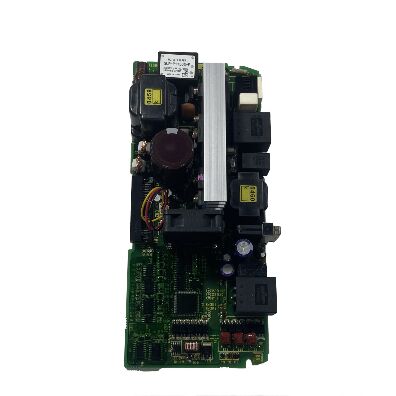

Fanuc A20B-2100-0740 PC制御ボード A20B21000740 A2OB-21OO-O74O

A20B-2100-0740 |ファナック αisシリーズ SVM1-160i 制御基板 ― 160A 単軸 / A06B-6114-H106 / 配線基板 A16B-2203-0662

αisシリーズ — 高性能CNC向けに強化されたアルファサーボ

ファナック αis（アルファ iS）シリーズは、高速・高精度加工に特化した Alpha-i サーボドライブプラットフォームの進化版です。 「iS」指定 (i = i 世代、S = 高速または拡張仕様) により、このシリーズは、最大限の輪郭形成パフォーマンスが優先されるアプリケーションにおいて、標準の Alpha-i ドライブより上位に位置します。

αis シリーズ SVM1 モジュール (A06B-6114 シリーズ) は、このプラットフォーム用の単軸サーボ アンプ モジュールで、さまざまな軸モータ要件に対応する一連のピーク電流定格をカバーします。

A20B-2100-0740 は、SVM1-160i— 160A ピーク電流バリアントは、αis 製品範囲の中で最も負荷の高い単軸アプリケーションに対応します。

主な仕様

制御基板と配線基板の補完機能

SVM1-160i には、次の 2 つの主要な PCB が含まれています。

A20B-2100-0740 (制御 PCB):インテリ層。 FSSB 経由で CNC と通信し、HRV 電流制御アルゴリズムを実行し、エンコーダ フィードバックを処理して、IGBT デバイスのゲート駆動信号を生成します。

A16B-2203-0662 (配線基板):物理コネクタ層。 DC バス端子接続、三相モーター出力接続、エンコーダー ケーブル コネクタ、およびドライブ キャビネット配線への機械的インターフェイスを提供します。 160A 定格の導体を搭載しています。

A20B-2100-0740 の障害は通常、FSSB 通信エラーまたはサーボ制御障害として現れます。 A16B-2203-0662 配線基板の障害は、電源出力または接続関連の症状として現れます。

アプリケーションシナリオ

SVM1-160i 制御ボードの障害:ファナックαis SVM1-160i (A06B-6114-H106) は、FSSB 通信アラームを発生します。配線基板と電源デバイスは正しくテストされます。 A20B-2100-0740 が障害として特定されます。交換するとサーボ通信と制御が回復します。

重切削マシニングセンターの軸メンテナンス：重量割出テーブルを備えた大型横形マシニングセンタの回転軸にはSVM1-160iが採用されています。計画メンテナンス中に、A20B-2100-0740 は生産中の制御ボードの障害を防ぐために事前に交換されます。

よくある質問

Q1：αisシリーズとは何ですか？また、標準のAlpha-i（αi）シリーズとの違いは何ですか？

αis (アルファ iS) シリーズ (注文番号 A06B-6114) は、Alpha-i ドライブ プラットフォームの強化バージョンで、金型、航空宇宙、精密加工アプリケーションの高速、高精度加工要件に最適化されています。 αisシリーズは、標準のA06B-6096（Alpha-i FSSB）シリーズと比較して、モーターとドライブの設計を見直しました。 A20B-2100-0740はαis A06B-6114シリーズ専用であり、標準のA06B-6096シリーズで使用されているA20B-2100-0540と互換性はありません。

Q2: A20B-2100-0740 の交換にはサーボパラメータの変更が必要ですか?

いいえ。サーボ パラメータ (モータ ID、エンコーダ タイプ、ゲイン値、電流制限) は、CNC のメイン パラメータ メモリに保存されます。制御 PCB を交換しても、これらの保存された値は影響を受けません。交換用 A20B-2100-0740 を取り付けた後、CNC は FSSB 通信を再確立し、既存のパラメータを新しいボードに適用します。

Q3: SVM1-160i 内で A20B-2100-0740 を取り扱う前に、どのような放電安全性が適用されますか?

SVM1-160i は、定格が 160A であるため、小型の SVM1 バリアントよりも大幅に大きな DC バス コンデンサ バンクを備えています。より多くのエネルギーが蓄積されると、AC 電源の除去後に必要な放電時間が長くなります。モジュールを開く前に、αis シリーズ保守マニュアルに指定されている待ち時間を必ず守ってください。校正済みの DC 電圧計を使用して放電を確認します。

Q4: A20B-2100-0741 (バックボード) は A16B-2203-0662 と同じですか?

A20B-2100-0741 は、αis SVM1 ドライブ ファミリの関連配線/バックボード コンポーネントである「サーボ ドライブ バックボード サーキット ボード」としてリストされています。ファナック αis 保守マニュアルでは、SVM1-160i 用の配線基板 (A06B-6114-H106) として A16B-2203-0662 が特定されています。どちらも物理コネクタと高電流接続機能を提供しますが、どの特定のボードが取り付けられたモジュールに適用されるかをドライブのマニュアルで確認してください。

Q5: A20B-2100-0740 は SVM1-360i (A06B-6114-H109) で使用できますか?

いいえ。SVM1-360i は、異なる制御 PCB (A20B-2100-0830) と異なる配線基板 (A16B-2203-0625) を使用します。 360A ピーク電流定格には、160A SVM1-160i とは異なる電流フィードバック スケーリングとゲート ドライブ インターフェイス ハードウェアが必要です。これらの制御ボードは、αis SVM1 ファミリ内の特定の電流定格に対応しており、モデル間で交換することはできません。
