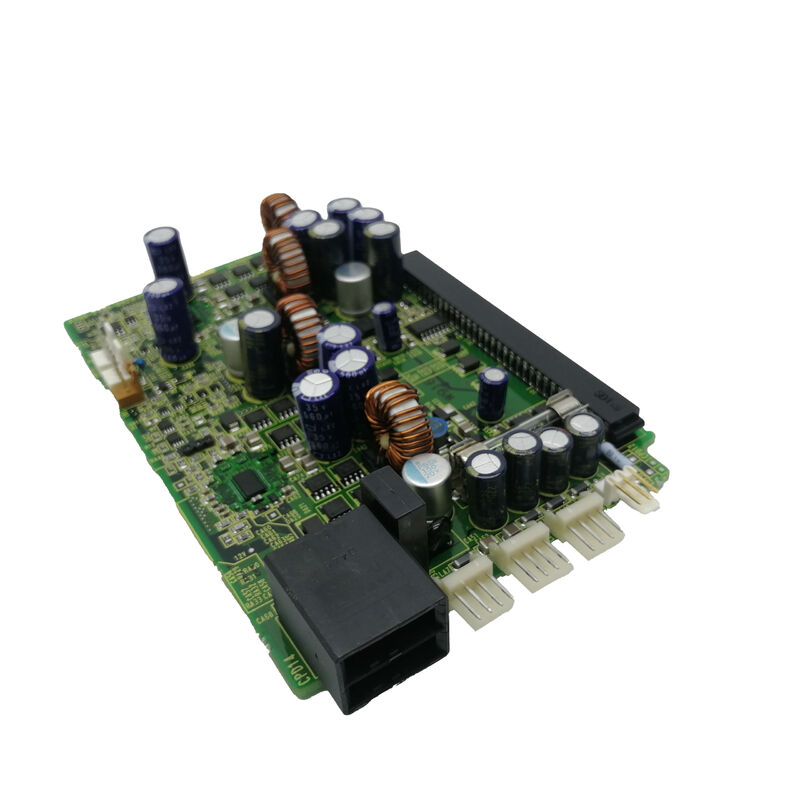

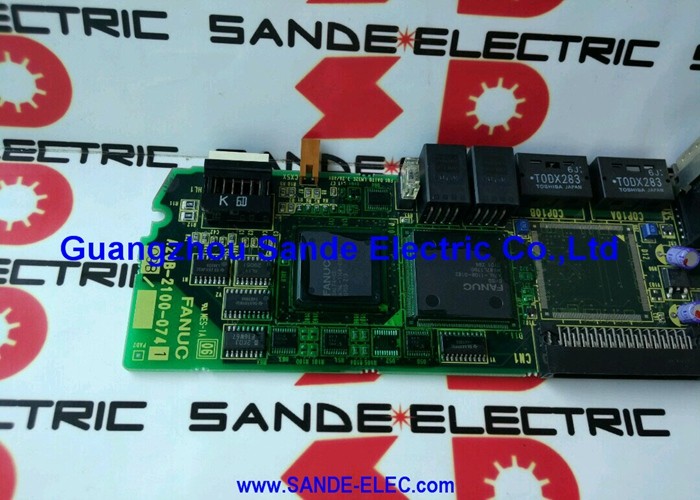

FANUC PC BOARD A20B-2100-0030 A20B21000030 A2OB-21OO-OO3O 試聴する

FANUC A20B-2100-0030 | Alphaシリーズ サーボドライブ制御基板 — CNCサーボアンプ回路基板、旧型予備品、日本原産

概要

FANUC A20B-2100-0030 は、FANUCのA20B-2100シリーズのサーボドライブ制御基板です。このシリーズは、FANUC Alphaシリーズサーボアンプおよびスピンドルアンプモジュール内部の制御インテリジェンス層を提供するプリント基板ファミリーです。FANUC Alphaドライブモジュールの階層構造において、この基板はモジュールアセンブリの前面に配置され、FSSB光ファイバーバスまたはType-A/Type-Bアナログインターフェースを介してCNCシステムユニットに接続されます。また、オンボードデジタル信号プロセッサによって計算されたゲート駆動信号を通じて、ベースパワーボード上のパワーエレクトロニクス（IGBT）を駆動します。A20B-2100シリーズは、幅広い種類のFANUCドライブモジュールタイプをカバーしています。シングル軸、デュアル軸、および異なる電流定格のスピンドルアンプはすべて、このシリーズ内の基板を使用しており、末尾の4桁で区別されます。

この-0030バリアントは、工場で指定されたドライブモジュールに使用され、この製品ファミリー内で特定の位置を占めています。

この基板が故障すると、ドライブモジュールは動作不能になります。パワーボードのコンポーネントが完全に健全であっても、サーボまたはスピンドル通信障害、過電流検出、またはエンコーダーフィードバックエラーに関連するアラームコードが表示されます。

基板レベルの修理とドライブモジュール交換の重要性は経済性にあります。

使用可能な状態のAlphaシリーズサーボドライブモジュール一式は、通常、基板レベルの修理または基板のみの交換よりも大幅に高価です。

CNC機械のフリートを管理する生産保守チームにとって、特定のドライブ構成用のA20B-2100シリーズのテスト済み予備基板を保持することは、費用対効果が高く、迅速に対応できる保守戦略となります。

主な仕様

パラメータ

値

高電力を扱うすべてがこのボード上にあります。前面制御ボード — 基板 — は、すべてのデジタル処理を行います。FSSBまたはアナログインターフェース経由でCNCから軸コマンドを受信し、位置誤差から電流基準を計算し、電流制御アルゴリズムを実行してPWMデューティサイクル値を生成し、ステータスおよびアラームデータをCNCに送信します。

この2層分離は保守上の利点があります。パワーボードと制御ボードは独立して故障します。パワーボード上のIGBTモジュールは、熱サイクルと過電流ストレス（機械的故障モード）によって劣化します。

制御基板は、電解コンデンサの経年劣化（基板自体の電源に影響）、ドライブエンクロージャ内での持続的な過熱によるコンポーネントストレス、サービス中のESD損傷、または個々のICの故障によって故障します。アラームコード分析、ドライブテストリグでのオシロスコープ測定、または基板交換テストを通じて、どのボードが故障したかを特定することで、モジュール全体を廃棄するのではなく、ターゲットを絞った交換が可能になります。

アラームコードと制御基板の診断役割

A20B-2100-0030が故障すると、FANUC CNCシステムは、基板が監視しようとしていたことを反映したアラームコードを登録します。制御基板の故障に関連する一般的なアラームコードは次のとおりです。

サーボアラーム8（エンコーダー未接続/異常）:

制御基板は、サーボモーターからのエンコーダーシリアルデータを送受信し、デコードします。基板のエンコーダー受信回路が故障すると、CNCは有効な位置フィードバックを受信できず、エンコーダー障害アラームが発生します。

この故障は、制御基板が考慮される前に、エンコーダーまたはフィードバックケーブルの誤りとして帰属されることがあります。サーボアラーム9またはA（誤差過大）:

基板の電流制御ループが、オペアンプの故障、ADCの破損、または電源喪失によって中断された場合、ドライブはモーターに不正確または無電流を出力し、位置誤差が蓄積し、CNCは過剰な追従誤差でトリップします。

サーボアラームSV200 / SV400（FSSB通信エラー）:制御基板上の光ファイバー通信受信機/送信機は、CNCとのFSSBリンクを処理します。

FSSBトランシーバーICの故障は、これらの通信障害アラームを発生させます。これらはケーブルまたはCNCの障害のように見えますが、実際には基板の故障です。保管および取り扱い上の注意

A20BシリーズのFANUC制御基板にはCMOSベースのICが搭載されており、静電気放電に敏感です。ドライブモジュールから取り外された、または予備品として注文された基板は、ESD対策を施して保管および取り扱いする必要があります。帯電防止バッグ、取り扱い中はESDリストストラップを使用し、強力な電磁源から離して保管してください。

これらの基板の一部のバリアントにあるリチウムコイン電池またはコンデンサバックアップ（電源サイクル間で軸パラメータを保持する）は、取り付け前に確認する必要があります。バックアップ電源が枯渇している場合は、基板取り付け後にCNCバックアップからパラメータを再ロードする必要があります。

よくある質問

Q1: ドライブのパワーボードやモーターではなく、A20B-2100-0030基板が具体的に故障したとどのように判断されますか？

診断シーケンスは、アラームコードとそのパターンから始まります。光ケーブルを交換してもFSSB通信アラーム（SV200シリーズ）が続く場合は、制御基板のトランシーバーが原因であると考えられます。

ケーブルの完全性を確認し、既知の良好なモーターに交換してもエンコーダーアラームが続く場合は、基板のエンコーダー受信機が原因であると考えられます。

ドライブテストリグでのオシロスコープ測定 — 基板に既知の良好な電源電圧を印加し、クロック、イネーブル、DSP出力信号を確認する — が決定的な診断方法です。

多くのFANUCサービスセンターでは、基板交換診断を提供しています。疑わしいドライブに既知の良好なA20B-2100-0030を取り付け、ドライブが正常に動作すれば、元の基板は不良と判断されます。

Q2: A20B-2100シリーズの異なるサフィックスバリアント（例: -0030対-0031または-0032）は互換性がありますか？

一般的にはありません。A20B-2100シリーズ内では、末尾の4桁のバリアントが異なるドライブモジュール構成に対応しています — 異なる軸電流定格、異なるインターフェースタイプ（FSSB対Type-Aアナログ）、異なるモーターシリーズパラメータ。

間違ったバリアントを取り付けると、即座にアラームが発生したり、モーターの動作が不正確になったり、潜在的な信頼性の問題が発生したりする可能性があります。交換用基板は、元の部品番号と完全に一致する必要があります。

元の基板が読み取れない場合、ドライブモジュールの注文仕様（A06B-6096-HXXXまたはA06B-6079-HXXX）は、FANUC Alphaシリーズ保守マニュアルで指定されている制御基板を特定します。

Q3: A20B-2100-0030基板自体の修理は可能ですか？また、費用対効果はありますか？

基板レベルの修理は、A20B-2100基板用のコンポーネントレベルテストリグを備えた専門のFANUC修理センターを通じて可能です。

一般的な修理項目には、電解コンデンサ（基板上のすべてを交換）、オプトカプラ、クロック発振器クリスタル、および電圧レギュレータICが含まれます。

経験豊富なセンターによる完全な基板修理は、通常、基板を機能仕様に戻します。

費用対効果は、部品の入手可能性と修理センターの料金によります。ダウンタイムが高価な高価値の機械の場合、入手できないかプレミアム価格で提供される可能性のある新品（旧在庫）基板の調達と比較して、修理はほぼ常に費用対効果があります。

Q4: 稼働中の機械に交換用A20B-2100-0030を取り付ける際の推奨手順は何ですか？

機械の電源を完全に切り、サーボアンプのDCバスが放電するまで待ちます（ドライブモジュールのチャージインジケータLEDを確認してください）。

ESD対策を施して、故障した基板をドライブモジュールから取り外します。交換用基板を取り付け、すべてのコネクタと光ファイバー接続が完全に挿入されていることを確認します。

機械の電源を入れ、起動時のドライブモジュールのLEDディスプレイを観察します — 通常の「0」または「–」表示は、初期化が成功したことを示します。

FANUCアラーム9001（サーボパラメータ未設定）を確認します — 表示される場合は、このドライブの軸パラメータをバックアップから再ロードする必要がある場合があります。最後に、軸をゆっくりとジョギングし、CNCディスプレイで位置カウンタの動きを確認して、エンコーダーフィードバックを検証します。

Q5: 新品（旧在庫）のA20B-2100-0030基板の代替品として、再生品または再製造品はありますか？

はい。いくつかの専門のFANUC修理会社（DNC Electronics、CNC Spares、MRO Electric、および各地域の同等の会社を含む）は、完全にテストされた再製造済みのA20B-2100シリーズ基板を提供しています。

再製造プロセスには、通常、コンデンサの全交換、クリーニング、コンポーネントレベルの検査、および専用のFANUCドライブテストリグでの機能テストが含まれます。

信頼できるサプライヤーからの再製造基板は、しばしば余剰の新品（旧在庫）基板よりも長い保証期間（6〜24ヶ月）が付いており、テストプロセスにより、基板が単に未テストの旧在庫ではなく、完全に機能することへの信頼性が高まります。
