| 起源の場所 | 日本 |
| ブランド名 | FANUC |
| 証明 | CE ROHS |
| モデル番号 | A20B-2004-0241 |

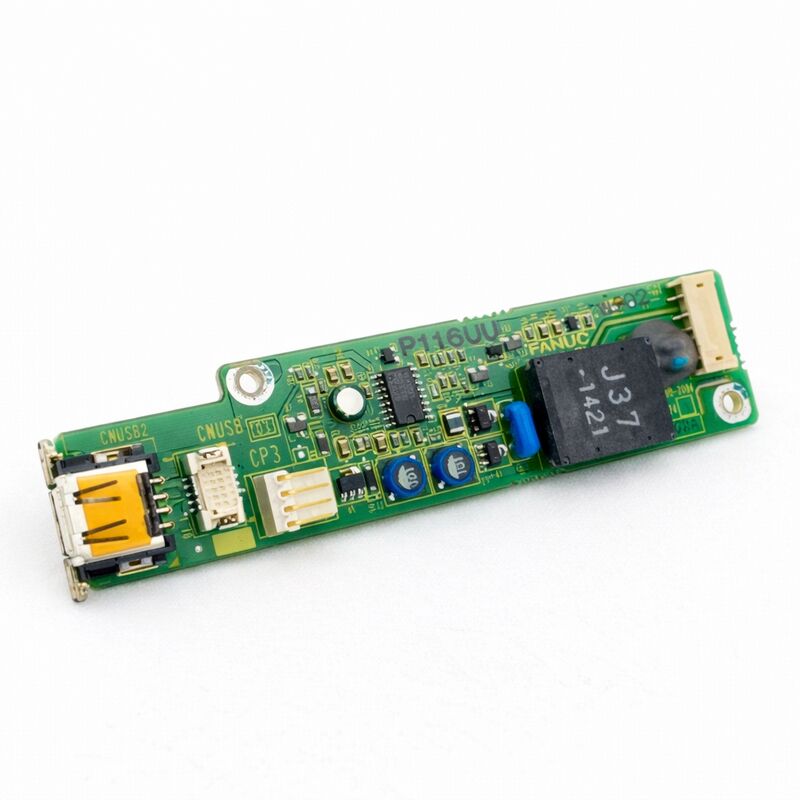

についてFANUC A20B-2004-0241A20B-2004ボードファミリーに属します. FANUCのCNCアーキテクチャの操作者パネルI/Oと制御インターフェース層を占める一連のFANUC PCBです.
A20B-2004ファミリーは,複数のFANUC CNC世代におけるオペレーターパネル接続ユニットとI/Oインターフェース機能と密接に関連しています.このシリーズのボードは,物理的なプッシュボタンの間の電気橋を管理機械の操作コンソールとCNCの内部デジタルI/Oシステムに設置されている.
A20B-2004ファミリーは,いくつかの異なる機能型を含む. -0690および -0691型は,オペレーターパネルI/OPCBが確認されている.
-0740および関連型は,さらにオペレーターパネル I/O 構成である.
The -0241 occupies a position within this family as a control PCB that serves the specific configuration of FANUC operator panel interface or control I/O for which it was designed — a board that production facilities depend on to maintain the operator-machine link in their FANUC-controlled machine tools.
FANUCのCNCメンテナンスというより広範な文脈では,A20B-2004シリーズのボードが重要なカテゴリーを表しています.
操作者パネル I/O ボードが故障すると,機械のモーターとサーボシステムが機能するのを止めないが,操作者が機械を通常の方法で制御できない.飼料率の調整緊急停止装置をパネルを通して操作する.
この非重要な基本機能の組み合わせは,これらのボードを共通のメンテナンスターゲットにします.
| パラメータ | 価値 |
|---|---|
| シリーズ | A20B-2004 年 |
| 機能 | CNC制御/I/OインターフェイスPCB |
| 適用する | FANUC CNC操作パネルとI/O |
| 原産地 | 日本 |
FANUCのiシリーズCNCシステム (16i,18i,21i,0iシリーズ)操作パネル接続ユニットを含む,CNCのメイン制御ユニットと外部I/Oデバイスとの間の通信のために,I/Oリンクシリアルバスを使用します..
このシリアルバスアプローチは,各I/O信号がCNCから操作パネルへの独自のケーブルを必要とした以前のFANUC世代で使用された古い並行配線を置き換えた.
I/Oリンクは,すべてのパネル入力と出力信号を少数のワイヤーで運びます.操作パネルに I/O リンクのシリアルデータと物理的なボタン/ランプの信号を変換できる I/O ボードを含む要件を追加しながら,電線を劇的に簡素化.
A20B-2004シリーズのボードは,このアーキテクチャ内で動作するように設計されています.リレー出力)物理入力信号 (ボタンの状態,スイッチ位置,MPGパルス) をコードし,I/Oリンク経由でCNCに送り返す.
この両方向変換機能は,iシリーズCNC環境における操作パネルの動作に不可欠です.
操作パネル I/O ボードの故障パターンは,機械の環境の位置によって形作られる.
操作台は機械の最も人間にアクセス可能な部分である. 機械の作業スペースから冷却液の汚染が侵入する場合は,保守のために開く.機械の動軸からの振動にさらされている比較的高い環境温度のゾーンです.
これらの環境要因は 特定の故障モードを生み出します
汚染による故障:操作パネルのハウジングに入ってくる冷却液の霧や金属塵は 長年の使用期間中にPCB表面に堆積します
この堆積物は入力信号の痕跡の間に漏れ路線を作り出し 幻のボタン状態や固定された入力を引き起こします押すボタンの信号を受け取らない.
電子機器用の溶媒で板を清掃すると軽度の症例が解決します.重度の汚染は板の交換が必要かもしれません.
接続器の磨きと腐食:操作者パネル I/O ボードのリボンケーブルコネクタとカードエッジコネクタは,他のほとんどの CNC ボードよりも多くの挿入/取り除くサイクルを経験します.パネルは保守のためにより頻繁にアクセスされているため.
耐用または腐ったコネクタコンタクトは断続的なI/O信号を発生します 症状がパターンがなく現れ消えるため,診断するのが最も難しい障害です.
出力ドライバーICの故障:パネル上の各ランプまたは出力回路は,指示灯の正規の電圧と電流を提供するICによって駆動されます.
これらのドライバは開いているとき (ランプは決して点灯しない) または閉じているとき (ランプは常に点灯している) 失敗したり,ランプそのものを損傷させるような方法で失敗したりします.
LEDが FANUCの操作パネルの白熱ランプを 置き換えるようになったときドライバーの現在の要件が変更された場合 間違ったランプタイプを他のタイプのために設計されたボードで使用すると,ドライバーICがストレスを受ける可能性があります..
ESD 損傷:操作パネルの表面にあるボタンとスイッチは,特定の床材料を歩いて電荷を蓄積した操作者からの静電への潜在的な入口点です.
パネルの静的保護経路が不完全である場合,ESDはA20B-2004ボードの入力回路に到達し,即座に故障するか,時間の経過とともに劣化する潜在的損傷を引き起こす可能性があります.
A20B-2004-0241が操作者パネルのI/O調査で故障源として特定された場合,交換プロセスは,このタイプのボードがCNCマシンデータを保存しないため,一般的に簡単です.:
データのバックアップは必要ない:メインCPUボードやメモリモジュールとは異なり,オペレーターパネルI/Oボードはマシンパラメータ,プログラム,または構成データを保存しません.交換はハードウェアのみの手順です.
正確な変数を確認してください:A20B-2004シリーズは,異なるパネル構成とI/Oポイント数に対応する複数のバリエーション (-0241, -0690, -0691, -0740,その他) を含む.
正確な交換は,設置されたボードの部品番号と一致しなければならない.このファミリー内のボードは機能的に互換性がない. 1つのパネル構成のために設計されたボードは,別のパネルのワイヤリングと正しく接続できない.物理的に同じスペースに収まる場合でも
設置後の検証:A20B-2004-0241の交換装置を設置した後,すべてのパネル機能を個別に確認します.各プッシュボタンは正しいPMC入力信号を出します (PMC診断画面に表示されます).各指示灯は,指示されたとき正しく点灯します.,MPGハンドホイール (このボードに接続されている場合) は正しい方向と増幅で軸の動きを生成し,緊急停止機能は安全回路経路で正しく動作します.
Q1: 操作パネルのボタンは反応しなくなりましたが,機械の自動サイクルが続いています.これはA20B-2004-0241を指しているでしょうか?
はい,この症状パターンは,操作パネルI/Oボードの故障の特徴です.
自動操作を推進するCNCのサーボとPMC機能はパネルI/Oボードに依存せず,独立して動作します.
パネル I/O ボードを通信経路として必要とする機能のみ (手動ジョギング,オーバーライドスイッチ,サイクル開始/停止ボタン,モードスイッチ) が影響を受ける.
PMC の診断画面 (G アドレス入力) をチェックして確認します.ボタンを押すときにボタンの状態が変化しない場合は,ボタンから PMC への信号経路に欠陥がある.A20B-2004-0241を含む.
Q2:汚染されたA20B-2004-0241は交換する代わりに清掃できますか?
Mild contamination — light dust or a thin film of oil aerosol — can often be cleaned successfully with appropriate electronics cleaning solvent (isopropanol or dedicated PCB cleaning spray) applied with a soft brush and allowed to dry completely before power-up.
代替ボードにコミットする前に試してみる価値があります
厚い堆積物による重度の汚染 水溶性切削添加物による冷却液 or metallic swarf that has created shorts between traces is much less likely to be fully resolved by cleaning — the risk of residual contamination causing future failures makes replacement the more reliable long-term solution in these cases.
Q3:A20B-2004-0241を交換した後,一方の指示灯は永久に点灯し,もう一方は決して点灯しません.何をチェックすべきですか?
これらの症状は 欠陥のある交換板ではなく 配線の問題を示唆しています
永久に点灯:出力配線にショートカットがあるか確認 (ランプの配線が触れているか,ランプの固定装置が故障しているか,またはコネクタがピン・トゥ・ピン・ショートカットされているか).
決して灯らない:出力配線に開いた回路があるか確認する (壊れたワイヤ,接続器が切断され,ランプの交換が必要).
さらに,交換ボードの出力ドライバタイプ (出力対沈み出力,LED対白熱ドライバ) がオリジナルボードとパネルに設置されたランプに一致していることを確認します.ドライバタイプが不一致している場合ランプの動作が予想外かもしれません
Q4:A20B-2004-0241が交換が必要なものと,その接続ユニットと操作パネルの接続ユニットとの比較はどのようにされますか?
オペレーターパネル I/O ボードと接続ユニットとの間の欠陥を隔離するには,シグナル追跡の体系的なアプローチが必要です.物理ボタンを開始して:マルチメーターでボタンの連続性をテストします (ボタンが動作していることを確認します).
次にA20B-2004-0241のコネクタピンで信号をテストします (ボタンのワイヤリングからボードが完ぺきであることを確認します)
信号がCNCに届いているか確認します
接続器で連続性が確認されても,信号がPMCには届かない場合,欠陥はボードまたはCNCへの通信経路にあります.
接続器の連続性が故障した場合 欠陥は配線やボタンのものです
Q5: A20B-2004-0241 を操作し,インストールする際に正しいESD保護手順は何ですか?
機械の電気キャビネット内の確認された接地点に接続された接地されたESD腕帯を身につけながらのみボードを操作します.ESD安全マットで作業します.設置する瞬間まで,反静的パッケージでボードを保管する.
板 を 普通 の 紙板,プラスチック,木 の 表面 に 置く こと は 決して でき ませ ん.
板の部品側に触れるのを避ける.PCBの縁で操作する.ボードを接続器に挿入する際に,片端に力をかけるのではなく,ボードの長さ全体に均等な圧力を適用する.すべてのボードの設置または取り除く前に完全にマシンをオフに電源.
これらの注意事項は,操作者パネルボードには不可欠です.なぜなら,これらのパネルには,潜在的なESDエントリーポイントである多数のコネクタインターフェースがあるからです.
