| 起源の場所 | 日本 |
| ブランド名 | FANUC |
| 証明 | CE ROHS |
| モデル番号 | A20B-2003-0990 |

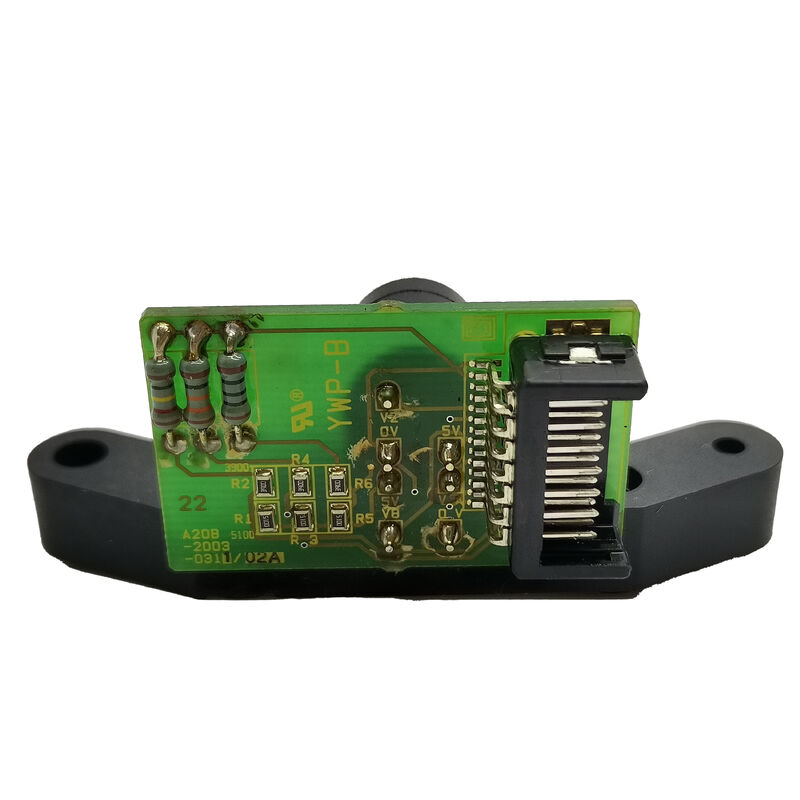

部品番号:A20B-2003-0990 について
製造者:FANUC株式会社 (日本)
製品カテゴリー:PCB 裏面板/裏面板板
シリーズ:A20B-2003 年
についてFANUC A20B-2003-0990FANUCのA20B-2003シリーズのバックプレーンボードである. FANUCのiシリーズCNCコントローラ世代にパッシブラック接続ハードウェアを供給するファミリーである.
バックプレーンボードは基本的なインフラです 物理的・電気的枠組みを作り パーソナルプラグイン制御カードを 機能するCNC制御システムに変えます
FANUCのCNC制御ラックの各モジュールは 主なCPUボード,電源ユニット,軸制御カード,任意のオプションの通信ボードは,CNCの内部バスとバックプレンの経由で電源配給に接続します..
バックプレンはデータ処理も信号も生成しませんが 他のすべてのボードを可能にしますプラグインモジュールは電源もバス接続もない単一のモジュールのハードウェアが どんなに良さでも CNCは動作できません
A20B-2003ファミリーは,さまざまなFANUC制御装置のバックプレンの構成をカバーする.
このファミリーの異なる部品番号は,特定の制御ラック構成に合わせて異なるスロット数と物理的なレイアウトに対応します.
この多様性は,オプションスロットが少ないコンパクトコントローラと複数の拡張位置を持つ大型コントローラがそれぞれ,そのアーキテクチャに適したバックプレンを備えていることを保証します.
| パラメータ | 価値 |
|---|---|
| 板の種類 | パシブバックプレーン (アクティブ処理なし) |
| 機能 | 電源とバス信号の配送 |
| シリーズ | A20B-2003 年 |
| 互換性のある建築 | FANUC CNC モジュラー制御ラック |
| 運用供給 | システム供給の内部DC |
| ステータス | 利用可能 改装済み |
| 原産地 | 日本 |
FANUCのモジュール式CNCアーキテクチャは,制御機能を別々のプラグインボードに分散します.典型的なiシリーズCNCコントローララックには,メインボード,電源モジュール,電源装置などが含まれます.軸制御カード1つまたは2つのオプションボードが 裏面に接続されています
背面は,このアセンブリの3つの異なる機能を処理します.
メカニカルアンカー各プラグインモジュールの縁コネクタが バックプレンのマッチングコネクタとマッチします
バックプレンの物理構造は,生産機械の道具が発生する振動にもかかわらず,モジュールをしっかりと位置づけます.良いバックプレンはカードを信頼的に座らせます.
破損したバックプレンは,モジュール故障から区別できない障害を生む間歇的な座席を可能にします.
電力配給CNCの内部電源は,バックプレーンの銅痕跡を通して各スロットに制御されたDC電圧を供給します.
線路の大きさは,電圧の過剰な低下なしに,設置されたすべてのモジュールの組み合わせた電流を運ぶように設計されています.
バス接続CNCの内部データバスは バックプレンのコネクタを通ります
このバスに接続します このバスは,このバスに接続されます
バックプレンの痕跡は 電気的に騒々しい産業環境で 信頼性の高い高速デジタル通信に必要な 完整性をもって これらの信号を伝達します
バックプランのボードは頑丈です. 接続されたアクティブボードのほとんどよりも耐久性があります. しかし,それらは通常,電子部品の老化よりも物理的な原因で失敗します.
身体的損傷コントローラー・シャシを落としたり 組み立てネジを過度に締めたり 配列が悪いモジュールをスロットに押し込むことで PCB基板が破裂する可能性があります
クラックは銅の痕跡を壊し,電源レールやバス信号路に開いた回路を作り出します
コネクタが着用した繰り返しモジュールを挿入し外すサイクルで,バックプレーンの縁接続器のスプリングコンタクトが磨き消されます.
コンタクトがスプリングの緊張を失えば,モジュールの縁の接続指と信頼性の高い電気接触ができなくなります.
汚染冷却液霧,金属塵,またはクリーニング溶媒がコントローラキャビネットに入ると,導電性物質がバックプレンの表面に堆積する可能性があります.隔離されるべき銅の構造物との間の隙間を埋める.
発生する漏れ電流は電源アラームを起動したり,電源を供給する部品を損傷したりします.
活性モジュールの1つではなく,バックプレーンの故障源として識別するには,体系的な排除が必要です.可能な限り,モジュールを他のスロットまたは試験装置でテストします.
他の位置で正常に動作するモジュールが 一つのスロットで一貫して故障した場合 裏面機がおそらく 原因です
Q1: プラグインモジュールではなくA20B-2003-0990のバックプレンが故障源であることをどのように確認できますか?
疑わしいプラグインモジュールを同じラックで利用可能な場合,同じタイプの別のスロットに移動します. モジュールは代替スロットで動作する場合は,元のスロットのバックプレーンセクションが失敗しました.コネクタピン状態を確認し,バックプレンの電源レールの軌跡で連続性テストを実行することによって確認.
システムが電源を供給しているときにスロットのコネクタにバスの信号が表示されていることを確認する信号追跡チェックは,バックプレンがバスのデータを正しく渡しているかどうかを隔離することもできます.
Q2:A20B-2003-0990の交換には,CNCパラメータの変更やデータバックアップが必要ですか?
物理的な交換後,すべてのモジュールを再インストールし,電力を適用します.
システムが正常に起動し モジュールが正常に通信するかを確認します
モジュールが乱されず,正しく再設置された場合,システムはバックプレンの故障前の状態と同じ状態で再起動する必要があります.
Q3:A20B-2003シリーズのバックプレイスボードは,CNCモデルに特化したものですか? それとも,CNC世代にわたって使用できますか?
各A20B-2003部品番号は,特定のコントローララック構成のために設計されています. 接続器の位置,スロット数,物理的な寸法が,そのシャシーに適合します.
-0990を別のA20B-2003部品番号で置き換えないで下さい.その特定の制御ラックに対する物理的およびコネクタの互換性を確認します.
Q4: 裏面 の 接続 ピン は 折りたたみ ながら 壊れ て は い ない よう に 見える.板 を 全部 置き換える 代わりに 整え られ ます か.
折りたたまれたピンを細かい歯科ピックやピン直すツールで慎重に直すこともありますピンが複数の屈曲サイクルで硬化されず,周囲の基板が損傷していない場合.
ストレートした後,ピンスプリングの緊張が回復することを確認して,知られた良いモジュールを挿入し,固い電気接触を確認します.
座席を直すことで 座席の安定が回復できない場合は 板を交換する方が正しいのです
Q5: このバックプレーンボードを操作する際に ESD 保護が必要ですか?
A20B-2003-0990は 活性ICのない 消極板ですが 表面に設置された 消極部品や コンタクトは 静電の損傷を受けますFANUC PCB を操作する際には常に ESD 腕帯を使用します.ボードを端から握る
静止性のない表面に滑らさないでください. 設置されていない場合は静止性のない袋に保管してください.
