部品番号:A20B-2003-0810 について
製造者:FANUC株式会社 (日本)
製品カテゴリー:PCB 裏パネル/裏プレートボード
シリーズ:A20B-2003 年

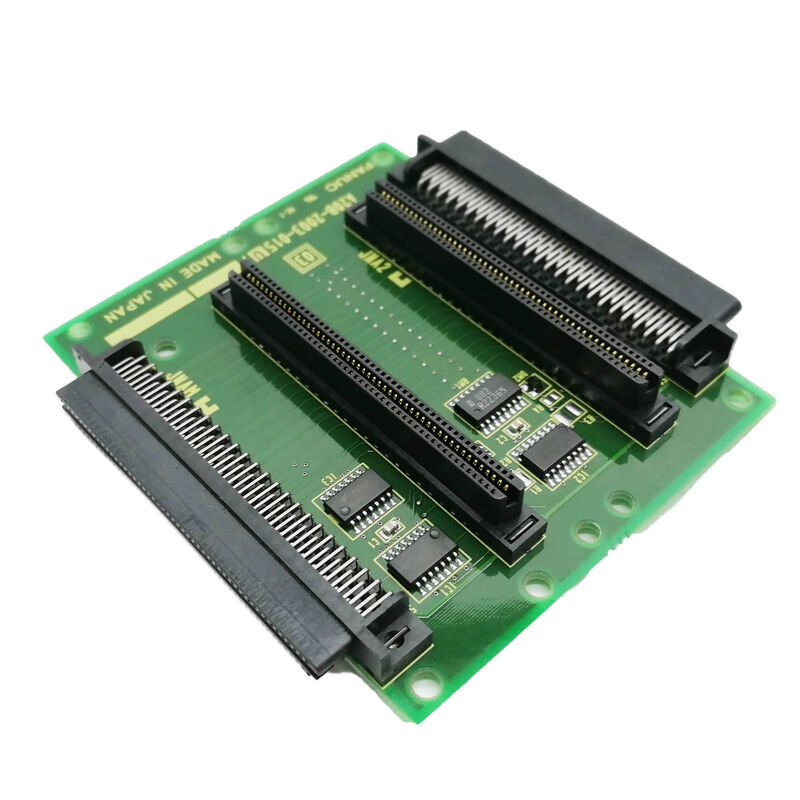

についてFANUC A20B-2003-0810FANUCの30i-A/31i-A/32i-ACNC制御システム基本ユニット (Base Unit) の1スロットバックパネルであり,その役割はこれらの高級コントローラのためのFANUCのハードウェアアーキテクチャ内で正確に定義されています.
30i/31i/32i-A 基本装置は,操作パネルとは異なる自立の制御電子装置である.
A20B-2003-0810では,その数は1である.A20B-2003-0810では,A20B-2003-0810は,A20B-2003-0810と並行している.A20B-2003-0810は,A20B-2003-0810と並行している.A20B-2003-0810は,A20B-2003-0810と並行している.スロットなしのパネル (A20B-2003-0600)2つのスロットパネル (A20B-2003-0610) で 2つになります
A20B-2003-0810 で提供される単一のスロットは,多くの 30i/31i/32i-A 装置に十分です.
フィールドバス接続を必要とするマシンでは,プロフィバスマスターまたはDeviceNetボードのための1つのスロットを使用します.
工場ネットワーク接続が必要なマシンが ファーストイーサネットボードに使います
1つのオプションボードは,組み込みFSSBサーボインターフェイス,シリアルスピンドル,I/Oリンク,メインボードに埋め込まれたイーサネットは,もう1つの追加プロトコルを除いて,すべての接続要件をカバー.
| パラメータ | 価値 |
|---|---|
| スロットカウント | 1 (単一の拡張スロット) |
| 互換性のあるCNC | FANUCシリーズ 30i-A, 31i-A, 32i-A |
| 建築 | 基本的なユニットバックパネル |
| 板の種類 | パシブバックプレーン |
| ボードファミリー | A20B-2003 年 |
| 関連した部分 | A20B-2003-0600 (スロットなし),A20B-2003-0610 (スロット2つ) |
| ステータス | 利用可能 改装済み |
| 原産地 | 日本 |
FANUCシリーズ30i/31i/32i-Aの制御装置は,基本装置が独立制御ラックであるモジュール構造を使用する.
この装置の構造と電気の支柱です
基本ユニットのシャーシ内側:
A20B-2003-0810のシングル拡張スロットは,A20B-8101オプションファミリーのボードを受け入れます. Profibus master (A20B-8101-0050), Profibus slave (A20B-8101-0100), DeviceNet master (A20B-8101-0220),DeviceNet スレーブ (A20B-8101-0330),Fast Ethernet (A20B-8101-0030),FL-net (A20B-8101-0031) など
拡張スロットにプラグ付けされ 後ろのパネルのバス線路を通じて 電気的にCNCのメインボードに接続されます
A20B-2003-0810を交換したり,リモートのために30i/31i/32i-Aの基本ユニットを作るとき,バックパネルの選択は,アプリケーションに必要なオプションボードの数に依存します.
オプションボードは必要ない:A20B-2003-0600 (スロットなし) を使用します.マシンではメインボードに組み込まれた接続のみを使用します.埋め込みEthernet │ 追加的なフィールドバスや通信オプションがない.
オプションボードが必要:A20B-2003-0810 を使います (このボードの1スロット)
このマシンには,プロビウス,デバイスネット,FL-ネット,またはファストイーサネットなどのちょうど1つの追加の通信オプションが必要です.
2つのオプションボードが必要ですA20B-2003-0610 (2 スロット) を使用します.機械は同時に2つの追加の通信オプションを必要とします.
必要なより少ないスロットを持つバックパネルを使用すると,必要なオプションボードにスペースがなくなる.
必要なより多くのスロットを持つものを使用すると 機能上の問題が発生しません
基本的なユニットホイスの物理的な寸法によって,どのバックパネルが物理的にフィットするか決定されますので,注文する前に常にホイスの構成を確認してください.
Q1: 30i-A 基本ユニットは1つのオプションボードをインストールして動作していました.バックパネルは損傷しました.同じA20B-2003-0810を使用する必要がありますか? それともA20B-2003-0610 (2スロット) を使用できますか?
物理的には,A20B-2003-0610 (2スロット) は,A20B-2003-0810 (1スロット) を置き換えることができる.もし基本ユニットのハウジングが異なるバックパネルの形状要素に対応するならば.
背面パネルはシャシーに物理的に合致しなければならない. FANUCのハウジングのバリエーションは特定のスロット数に基づいて設計されています.
置き換える前に 2スロットバックパネルを容認する 住宅部品番号を確認します.
機能的には,空っぽの2番目のスロットがあることは問題ありません. オプションボードは使用されたスロットに留まり,空っぽのスロットは単に使用されません.
Q2: 30i-Aコントローラには拡張スロットにProfibusマスターボードがあります.Profibusボードを外さずにバックパネルを交換できますか?
シャシーからバックパネルを外す前に,オプションボードをスロットから外す.
バックパネルとオプションボードは別々のコンポーネントである. 選択ボードはスロットコネクタから別々に切り離されている間,バックパネルは,そのシャシーマウントハードウェアを切り離すことで取り外されます..
逆の順序で再インストールします.まず後ろのパネル,その後,オプションボードをアクセス可能な拡張スロットに.
Q3: A20B-2003-0810 を交換した後,Profibus オプションボードは,以前には存在しなかったアラームを生成します.何を調べるべきですか?
バックパネルの交換後にオプションボードのアラームが発生する最も一般的な原因は,再設置のエラーです.
板はスロットコネクタに部分的にだけ座っていることが可能である. 端コネクタがプラグインされているように見えるが,アライナインしていないか部分的に接続されている場合は,まさにこの症状を生む.
また,オプションボードへのすべての外部ケーブル (プロフィバスネットワークケーブルなど) が交換後に正しく再接続されたことを確認します.
Q4: 30i/31i/32i-Aシリーズで使用された"バックパネル"と以前のFANUCシリーズ16/18コントローラで使用されたバックプレーンの違いは何ですか?
30i/31i/32i-A ベースユニットは,ハイエンドのiシリーズコントローラの物理的および電気的アーキテクチャのために特別に設計されたコンパクトなバックパネルを使用します.
16/18シリーズ以前のコントローラは,異なるスロット数,コネクタタイプ,バスアーキテクチャを持つ異なるラックバックプレーンの設計を使用した.
A20B-2003-0810は,16/18シリーズコントローラからのバックプラネットボードと交換できない.常に特定のCNC世代とシャシーに指定されたバックパネルを使用する.
Q5:A20B-2003-0810のバックパネルの交換にはデータバックアップやパラメータ変更が必要ですか?
裏パネルは 消極的な接続ボードで データを保存しません
交換後,すべてのパラメータとプログラムが主ボードのFROM/SRAMモジュールに残ります.
新しいバックパネルに メインボード,電源,オプションボードを 再インストールし,正常に電源を入れ, システムの機能を確認します.同じメンテナンスイベント中に他のボードも交換されていない限り,データ入力は必要ありません..
