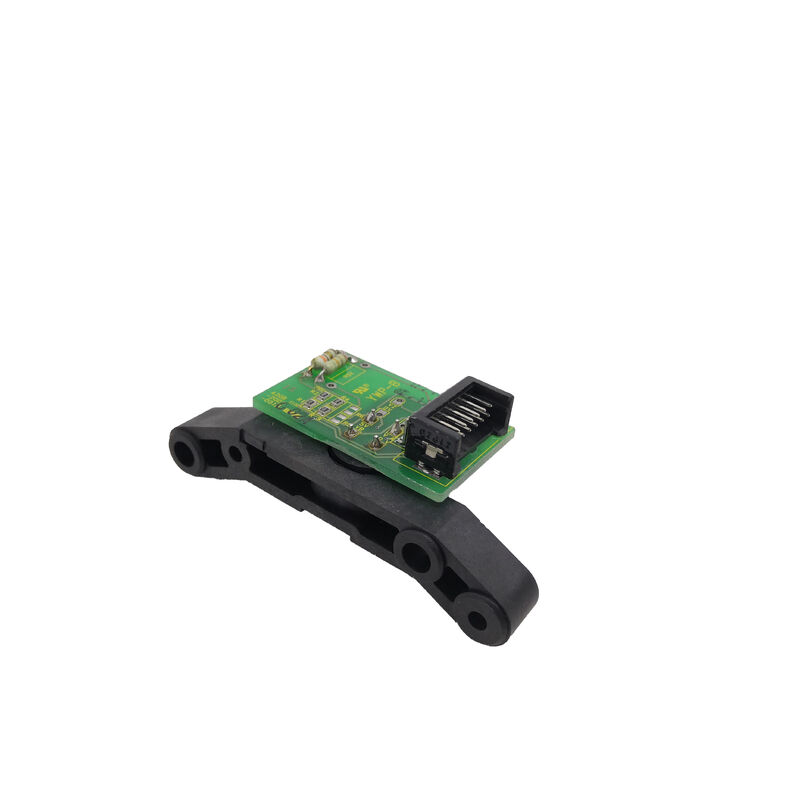

FANUC A20B-2003-0750 は、オペレーターパネル I/O PCB (B1指定) です。これは、CNC工作機械のオペレーターパネルの物理的な表面の背後にある電子基板です。オペレーターが押すすべてのボタン、点灯するすべてのインジケーターランプ、フィードレートオーバーライドダイヤルのすべての位置、および機械の非常停止回路はすべてこの基板を経由します。実質的に、オペレーターと機械のインターフェースの感覚および運動神経系です。FANUCのCNCアーキテクチャでは、オペレーターパネルは単なる受動的なスイッチとランプのアセンブリではなく、CNCのI/Oモジュールに直接配線されていません。オペレーターパネルI/O基板は、生の機械的スイッチとCNCの内部ロジックの間にインテリジェンスと信号コンディショニングの層を追加します。生のスイッチのクローズは、チャタリング（接触のバウンス）による誤った入力の生成を防ぐために、デバウンスおよびフィルタリングされます。ランプの駆動電流は、電圧過渡現象によるLEDまたは白熱灯のバックライトの劣化を防ぐために調整されます。
MPG (マニュアルパルスジェネレーター) ハンドル信号は、CNCのマニュアル操作モード用のパルス列として受信およびコンディショニングされます。
非常停止回路は、CNCソフトウェアの状態に関係なくE-stopが有効であることを保証するために、適切な安全ロジックで実装されています。
基板の公式説明にある「B1」指定は、A20B-2003-0750製品内の特定の構成を識別します。A20B-2003シリーズのオペレーターパネルI/O基板は、I/Oポイント数、MPGインターフェースオプション、および基板が取り付けられる特定のオペレーターパネルに合わせるためのコネクタレイアウトが異なるバリアント（B1、B2など）で製造されています。
主な仕様
パラメータ
| 機能 | オペレーターパネル I/O PCB (B1) |
|---|---|
| シリーズ | A20B-2003 |
| インターフェース | I/Oリンク / 直接オペレーターパネルバス |
| I/O機能 | プッシュボタン、ランプ、MPG、E-stop、オーバーライド |
| 原産国 | 日本 |
| オペレーターパネル I/O PCB の実際の機能 | A20B-2003-0750 によって管理される機能の範囲は、オペレーターが機械と物理的に対話するすべてのポイントで発生することすべてを反映しています。パネルの入力側から始めます。 |
オペレーターパネル上の各プッシュボタンおよびキースイッチの位置は、A20B-2003-0750 の入力回路に配線されています。
ボタンが押されると、基板の入力回路は接点のクローズを登録し、デバウンス（機械的接点の短い振動を安定する前にフィルタリング）し、CNCのPMCに論理状態を報告します。PMCはその後、ボタンの押下に基づいて動作します（サイクル開始、クーラントの有効化、プログラムの選択など）。マニュアルパルスジェネレーター (MPG) インターフェース:
ハンドルまたはMPGは、オペレーターが回転するにつれてパルス列（通常は1回転あたり100パルス）を生成します。A20B-2003-0750 はこれらのパルスを受信し、CNCのマニュアルパルス入力用にコンディショニングします。MPG信号パスには注意深い電気的処理が必要です。信号は差動であり、パルス数は欠落または偽のパルスなしで正確でなければならず、方向（時計回り vs 反時計回り）は正しくデコードされなければなりません。
この基板上のMPGインターフェース回路のいかなる障害も、オペレーターが手動で軸をジョグする能力を直接損ないます。オーバーライドスイッチ:
フィードレートオーバーライド、スピンドルオーバーライド、およびラピッドオーバーライドダイヤルは、可変位置信号（マルチポジションロータリスイッチ（バイナリコードを生成）またはアナログポテンショメータ）を生成し、基板はそれをCNCに報告されるパーセンテージオーバーライド値にデコードします。
インジケーターランプ出力: CNCのPMCは、パネル上のインジケーターランプをアクティブにするための出力信号を駆動します。
基板の出力ドライバ回路は、各ランプに調整された電流を供給し、ランプの直接負荷からPMCのI/Oを保護し、LEDと白熱灯の両方のインジケータータイプに適切な電流を提供します。非常停止 (E-stop) 回路:
E-stopボタンは、基板上の冗長な安全回路を介して接続され、E-stop信号がCNCのサーボ制御と機械の安全リレーの両方に並列に到達することを保証します。基板の実装は、E-stop機能に関連する安全基準を満たす必要があります。
A20B-2003-0750 の問題を指し示す故障症状オペレーターパネル I/O 基板の故障は、機械の制御コンソールに立っている誰にでもすぐにわかる方法で発生します。
PMC診断画面でCNCがそれらの入力を受け入れる正しいモードにあることを確認しても、1つまたは複数のパネルボタンがCNCの応答を生成しません。
これは、基板上の入力回路の故障を示唆しています（失敗した入力バッファICまたは損傷したコネクタピン）。誤ったボタンの押下:
オペレーターが対応するボタンを押さなくても、CNCが機能コマンドに応答します。
これは、入力回路がクローズ状態に固定されていることを示唆しています（プルアップ抵抗の故障または漏れ出力を持つ損傷した入力ICの可能性があります）。ランプの異常:
パネルインジケーターランプが常に点灯している、常に消灯している、または点灯しているべき時に点滅している（PMCロジックによって引き起こされるのではなく、ランプドライバICの故障または基板上のオープン回路出力トレースによる）。
MPGの機能不全: ハンドルは回転しますが、軸の動きが不安定、一貫性がない、または存在しない。MPGパルス列が基板レベルで欠落または破損している。
E-stop回路の故障: CNCは、物理的なE-stopボタンが解放されてもクリアできないE-stopアラームを生成します。
これは、E-stop回路の故障が安全および運用の両方の問題を表す可能性があるため、直ちに調査が必要です。よくある質問
Q1: 失敗したA20B-2003-0750は、CNC自体の失敗したPMC出力または入力信号とどのように区別されますか？
PMC診断画面で、入力が物理的なボタンに正しく従っているが、機械の機能がアクティブにならない場合、問題はPMCラダーまたは出力回路にあります。I/O基板の故障は通常、物理的なパネル状態に従わない入力を示します。
Q2: CNCパラメータまたはプログラムをバックアップせずにA20B-2003-0750を交換できますか？
はい。オペレーターパネルI/O基板は、CNCプログラムまたはパラメータデータを保存しません。純粋な信号インターフェースデバイスであり、SRAM、バッテリー、プログラム可能なメモリはありません。交換には、電源オフ、物理的な基板の交換、および電源オンのみが必要です。
CNCのパラメータ、プログラム、およびPMCラダーは、オペレーターパネル基板の交換の影響を受けません。
交換後の唯一必要な検証は、すべてのパネルボタン、ランプ、MPG、およびE-stopの機能テストであり、交換基板が正しく配線され、機能していることを確認します。
Q3: A20B-2003-0750を交換した後、MPGハンドルが応答しません。最初に何をチェックすべきですか？
まず、MPGケーブルが新しい基板に正しく再接続されていることを確認します。MPGケーブルは、1つのコネクタが見落とされやすいマルチコネクタアセンブリであることがよくあります。次に、オペレーターパネルの軸選択スイッチがアクティブな軸に正しく設定されていることを確認します。
次に、MPGが基板交換前に機能していた場合は、CNCのパラメータ設定でMPG倍率と軸選択を確認します。これらの設定はCNCにあり、基板の変更の影響を受けませんが、それらを確認することで変数を排除できます。
最後に、ハンドルを回転させながらオシロスコープで出力信号を測定することにより、MPGユニット自体が機能していることを確認します。
Q4: A20B-2003-0750はすべての工作機械メーカーで同じですか、それとも機械固有のバージョンがありますか？
A20B-2003-0750（B1構成）は、定義されたパネル構成に対するFANUCの標準オペレーターパネルI/O基板です。この標準FANUCオペレーターパネルアセンブリを使用する工作機械メーカーは、この基板を使用します。
ただし、カスタムオペレーターパネル（ボタンの数が異なる、非標準のMPGインターフェース、または独自のランプレイアウト）を設計する工作機械メーカーは、異なるI/O基板モデルまたはカスタムインターフェースを使用して、パネルと標準FANUC I/O基板の間で使用する場合があります。
交換品を注文する前に、機械の電気回路図または既存の基板のラベルを確認して、A20B-2003-0750が特定の機械のパネル構成に適した基板であることを確認してください。
Q5: 長年使用されている機械でA20B-2003-0750が故障する最も一般的な原因は何ですか？
汚染は、工作機械環境における主な原因です。クーラントミスト、オイルエアロゾル、および金属粉塵が、長年の運転中にオペレーターパネルの換気スロットから侵入し、隣接するトラックまたは入力ピン間の短絡を引き起こす導電性フィルムを基板表面に堆積させます。
2番目に一般的な原因は、基板のコネクタソケットの接触関連の劣化です。メンテナンスのためにオペレーターパネルを開くことが長年繰り返されると、カードエッジまたはメスコネクタが徐々に緩み、断続的な接触を引き起こし、ランダムなボタンの故障として現れます。
3番目の原因は、パネルランプが定格よりも多くの電流を消費する不適切なタイプで交換された場合の過電流によるランプドライバICの故障です。
