| 起源の場所 | 日本 |
| ブランド名 | FANUC |
| 証明 | CE ROHS |
| モデル番号 | A20B-2002-0850 |

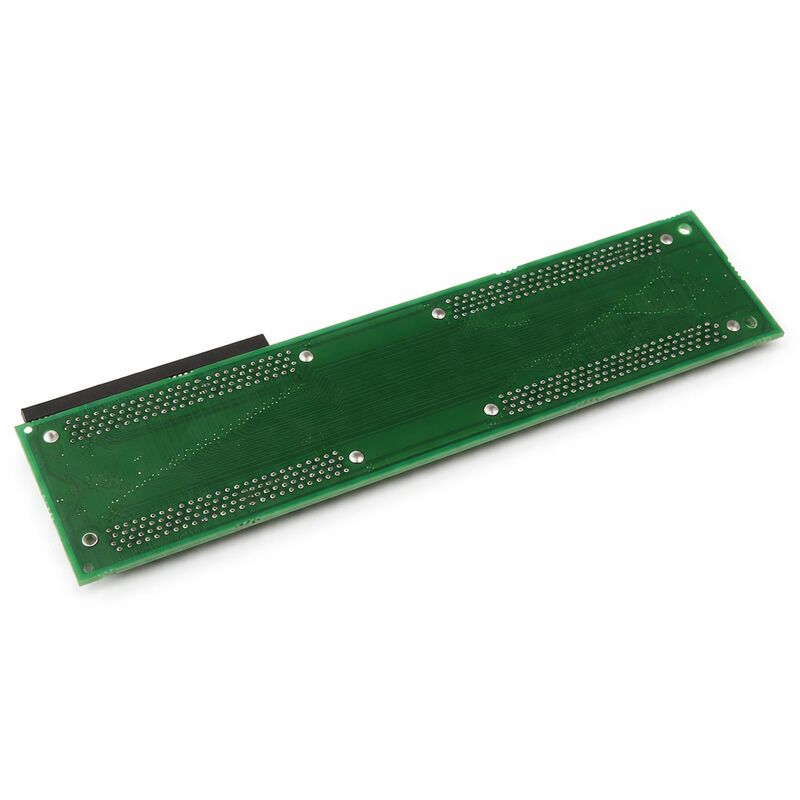

A20B-2002-0850は,FANUCのモジュール式CNC制御アーキテクチャで使用されているラックインフラストラクチャPCBファミリーであるFANUCのA20B-2002シリーズから単スロットバックプレートボードです.バックプレンはファームウェアを保持せず,処理も実行しません.制御モジュールのスロットのための物理的および電気的基盤です.モジュールとラックのメインバックプレンの間のバス通信信号を運ぶプラグインモジュールが座る機械的なコネクタインターフェースを供給する.
FANUCのモジュール式CNCアーキテクチャは,異なるスロット数のバックプレートを使用しますそして3つのスロット 制御ラック内に組み合わせられ,機械製造者が要求する特定の構成を作成しますA20B-2002-0850は,正確に1つのスロットに対応します.マシンの構成が1つのオプションまたは拡張モジュールを収容することを必要とする場合,追加のI/Oカード,通信インターフェース,データサーバーボード ∙ 1スロットバックプレーンはラックに空きスロットを残さずにその位置を提供します.
バックプレンの故障は,しばしばモジュール故障として誤って識別されます. 症状は同じに見えるからです. 失敗したスロットアラームを占有するモジュールまたは通信が失敗します.モジュールの自己が失敗したことを示唆しています疑わしいモジュールを同じタイプの既知のスロットに移動します. モジュールは代替スロットで動作した場合,原始スロットの裏面は故障源です.
障害の原因は:
バックプレンを交換するには データのバックアップは必要ありません ボードは何も保存しません. ボードを交換し,モジュールを再インストールし,電源を入れます.
| パラメータ | 価値 |
|---|---|
| 部分番号 | A20B-2002-0850 について |
| シリーズ | A20B-2002 年 |
| スロットカウント | 1 |
| タイプ | パシブバックプレーン |
| 機能 | パワー + シグナル分布 |
| ステータス | リニューアル済み |
| 原産地 | 日本 |
Q1: モジュールは故障しているのではなく,バックプレンが故障していることをどのように確認できますか?
疑わしいモジュールを同じコントローラ内の同じタイプの既知のスロットに移動する.モジュールは代替スロットで正しく動作した場合,元のスロットのバックプレンは故障源である.モジュールが両方のスロットで故障した場合また,CNC ハードウェア接続マニュアルを使用してバックプレンの電源と信号の連続性を確認すると,スペアモジュールを必要とせずにトラックの整合性を確認できます.
Q2:A20B-2002-0850の交換にはパラメータ変更が必要ですか?
物理的な交換後,モジュールを再インストールし,電源を入れ,モジュールの通信が正常に確認します.ソフトウェアやパラメータの変更は必要ありません. モジュール自体も同時に交換されていない限りです..
Q3: 1 スロット A20B-2002-0850 の代わりに 2 スロット のバックプレンを使用できますか?
異なるスロット数は,ラック・シャシーに物理的な変更がなければ交換できない.1スロットバックプレーンは,単スロット位置に割り当てられた物理空間とコネクタ位置に適合します.2つのスロットボードは シャシーと隣接するボードとの 次元不一致を 引き起こします
Q4: 消極的なバックプレンを操作する際に ESD リスクはあるか?
はい,アクティブプロセッサボードよりも低いです. 銅の痕跡とバックプレンの表面に搭載された 消極的な部品は,板の端からハンドル静止性のない表面に板を滑らせないでください.
Q5:A20B-2002-0850のコネクタは物理的に損傷していますが,痕跡は無傷に見えます.コネクタのみの修理は可能ですか?
損傷が接続器に限定されている場合 折りたたみピン,破裂したハウジング,個々の接触障害 適切なSMD再加工ツールで接続器レベルの修理は実行可能である可能性があります.障害が発生した際にPCBパッドの銅が引き上げられていないことを確認します.パッドが損傷すると 接続器の交換は不可能なことになり 完全なボードの交換は正しい方法です
