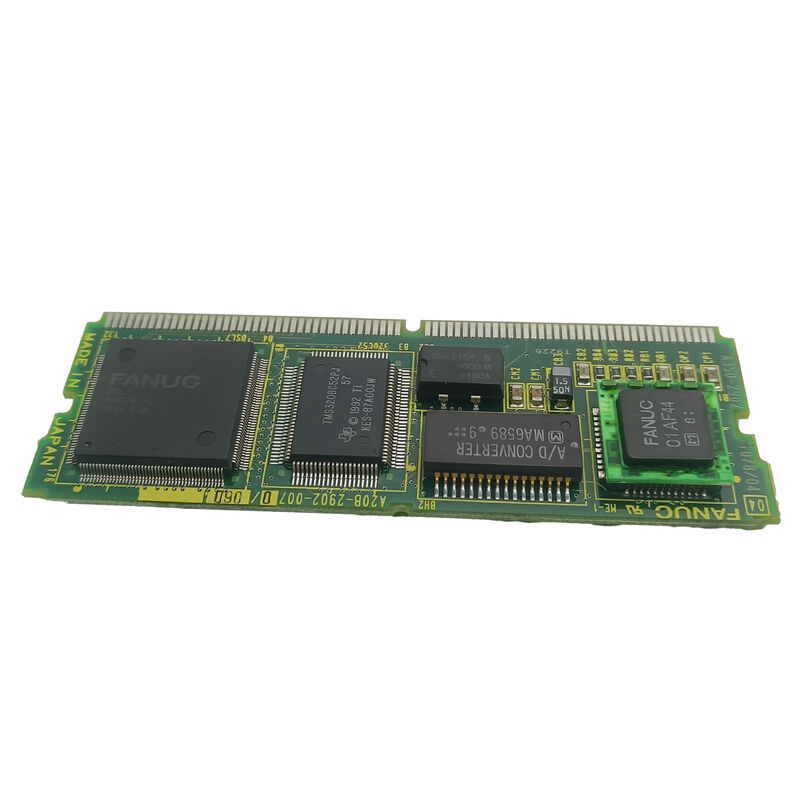

FANUC A20B-2902-0180は、A20B-2902製品ファミリーに属します。これは、CNCシステムのセントラルプロセッシングボードとサーボアンプドライブステージ間のブリッジとして機能する、コンパクトなプラグインサーボ制御モジュールのシリーズです。1980年代後半から1990年代にかけてのFANUCのCNC制御アーキテクチャでは、A20B-2902シリーズモジュールは通常、メインCPUボードまたは独立したサーボマザーボード上の専用スロットにインストールされ、アナログまたはデジタルサーボコマンド信号のコンディショニング、フィードバック信号の受信、およびCNCの制御軸に対する軸制御ループの実行を提供しました。
クロスリファレンスA350-2902-T186/01は、このモジュールに関連するアセンブリまたはサブ仕様を特定します。これは、同じ機能ボードがA20B PCB番号とA350アセンブリ参照の両方を持つというFANUCの一般的な慣行であり、A350番号は、ベアPCB以外の追加のハードウェアまたはファームウェア要素を含む可能性のある構築済みサブアセンブリを特定します。
「Soft 9070」という関連付けは、このモジュールが対象とするサーボソフトウェアの世代を特定します。FANUCのサーボ制御ソフトウェアは体系的にバージョン管理されており、各バージョンは特定のモータータイプ、エンコーダー解像度、および制御ループパラメータに合わせて調整されています。
ソフトウェアバージョンはモジュール自体のファームウェアに保存されており、サーボソフトウェアバージョンと接続されているモーター/エンコーダーシステムとの互換性は、重要なインストール要件です。
すべてのA20B-2902シリーズボードと同様に、A20B-2902-0180は表面実装技術（SMT）モジュールです。コンパクトで高密度であり、CNCの密閉型電気キャビネット環境で確実に動作するように熱管理されています。
そのコンパクトなフォームファクタにより、 substantialなパネルスペースなしでインストールでき、最新のCNCモーションが要求するリアルタイムサーボ処理を提供します。
主な仕様
| 値 | シリーズ |
|---|---|
| A20B-2902 | クロスリファレンス |
| A350-2902-T186/01 | 機能 |
| サーボ制御モジュール / サーボインターフェースPCB | ソフトウェア |
| Soft 9070 (サーボソフトウェアバージョン) | テクノロジー |
| 表面実装 (SMT) | ステータス |
| 生産終了スペア | 原産国 |
| 日本 | A20B-2902ファミリーの文脈 |
ファミリーを統一しているのは、プラグインドーターボードとしての役割です。これは、FANUCのより大きなマザーボードアセンブリ上の定義された位置にスロットインされ、特定のシステム機能を拡張または追加するコンパクトなPCBです。
このファミリー内でのA20B-2902-0180のサーボ制御モジュールとしての位置は、CNCシステムのモーションクリティカルな部分に配置されます。
この時代のサーボ制御モジュールは、CNC CPUによって計算された軸位置（補間サイクルごとに更新され、通常は制御世代に応じて1〜8msごと）を取得し、位置コマンドをモータートルクに変換する高周波電流および速度制御ループ（PWM周波数、通常4〜8kHz）を実行する責任がありました。
この階層的な制御構造（CNC CPUでの低速補間、専用サーボモジュールでの高速サーボループ）は、FANUCのサーボ制御アーキテクチャの基盤です。
サーボソフトウェアバージョンとモジュール互換性
Soft 9070を実行するモジュールは、設計されたサーボモーター、エンコーダー、およびCNCシステム世代と一致します。
互換性のないソフトウェアバージョンのサーボ制御モジュールをインストールすると（たとえば、特定のバージョンが必要な場合に異なるSoft番号のモジュールを代用すると）、トルク定数のスケーリングが不正確になる（位置誤差に対する速度が間違って実行される）、エンコーダーパルス数の解釈が間違っている（位置の誤カウントが発生する）、またはサーボループのゲイン設定がモーターの機械的特性と一致しないため、アラームが発生する可能性があります。
交換用A20B-2902-0180をインストールする前にソフトウェアバージョンの互換性を確認することは、物理的な部品番号の一致を確認することと同じくらい重要です。
診断信号と障害の特定
サーボ通信アラーム:
制御モジュールはサーボアンプとのシリアル通信を処理します。モジュールの通信回路が故障すると、CNCはサーボ準備完了ステータスを受信できず、サーボ初期化失敗アラームが発生します。位置偏差アラーム:
サーボモジュールの位置誤差レジスタが制御ループが応答できるよりも速く蓄積する場合（ゲインステージの故障またはモジュールのファームウェアの制御パラメータセットの破損が原因）、CNCは過剰な追従誤差でトリップします。複数軸同時障害:
1つの制御モジュールが複数の軸にサービスを提供する可能性があるため（CNC構成による）、モジュールの障害は、モーターまたはケーブルの問題である可能性が高い単一軸障害ではなく、制御するすべての軸で同時にアラームが発生することがよくあります。FAQ
サーボソフトウェアバージョンは、元のインストール済みモジュールのラベルに印刷されているか、CNCのシステム情報画面（MDIパネルのSYSTEMキーからアクセス可能）で見つけることができます。工作機械メーカーのドキュメントにも、必要なサーボソフトウェアバージョンが記載されています。
交換用A20B-2902-0180を入手する際は、ボードのファームウェアリビジョンサフィックス（例：/02A）は、可能な限りオリジナルと一致させる必要があります。サーボソフトウェアバージョンの不一致は、サーボアラームまたは軸の動作不良を引き起こす可能性があります。
Q2: A20B-2902-0180はコンポーネントレベルで修理可能ですか、それとも交換のみが唯一の選択肢ですか？
コンポーネントレベルの修理は、テストリグと適切なサーボモーター負荷テスト装置にアクセスできる経験豊富なFANUC修理センターで可能です。A20B-2902シリーズモジュールで一般的な修理項目には、SMD電解コンデンサ（経年劣化）、ESDイベントによる損傷した表面実装IC、および故障した電圧レギュレータが含まれます。
コンパクトなSMT構造には、精密なSMDリワークツールと熟練した技術者が必要です。生産クリティカルな機械の場合、テスト済みの交換ボードがより迅速なパスです。コンポーネントレベルの修理は、修理能力のある施設にとって、より経済的な長期的な選択肢です。
Q3: A20B-2902-0180は、インストールされる特定のCNCメインボードと一致させる必要がありますか？
はい、CNCメインボードがA20B-2902-0180と互換性のあるバックプレーンスロットとインターフェースプロトコルを持っているという意味で。モジュールは定義されたスロットにプラグインします。スロットの寸法、コネクタピン数、およびそれらのピン上の信号プロトコルはすべて一致する必要があります。
さらに、CNCのシステムソフトウェアは、モジュールの特定のハードウェアバージョンを認識して初期化する必要があります。
交換品をインストールする前に、対象のCNCのメインボード部品番号とモジュールが占めるスロットを、CNCのメンテナンスマニュアルと照合して確認してください。
Q4: A20B-2902-0180を取り扱う際に必要なESD対策は何ですか？
A20B-2902-0180には、静電気放電に敏感なCMOSおよびバイポーラICが含まれています。常にアースポイントに接続されたESDリストストラップを使用し、ESD安全マット上で、合成繊維、カーペット、その他の静電気発生材料から離れた場所で取り扱ってください。
モジュールは、帯電防止バッグのみで輸送および保管してください。モジュールを通常の段ボールまたはプラスチックの表面に置かないでください。
ESDによる損傷はしばしば潜在的です。ESDイベント後にボードが機能するように見えても、運用条件下で数日または数週間以内に早期に故障する可能性があります。
Q5: モジュールにはA350-2902-T186/01というラベルが付いています。これはA20B-2902-0180と同じ部品ですか？
はい。FANUCは多くのコンポーネントにデュアル番号付けを使用しています。A20B-XXXX-XXXX番号はベアプリント回路基板（PCB）を特定し、A350-XXXX-XXXXX番号はサブアセンブリまたはアクセサリパッケージングのコンテキストで同じコンポーネントを特定します。これには、ベアボードに加えて、工場で取り付けられたファームウェア、保護カバー、またはアクセサリが含まれる場合があります。調達および交換の目的で、両方の番号は同じ機能項目を指し、どちらの番号も正しい交換品を入手するために使用できます。
サプライヤーとのコミュニケーションの際は、混乱を避けるために両方の番号を確認してください。
