| 起源の場所 | 日本 |
| ブランド名 | FANUC |
| 証明 | CE RoHS |
| モデル番号 | A20B-2002-0521 について |

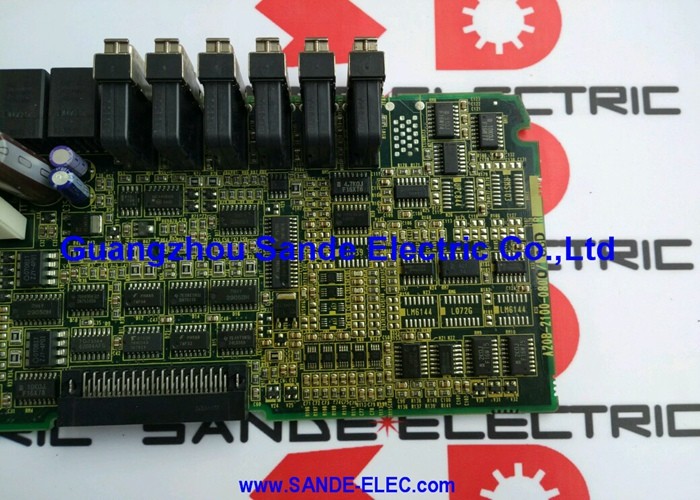

FANUC A20B-2002 シリーズは、複数の容量レベルのオペレーター パネル接続 I/O ボードを提供します。このシリーズでは、A20B-2002-0521 がコンパクトなバージョンで、手動パルス発生器 (ハンドル) インターフェイスのない 48 入力と 32 出力を備えています。
| ボード | DI | する | MPG |
|---|---|---|---|
| A20B-2002-0521 | 48 | 32 | それなし |
| A20B-2002-0470 | 72 | 56 | と |
A20B-2002-0521 のコンパクトな仕様は、よりシンプルなオペレータ パネル、つまり少数のマシン モードと機能を制御するパネル、およびハンドホイール (MPG) が存在しないか、別個の専用インターフェイス ボードによって処理されるマシンに適しています。
| パラメータ | 価値 |
|---|---|
| デジタル入力 | 48 |
| デジタル出力 | 32 |
| MPGインターフェース | 含まれていない |
| インタフェース | I/Oリンクシリアルバス |
| 応用 | CNCオペレータパネル接続 |
| シリーズ | A20B-2002 |
A20B-2002-0521 の 48/32 DI/DO 補完機能は、高度な補助機能なしで標準 CNC オペレータ パネルの信号要件を処理します。
48 デジタル入力 (通常の信号割り当て):モードセレクター接点 (AUTO/JOG/MDI/EDIT/REF — 各位置は個別の入力)、送り速度オーバーライドステップ、サイクルスタート、フィードホールド、緊急停止、オプション停止、シングルブロック、ドライラン、マシンロック、メモリ保護キー、スピンドルオーバーライドステップ、およびマシン固有のファンクションキー。
32 デジタル出力:モードアクティブインジケータランプ、サイクルアクティブ、フィードホールド、アラーム、準備完了、スピンドル実行インジケータ、および機械固有の機能ランプ出力。
48/32 の容量は、モード セレクター、オーバーライド スイッチ、および基本的なサイクル コントロール キーが主要なオペレーター インターフェイスであるパネルに適合します。大型の 72/56 ボードを必要とする拡張ファンクション キーや補助パネル信号はありません。
コンパクトな CNC パネル I/O の置き換え:標準のオペレータ パネル (ハンドホイールまたは個別のハンドホイール インターフェイスなし) を備えた FANUC CNC マシンは、パネル I/O アラームを開発します。 A20B-2002-0521 が識別されます。交換するとすべてのパネル機能が回復します。
シンプルなCNCターニングセンターパネル:基本的なオペレーター パネル (モード セレクター、送り速度オーバーライド、サイクル開始/停止、ステータス ランプ) を備えた CNC 旋盤は、大型ボードの MPG インターフェイスを必要とせずに、48/32 信号セットに A20B-2002-0521 を使用します。
Q1: より大きなボードが入手できない場合、A20B-2002-0470 (MPG 付き 72/56) を A20B-2002-0521 に置き換えることはできますか?
パネルの PMC プログラムが 48 以下の DI と 32 以下の DO を使用する場合のみ。 PMC が 49 ～ 72 DI 範囲または 33 ～ 56 DO 範囲の信号に対応している場合、それらの信号は A20B-2002-0521 には存在せず、PMC アラームが発生します。また、パネルにハンドホイールがあり、その信号が A20B-2002-0470 の MPG インターフェイスに割り当てられている場合、A20B-2002-0521 を取り付けるとハンドホイールが整備されないままになります。 PMC I/O の使用状況と MPG の割り当てを確認せずに置き換えないでください。
Q2: 交換品を注文する場合、W/O MPG の指定は重要ですか?
はい。 A20B-2002-0521 部品番号内では、「W/O MPG」特性が定義されています。これは、MPG インターフェイスのないボードです。同じ 48/32 DI/DO 容量の MPG インターフェイスを備えた対応する部品番号が存在する場合があります。元のボードに MPG 機能がある場合は、注文する前に、取り付けられているボードのラベルで正確な部品番号を確認してください。
Q3: A20B-2002-0521 の交換には PMC プログラムの変更が必要ですか?
いいえ。PMC プログラムは、ボード ID ではなく、I/O リンク ノード アドレスと信号番号によって I/O をアドレス指定します。同じノード アドレスでの同等の置換により、PMC を変更せずにすべてのパネル I/O が復元されます。取り付け後、生産に戻る前にすべてのパネル機能を確認してください。
Q4: A20B-2002-0521 が失敗するとどのような影響がありますか?
オペレーターパネル接続ボードが故障すると、CNC PMC はこのユニットを介してすべてのパネル信号との接続を失います。モード選択が機能しなくなり、サイクルスタートボタンとフィードホールドボタンが反応しなくなり、インジケーターランプが更新されなくなります。パネルユニットのアドレスを指す I/O リンクアラームコードは、ボードの障害を確認します。
Q5: A20B-2002-0521 と A16B-2203-0881 (96/64 I/O モジュール) はどう異なりますか?
A16B-2203-0881 (96/64 DI/DO) は、機械の機械フィールド デバイス (機械構造全体のリミット スイッチ、センサー、ソレノイド) に接続する機械 I/O モジュールです。 A20B-2002-0521 (48/32 DI/DO) は、特にオペレーター パネルのスイッチとランプに接続するオペレーター パネル接続ユニットです。どちらも I/O ボードですが、マシン本体とオペレータ インターフェイスという異なるマシン層に機能します。
