| 起源の場所 | 日本 |
| ブランド名 | FANUC |
| 証明 | CE RoHS |
| モデル番号 | A20B-2002-0320 |
FANUC BETA シリーズは、Alpha および Alpha-i シリーズとは別の、ファナックのサーボ ドライブ製品群の別個の部門を表します。 Alpha ドライブが厳しいサーボ要件を備えた高性能 CNC 工作機械に対応するのに対し、BETA ドライブはコンパクトでコストが最適化されたアプリケーションをターゲットとしています。
BETA サーボモーター:小型 CNC 機械、射出成形装置、包装機械、および高性能 Alpha モーターではオーバースペックとなるその他のアプリケーション向けのコンパクトなモーターです。
BETA サーボアンプユニット (SVU):A06B-6093シリーズは、BETAサーボモータ用のドライブアンプです。 SVU の名称 (サーボ速度ユニット) は、これらが速度制御サーボ アンプであることを示しており、速度コマンドを受け取り、その速度を維持するために閉ループ モーター電流を供給します。
コスト効率の高いシステムペアリング:BETA モーターと BETA SVU を組み合わせることで、Alpha-i シリーズの全機能が必要ないアプリケーションに信頼性の高いサーボ パフォーマンスを提供し、ファナックの製造品質と信頼性基準を維持しながらシステム コストを削減します。
| パラメータ | 価値 |
|---|---|
| 互換性のあるドライブ | A06B-6093-H10x (ベータ SVU) |
| タイプ | PWMタイプB |
| 関数 | インターフェースコマンドボード |
| シリーズ | A20B-2002 |
| 応用 | ファナックベータサーボシステム |
「PWM Type-B」指定は、A20B-2002-0320 が CNC とサーボ ドライブ パワー ステージ間で通信する方法を定義します。
PWMインターフェース:パルス幅変調 — 制御ボードは、CNC からの速度コマンドを、ドライブの IGBT トランジスタを制御する PWM スイッチング信号に変換します。 PWM 信号のデューティ サイクルと周波数により、モーターの電流波形が決まり、モーターのトルクと速度が決まります。
タイプ-B:これは、BETA SVU 製品範囲内の第 2 世代 (「タイプ B」) PWM インターフェイスとして識別され、以前のタイプ A インターフェイス ボードと区別されます。タイプの指定はハードウェア固有であり、正しい交換用ボードを決定します。

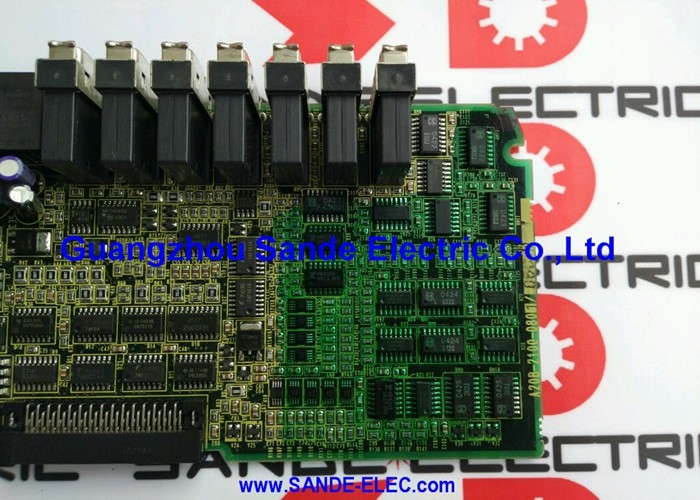

制御基板 (A20B-2002-0320) は、BETA SVU 内の配線基板と連携して完全な内部 PCB セットを形成し、サーボ アンプのすべての制御、インターフェイス、およびゲート駆動機能を提供します。
BETA SVU 制御ボードの障害:FANUC BETA サーボアンプユニット (A06B-6093-H10x) は、制御レベルのサーボアラームを開発します。サーボ モーターとエンコーダーを検証した結果、A20B-2002-0320 コマンド ボードが障害であると特定されました。内部 PCB セット全体を交換すると、サーボ ドライブの機能が回復します。
BETA サーボドライブのメンテナンス:CNC 工作機械の BETA SVU は計画メンテナンスを受けます。 A20B-2002-0320 は、H10x ドライブが搭載されていることが確認されている PWM コマンド ボードです。
Q1: FANUC BETA SVU と FANUC Alpha サーボモジュールの違いは何ですか?
BETA SVU (A06B-6093) は、BETA シリーズ サーボ モータ用に設計された、小型でコストが最適化されたアプリケーション向けのファナックのコンパクトなサーボ アンプです。 Alpha シリーズ (A06B-6079、6096、6114) は、より高い電流定格とより多くの機能を備えた、より要求の厳しいアプリケーションに対応します。 BETA ドライブと Alpha ドライブには相互互換性がありません。 A20B-2002-0320 は BETA SVU A06B-6093-H10x アンプに固有です。
Q2:「PWM Type-B」とは何ですか?Type-Aとの違いは何ですか?
BETA SVU 製品ファミリー内では、PWM タイプ指定 (タイプ A、タイプ B) により、内部制御 PCB のさまざまなハードウェア世代が識別されます。 Type-B は第 2 世代です。A20B-2002-0320 は PWM Type-B ボードです。 Type-A ボードを Type-B ドライブに取り付けると (またはその逆)、誤動作が発生します。交換品を注文する前に、取り付けられているボードのラベルでドライブのタイプを確認してください。
Q3: A20B-2002-0320は単独で交換する必要がありますか、それとも配線基板と一緒に交換する必要がありますか?
BETA SVU A06B-6093 には、制御/コマンド ボード (A20B-2002-0320) と配線ボードという 2 つの内部 PCB が含まれています。制御基板が故障した場合は、配線基板も検査する必要があります。根本原因 (モーター巻線の故障や電力サージなど) が両方のボードに損傷を与えた可能性がある場合、PCB セット全体を交換すると、部分的に修理されたドライブをサービスに戻すリスクが軽減されます。
Q4: BETA SVU からのどのサーボ アラームが A20B-2002-0320 の障害を具体的に示していますか?
BETA SVU のコントロール ボードに障害が発生すると、PWM インターフェイスの障害、速度ループ エラー、または CNC とドライブ間のシリアル通信エラーに関連するアラームが生成されます。これらは、電力段の障害 (過電流、過電圧、IGBT の障害) とは異なります。モーターとパワーステージが正常であるにもかかわらず、制御タイプのアラームが発生してイネーブルになるとすぐにドライブがトリップする場合は、A20B-2002-0320 が主な診断対象となります。
Q5: BETA SVU 内の A20B-2002-0320 にアクセスする前に、どのような安全上の注意事項が適用されますか?
電源を切り、CNC とサーボ システムをロックアウトします。 BETA SVU DC バスは、主電源が切断された後も充電を保持します。ドライブ エンクロージャを開ける前に、校正済みの DC 電圧計を使用してバスが 30 V 未満まで放電していることを確認してください。 A20B-2002-0320 は、ESD 安全な表面上で静電気防止リスト ストラップを使用して取り扱ってください。
