| 起源の場所 | 日本 |
| ブランド名 | FANUC |
| 証明 | CE ROHS |
| モデル番号 | A20B-2002-0270 |

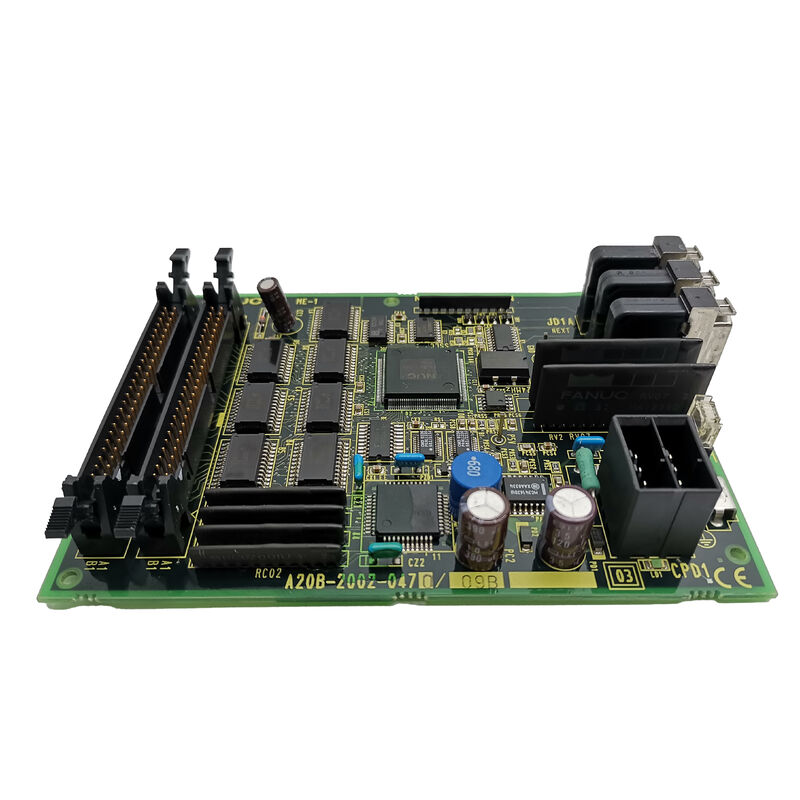

についてFANUC A20B-2002-0270FANUCのA20B-2002シリーズの1つのボードファミリー内の制御PCBである.このファミリーは,CNC制御ラックで幅広い機能を網羅している.いくつかのバリエーションはバックプレート構造として機能している.他のI/Oインターフェースを扱う信号路由や通信ブリッジ
高レベルのCPU論理と機械の物理的なI/Oの間に位置し 信号を清潔に,タイミングを正しく,データの経路は完結していない.
FANUCのモジュールデザイン哲学は A20B-2002ファミリーで完全に示されています.
制御ユニットは,すべての機能を単一のボードに詰め込むのではなく,専用のボードに作業を配分します.各ボードは1つの作業をよくします.システム全体の障害をなくして 単一のモジュールに欠陥がある場合は 隔離して交換できます.
A20B-2002-0270はこのアーキテクチャ内で制御ラック内のモジュールとして動作します.
端のコネクタを介してシステムに接続され,機械の動作中に連続的に動作します.産業用部品が全体に使用されています.このボードは,製造機械の熱と電気環境のために設計されています. 実験機器ではありません..
| パラメータ | 価値 |
|---|---|
| シリーズ | A20B-2002 年 |
| 機能 | CNC制御回路ボード |
| 互換性のあるCNCファミリー | FANUCシリーズ 16, 18, 20, 21 と互換性 |
| 操作環境 | 工業用CNC制御ラック |
| 電源 | システムから供給される内部電圧 |
| 建設 | FR-4 PCB基板,SMD部品 |
| ステータス | 入手可能 改装済み 試験済み |
| 原産地 | 日本 |
FANUCの制御ユニットのアーキテクチャは,意図的にモジュール化されている.A20B-2002シリーズは,この構造の真ん中に位置している.上部には,システムの意思決定者となるメインCPUボードが位置している.I/O モジュールは,下部に座るスピンドル増幅器
その間 A20B-2002ボードは インフラストラクチャを処理します 信号をルーティングし バスのタイミングを管理し ラック内の電力を配分し ケーブルが接続するコネクタを供給します
この層構造は 維持上の利点があります
障害 が 発生 する と,板 の 間 の 物理 的 な 境界 は 問題 が ある 場所 を 隔離 する 助け に なり ます.A20B-2002-0270の故障は,通常,メインCPU故障またはサーボドライブ故障とは明らかに異なる症状を生む..
信号レベル上の障害 断続的なデータエラー,不正なI/O状態,予期せぬアラームコードは,しばしばこのアーキテクチャレベルに起因する.
このファミリーのボードは,マシン特有のデータを格納しない.パラメータ,プログラム,ツールオフセットは,メインCPUボードのメモリモジュールに格納されている.
A20B-2002-0270を交換するには,パラメータを完全に再充電する必要はありません.
システムの起動とすべてのI/O機能が交換後に正しく反応することを確認します.これは通常,修理を確認するのに十分です.
市販されている改装されたA20B-2002-0270ボードは,出荷前にFANUC対応のテストセットで試験を受けなければならない.
改装中の主要な検査には,以下の事項が含まれます.
文書化された試験なしで出荷されたボードは慎重に扱わなければならない.
断続的に故障する機能が機能しているボードは すぐに故障するボードよりも 診断が難しくなります 断続的な故障は 即時の故障よりも時間を無駄にします
Q1:A20B-2002-0270が 交換を注文する前に 失敗したボードであることを 確認するには?
A20B-2002層内の故障隔離は,体系的な信号追跡を必要とする.もしCNCが,I/O通信エラー,バスの故障,または特定の信号障害を示すアラームコードを生成した場合,FANUC メンテナンスのマニュアルのアラームコードとボードの文書化された接続の割り当てを交差する.
警告がこのボードが処理する機能を指し,他のすべての可能な原因 (ケーブル,コネクタ,隣接するボード) が排除された場合,A20B-2002-0270は最も可能性のある候補です.
Q2:A20B-2002-0270を交換するには,パラメータの設定を変更する必要がありますか?
A20B-2002シリーズのボードは,マシン特有のパラメータや構成データを保存しない.パラメータデータは,メインCPUボードのFROM/SRAMモジュールに保存されている.A20B-2002-0270を入れ替えた後システム機能を確認する.
パラメータ入力は必要ない. 警告コードがパラメータ交換に関係のない問題を明示しない限り.
Q3:CNCは,完全に停止する前に数週間間断的なアラームを生産していました.A20B-2002-0270が原因かもしれません.
断続的なアラームが続きますが,永久的な故障は,PCBの故障の一般的なパターンです.
熱循環により,溶接接器の接頭部には,熱いとき開き,冷たいとき閉じる微小裂け目が発生します.失敗する前に不規則な行動を起こす.
断続的なアラームがI/Oまたは信号レベルの障害を指摘し,CNCが最終的に同じ領域で決定的なエラーで停止した場合,A20B-2002-0270は合理的な疑いです.
Q4:A20B-2002-0270には複数のサブバリエーションがありますか (例: /01A, /02A の後置き)
FANUCは,ハードウェアの軽微な改訂を表示するために,サブバリエーションの後項を用いることもあります.
サフィックス付きのボードは,ベースバージョンと比較して更新されたコンポーネントを持つかもしれないが,同じ機能を実行する.ほとんどの場合,異なるマイナーサフィックスを持つボードは直接の代替である.
部品サプライヤーに確認してください. 購入されているボードがオリジナルと異なる後尾を付けている場合. 機能的互換性が維持されているかどうかをアドバイスすることができます.
Q5: A20B-2002-0270を設置中に操作する際に注意すべきことは?
制御ラックにアクセスする前に,DCバスコンデンサターが放出するのを待つ.ボードに触れる前に,ESDの腕帯で地面を固定してください.部品の表面に触れないようにする.
座る前にコンネクタを注意深く並べます 座らないボードを強制するとピンが曲がります
設置後,電源を入れられる前に,すべてのケーブルが正しく再接続されていることを確認します. 交換が機能していることが確認されるまで,元のボードを静止防止パッケージに保管します.
