| 起源の場所 | 日本 |
| ブランド名 | FANUC |
| 証明 | CE ROHS |
| モデル番号 | A20B-2002-0110 |

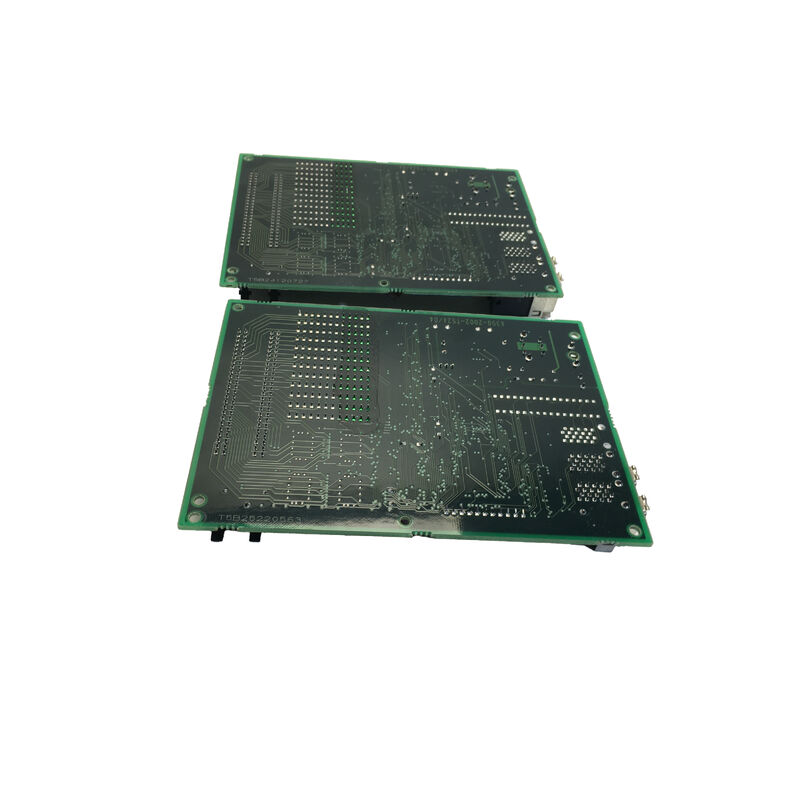

FANUC A20B-2002-0110 は、FANUC の A20B-2002 シリーズの 2 スロットバックプレーン PCB です。これは、2 つの CNC 制御モジュールが一緒にマウントされ、動作するための物理的な基盤となります。FANUC の Series 16/18 時代の CNC コントローラーのエンジニアリングアーキテクチャでは、制御電子機器は単一のモノリシックボードとして構築されるのではなく、メイン CPU、サーボインターフェイス、I/O オプション、メモリ拡張、通信カードなど、目的別のモジュールのコレクションとして構築され、共通のバックプレーンにプラグインされます。このモジュール化は意図的な設計上の選択でした。これにより、動作中のモジュールを妨げることなく、故障したモジュールを交換でき、空きスロットに新しいオプションカードを追加することでシステム機能を拡張でき、FANUC が共通のハードウェアプラットフォームからさまざまな CNC 構成を構築するためにモジュールを組み合わせることができるため、製造が簡素化されます。バックプレーンがこれを可能にします。
FANUC コントローラーラックのすべてのモジュールは、エッジコネクタを介してバックプレーンにプラグインされます。これは、各モジュールの下端にあるカードエッジフィンガーと嵌合する金メッキされた接点です。これらのコネクタを介して、バックプレーンは電源電圧（CNC の電源ユニットからのレギュレートされた DC レール）をすべてのモジュールに同時に供給し、モジュールが互いに通信できるようにする共有バス信号線を提供します。
2 スロットバックプレーンの場合、2 つのモジュールがこの共有電気環境で共存します。
A20B-2002-0110 の 2 スロット形式は、このシリーズの中で最もコンパクトな構成です。これは、2 つのモジュールのみが共通のラックを共有する必要があるコントローラーセクション、または大規模なキャビネット内で制御電子機器を空間的に分散するために個別のラックセクションが使用されるシステムで使用されます。
より大きな FANUC ラック構成では、同じ A20B-2002 ファミリの 3 スロット、4 スロット、または 6 スロットのバックプレーンバリアントが使用されます。それぞれが同じ基本的な機能を処理しますが、モジュール位置が増えています。
主な仕様
パラメータ
| 機能 | 2 スロットパッシブバックプレーン PCB |
|---|---|
| タイプ | パッシブ — アクティブコンポーネントなし |
| モジュールスロット | 2 ポジション |
| シリーズ | A20B-2002 |
| ラックの役割 | 電源 + バス + 信号相互接続 |
| 原産国 | 日本 |
| 「パッシブ」バックプレーン内のエンジニアリング | A20B-2002-0110 を「パッシブ」ボードと呼ぶことは、マイクロプロセッサ、メモリ、アクティブ信号処理を含まないことを意味します。しかし、パッシブは単純を意味するわけではありません。 |
電源トレース設計:
バックプレーンの電源レールは、同時にインストールされたすべてのモジュールの合計負荷を運びます。
FANUC CNC システムの 2 スロットバックプレーンの場合、これは +5V、±15V、+24V を運ぶ銅トレースが、過度の抵抗電圧降下なしに、また PCB 基板の損傷を引き起こすほどトレースが加熱することなく、2 つの完全にロードされた制御モジュールのピーク電流（数アンペアの可能性あり）を処理する必要があることを意味します。トレース幅、銅重量、ビア設計はすべて、ボードの長期的な電力供給の整合性に貢献します。
バス信号整合性:
バックプレーン上の並列データバスのトレースは、数千万ヘルツの速度でデジタル信号を運びます。
これらの周波数では、PCB トレースは伝送線路として機能します。インピーダンスは、バスエラーを引き起こす信号反射を防ぐために、駆動回路と受信回路のインピーダンスと一致する必要があります。バックプレーンのレイヤスタック、トレースジオメトリ、および終端設計はすべて、指定された動作周波数での信号整合性に合わせて設計されています。
モジュール間の分離:
バスは共有されていますが、バックプレーン上の一部の信号は特定の Слот にのみルーティングする必要があります。
バックプレーンのアートワークは、どのコネクタピンがすべての Слот で共通であり、どのピンが個別の Слот に専有されているかを正確に定義します。PCB 設計時のこのルーティングのエラーは、2 つのモジュールが互いの専有信号に干渉する原因となります。FANUC のバックプレーン設計は、インストール可能なモジュールの組み合わせの全範囲に対して検証されています。
A20B-2002-0110 の交換が必要な場合
バックプレーンの故障はまれです。ボードには可動部品がなく、通常の電気的ストレス下で経年劣化して故障するアクティブコンポーネントもありません。故障が発生した場合、原因は特定されています。
AC サプライまたは CNC の内部 DC バスへの電圧スパイクが、PCB 基板の絶縁破壊強度を超えるほど深刻な場合、隣接する電源およびグラウンドトレース間の絶縁破壊を引き起こします。
損傷した領域は、炭化または変色した PCB 材料（トラッキング）として視覚的に現れ、負荷下でアークが発生したり、徐々に悪化したりする可能性のある継続的な部分的な短絡を表します。サージイベントによるトラッキングが視覚的に確認できるボードは、サービスを継続せずに交換する必要があります。
クーラントまたは汚染物質の侵入:
工作機械環境では、空中に浮遊するクーラントミスト、金属粉塵、油性エアロゾルが発生します。長年の運転により、この汚染物質が制御キャビネットに入り込み、PCB 表面に堆積します。
バックプレーンでは、電源とグラウンドプレーンが同じボード上で近接して実行されているため、導電性の汚染膜がリークパスを作成し、断続的なバス障害または電源レール不安定性を引き起こします。適切な電子グレードの溶剤でボードを清掃すると、一時的に問題が解決する場合があります。汚染が再蓄積する場合は、ボードの交換が必要になります。
物理的なコネクタの損傷:
モジュールの繰り返し挿入および取り外し（長年のメンテナンスによる）により、バックプレーンのエッジコネクタの接点が徐々に摩耗します。摩耗または酸化した接点は、システムレベルでは故障したモジュールと区別できない断続的なモジュール障害を引き起こします。
コネクタの接点の目視検査とコネクタピンの導通テストにより、この故障モードが特定されます。よくある質問
Q1: 特定の CNC システムで A20B-2002-0110 が正しい 2 スロットバックプレーンとして識別される方法は？
インストールされているボードの部品番号ラベル（通常は PCB の端にある）も、インストールされているバリアントを直接確認します。
A20B-2002 ファミリ内では、2 スロットバリアントは 3 スロットまたは 6 スロットバリアントとは、物理的な寸法、スロット数、およびコネクタのピン配置が異なる場合があります。常に元のインストールの正確な部品番号と一致させてください。
Q2: A20B-2002 シリーズのすべてのモジュールが A20B-2002-0110 バックプレーンにプラグインできますか？
必ずしもそうではありません。モジュールとバックプレーンの互換性は、ボードのコネクタピン配置とスロット割り当てをモジュールのインターフェイス要件に一致させることに依存します。
FANUC のハードウェアドキュメントには、どのモジュールがどのバックプレーンバリアントと互換性があるかが指定されています。
一部のモジュールはスロット固有（特定の Слот 位置用に設計されている）であり、任意の Слот にインストールすることはできません。
交換用バックプレーンにモジュールをインストールする前に、CNC のハードウェアマニュアルに対してスロット割り当てを確認してください。
Q3: バックプレーンに断続的な障害が発生した場合、電源サイクルでクリアされる場合でも、CNC は動作を継続できますか？
既知の疑わしいバックプレーンを持つ CNC システムの運用は、実際の生産リスクを伴います。電源サイクルでクリアされる断続的なバックプレーン障害は、接触不良または部分的な汚染短絡を示しており、永続的な障害を引き起こす閾値に近い状態です。
この状態は悪化します。電源サイクルはメンテナンス戦略ではなく、メンテナンスが遅れている兆候です。
適切な対応は、予備のバックプレーンを用意して計画されたダウンタイムの期間を最小限に抑えながら、次のメンテナンスウィンドウでボードの検査と交換をスケジュールすることです。
Q4: A20B-2002-0110 は A20B-2002-0020（Series 16/18 用 3 スロットバックプレーン）と同じですか？
いいえ。-0020 は 3 スロットバックプレーンであり、-0110 は 2 スロットバックプレーンです。これらは物理的な寸法とスロット数が異なる別のボードです。
これらは互換性がありません。取り付けポイント、コネクタの位置、ボードのアウトライン寸法は、特定のラックフレームに一致しています。
交換部品を注文する前に、スロット数と元のボードの正確な部品番号を確認してください。
Q5: バックプレーンを交換する際にモジュールを取り外して再インストールする際に、どのような注意が必要ですか？
開始する前に完全に電源を切ってください。取り外す前にすべてのモジュールの位置を記録してください。ラックを前面と背面の両方から写真に撮ってください。モジュールは、その長さに沿って均一な力で取り外してください。取り外し中にモジュールを揺らすと、モジュールのカードエッジフィンガーとバックプレーンのコネクタの接点の両方が損傷します。
バックプレーンを交換したら、各モジュールを記録された元の Слот 位置にインストールし、電源を入れる前に完全に挿入されていることを確認してください。最初の電源投入時に、機械を生産に戻す前に、CNC の診断画面を通じてすべてのモジュールが正常に初期化されることを確認してください。
