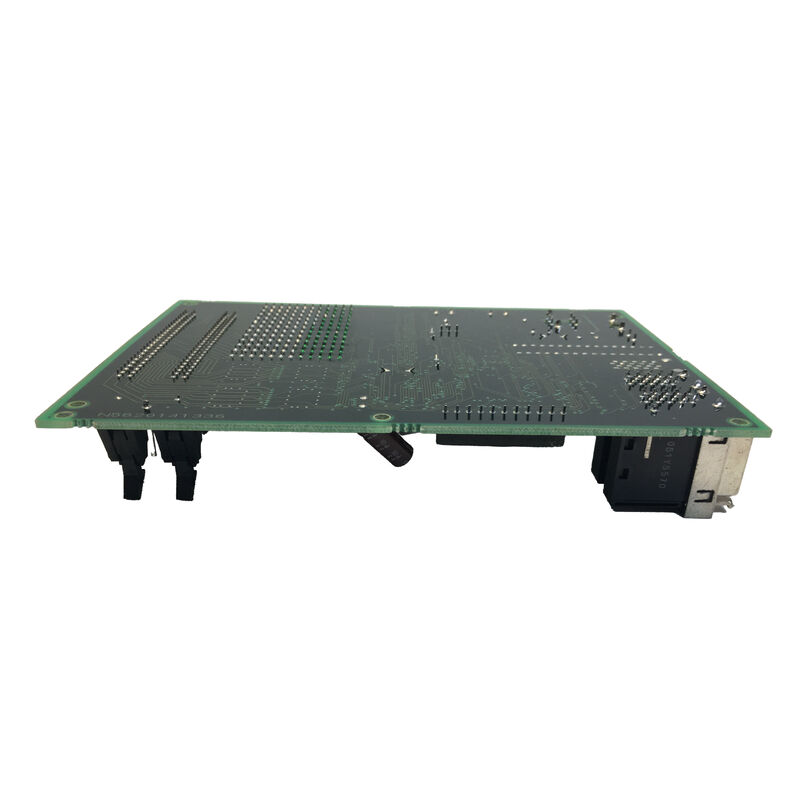

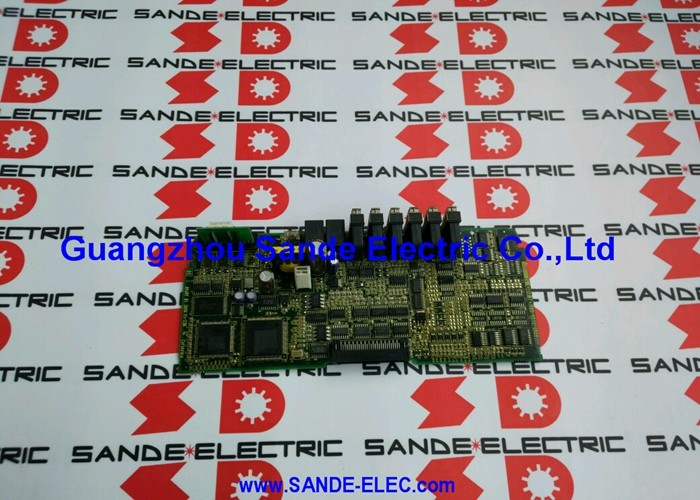

FANUC A20B-2002-0031 は、FANUC Alphaシリーズ SVU1-40 および関連ドライブ構成用のサーボアンプ制御基板です。A20B-2002サーボ制御基板ファミリーの中で、-0031バリアントは、より小型のSVU1-12およびSVU1-20モデルに対応する-0030からステップアップし、より大電流のSVU1-40およびSVU1-80構成に対応します。これらは、α12/2000およびα22/2000などの大型Alphaシリーズサーボモータ用に設計されたドライブです。この基板は、デジタル制御と高電力電子機器の交差点に位置します。一方では、CNCシステムからデジタルサーボコマンドを受信し、サーボモータからのエンコーダフィードバックを処理します。
もう一方では、モータ電流を最終的にスイッチングするIPM（インテリジェントパワーモジュール）またはIGBTトランジスタを制御するゲートドライブ信号を出力します。CNCのコマンド位置とモータの実際のトルク出力の間で発生するすべては、このPCB上のロジック回路を通過します。
A20B-2002-0031がサポートするSVUアーキテクチャは、FANUCのスタンドアロンドライブ形式です。各SVUユニットは、独自の電源整流器、DCバスコンデンサバンク、および回生放電回路を備えており、完全に自己完結型です。
これにより、SVUユニットは、集中型ドライブキャビネットを必要とせず、それぞれのサーボモータの近くに、機械構造の内部にリモートで取り付けることができます。
A20B-2002-0031制御基板は、電源が投入され、CNCによってコマンドされた後、ドライブが独立して動作するために必要なすべての制御インテリジェンスを提供することにより、このスタンドアロン動作を可能にします。
主な仕様
パラメータ
| シリーズ | A20B-2002 Alpha SVU制御基板 |
|---|---|
| 互換性のあるドライブ | SVU1-40 (H104), SVU1-80 (H105), SVUC1-40 (H004) |
| インターフェース | タイプBアナログPWM |
| 配線基板ペア | A20B-2002-0040, A20B-2002-0041 |
| ステータス | メーカー製造中止 |
| 原産国 | 日本 |
| A20B-2002制御基板シーケンスにおける-0031の位置 | FANUCのA20B-2002-003xシリーズ制御基板は、ドライブの定格電流に合わせた論理的な進歩により、Alpha SVU1単軸アンプの全範囲をカバーします。 |
A20B-2002-0031: SVU1-40, SVU1-80 (より高い定格電流)
タイプBインターフェース — A20B-2002-0031がコマンドを受信する仕組み
タイプBインターフェースは、この世代のFANUCサーボアンプを、以前のアナログタイプAドライブ（±10V速度コマンドを受信）と、後のFSSBベースのデジタルドライブ（デジタル光ファイバーシリアルコマンドを受信）のいずれとも区別します。
タイプBインターフェースは、FANUC Series 0C、15A/B、16A/B、18A、および21TA CNCシステムで見られます。これは、工作機械製造における1990年代の大部分をカバーする世代です。これらのCNC世代とAlpha SVUドライブを搭載した機械は、世界中の生産環境で稼働し続けており、A20B-2002-0031は製造中止ステータスにもかかわらず、関連性の高いメンテナンスコンポーネントとなっています。
ファームウェアとモータパラメータのマッチング
A20B-2002-0031制御基板には、サーボモータ制御アルゴリズムを実装するファームウェアが含まれています。このファームウェア内では、一連のモータパラメータが制御ループゲイン、電流制限、およびモータの電気モデル（抵抗、インダクタンス、逆起電力定数）を定義します。これらのパラメータは、ドライブに接続されている特定のサーボモータと一致する必要があります。
交換用のA20B-2002-0031を取り付ける際には、元の基板のファームウェアに格納されていたモータパラメータを復元する必要があります。
SVUのフロントパネルパラメータ入力インターフェース（MODE、UP、DOWN、DATA SETの4つのプッシュボタンからアクセス）により、SVUメンテナンスマニュアル（B-65195EN）を参照して手動でパラメータを入力できます。
あるいは、元のPCBが物理的に損傷しているがNV-RAMチップが損傷していない場合は、チップを交換基板に移して元のパラメータセットを保持できます。
FAQ
Q1: SVU1-40 (A06B-6089-H104) が、-0030ではなくA20B-2002-0031を使用しているとどのように識別されますか？
H104（SVU1-40）は、-0040配線基板と組み合わせて-0031を使用します。
ドライブのネームプレートは、注文仕様（A06B-6089-HXXX）を確認し、PCBの内容を一意に識別します。電流とパラメータの互換性を確認せずに、-0030を-0031に、またはその逆に置き換えないでください。
Q2: SVU1-40がDCSWアラーム（回生放電回路故障）を示しています。これは制御基板の故障の可能性が高いですか？
DCSWアラームは、SVUの内蔵回生放電回路を監視します。SVU1-40では、内蔵抵抗ではなく、別個の外部回生放電ユニット（A06B-6089-H500など）を使用しているため、アラームは次のいずれかを示している可能性があります。外部抵抗アセンブリのオープンサーモスタット、制御基板上のサーモスタット監視回路の接続不良、または実際に過負荷になった回生抵抗。
制御基板は報告要素ですが、DCSWの根本原因であることはめったにありません。制御基板を疑う前に、外部放電ユニットとそのドライブへの接続を確認してください。
Q3: 正常に動作しているSVU1-80のA20B-2002-0031を使用して、故障したSVU1-40を修理できますか？
-0031は、SVU1-40（H104）とSVU1-80（H105）の両方に指定されているPCBです。ただし、配線基板が異なります。H104はA20B-2002-0040を使用し、H105はA20B-2002-0041を使用します。
制御基板のみが故障したコンポーネントであり、2つのドライブモデル間で配線基板が異なる場合、モデル間の制御基板の置き換えには、PCBのNV-RAMに格納されているファームウェアパラメータセットが、宛先のモータとドライブ構成に適していることを確認する必要があります。
NV-RAMに新しいドライブのモータに適したパラメータが含まれている場合、置き換えは可能です。
Q4: 長期間使用されているSVUドライブにおけるA20B-2002-0031の典型的な故障モードは何ですか？
最も一般的な経年劣化による故障は、PCBの内部電源レールの電解コンデンサの劣化です。制御基板の±15Vおよび+5V電源の10〜100µF範囲のコンデンサは、10〜15年の連続運転後に静電容量を失い、ESRが増加します。
これは、完全な故障に進む前に、不安定または振動的なサーボ動作として現れます。
2番目に一般的なモードはNV-RAMデータ破損です。モータパラメータを格納するNV-RAMチップが故障すると、ドライブは不正確またはゼロのパラメータで起動し、即座にサーボアラームが発生します。コマンド信号受信回路へのESD損傷は、イベント駆動型の最も一般的な故障モードです。
Q5: 修理センターに故障したA20B-2002-0031を送る前に、どのような情報が必要ですか？
提供するもの: 完全なSVUドライブの注文仕様（A06B-6089-HXXX）、ドライブに接続されているサーボモータのタイプ（モータネームプレートのA06B-XXXX-BXXX）、CNCシリーズとモデル（Series 0C、16B、18Aなど）、故障時にSVUのLEDインジケータに表示されたアラームコード、および故障が突然発生したか（衝突やサージの後などイベント駆動型）または徐々に発生したか（数週間または数ヶ月にわたってアラーム頻度が増加）を指定してください。
この情報により、修理センターは故障状態を再現し、返却前に修理が完全に効果的であることを確認できます。
