FANUC CIRCUIT BOARD A20B-2002-0020 A20B20020020 A2OB-2OO2-OO2O 電子回路板は,電子回路板の形状を表示する

FANUC A20B-2002-0020 3スロットバックプレーンPCB シリーズ16 / 18 CNC,日本原産

部品番号:A20B-2002-0020

製造者:FANUC株式会社 (日本)

製品タイプ:バックプランのPCB 〜3スロットラックインターフェース

ボードシリーズ:A20B-2002 年

互換性のあるシステムFANUCシリーズ 16 / 18 CNCと互換性

概要

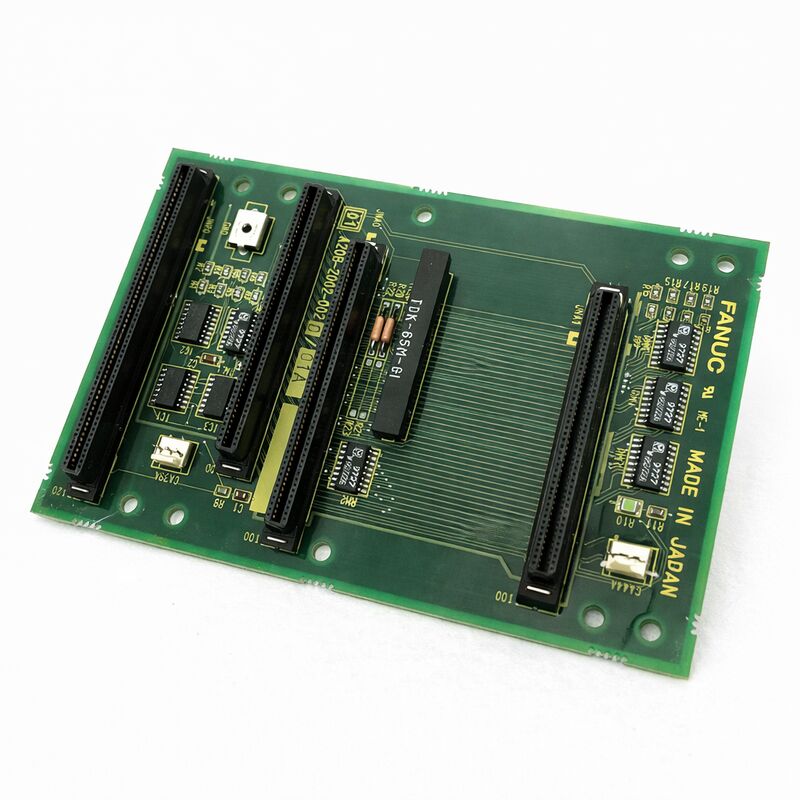

A20B-2002-0020は,FANUCシリーズ16および18のCNCシステム用の3スロットバックプレート印刷回路板である.他のすべてのボードが接続するボードです. 制御器のストラクチャルと電気的基盤です..

主CPUボード,電源ユニット,オプションボードは,このバックプレーンで提供される3つのスロットを占めています.A20B-2002-0020を通過する.

バックプレーンボードは,CNC メンテナンスの際に見過ごされやすいのは,めったに失敗しないからです.アクティブ処理コンポーネントは含まれません.CPU,メモリ,プログラム可能なロジックはありません.その機能は受動的です.:信号と電力を接続器の位置から別の位置に運び,アクティブボードをスロットにしっかりと固定し,ラック組体の物理的なアライナインを維持する.

この不活性性も故障が比較的稀である理由です. しかし,故障が起こると 物理的損傷,接続器の磨き,または汚染によって 影響はシステム全体に及ぶのです.すべてのボードが同時に影響を受ける.

A20B-2002-0020は,シリーズ16/18のコントローラ向けのA20B-2002バックプレーンシリーズにおける3スロット型特異型である.

3つのスロットは,メインCPUボード,電源ボード,および1つの追加のオプションカード位置を収容する.

この構成は,標準的な 16/18 シリーズのシステムレイアウトをカバーします.

基本規格

バックプレン の 作用

FANUC CNCコントローラは単一のボードではない.それはラックに搭載されたボードの集合であり,それぞれが特定の機能を果たしている.メインCPUボードは運動計算を処理する.ロジックボードが要求する制御レベルに入力電圧を変換オプションボード セルボインターフェイス,I/Oモジュール,通信ボード 特定の機能を追加します.

これらのボードは絶えず互いに通信しています

CPUはサーボインターフェイスにコマンドを送信します.サーボインターフェイスは位置データを返します.電源は状態を報告します.この通信はすべてバックプレンの銅の痕跡とコネクタを通って移動します.

背面機も電力を配分します

電源ボードは,制御された電圧をバックプレーンバスに出力します.これらの電圧を抽出するすべてのボードは,バックプレーンを通って電圧を受け取ります.この中央電源配給は,個々のボードが,自分の電源接続を必要としないようにします. 彼らはバックプレーンに接続し,必要なものを抽出します..

身体的なサポートが3つ目の機能です

バックプレーンは各ボードの機械的な固定を図り,位置を固定し,振動下でコネクタを保持します.

機械の操作中に振動する CNC 機械 機械加工プロセス,冷却液ポンプ,チップコンベア,機械の動きがすべて貢献します

バックプレーンは,この振動によって,機械の使用期間中,ボードの固定状態を維持しなければならない.

バックプランの 障害 めった に 起き て い ませ ん が,全システム に 広がっ て い ます

バックプレンの欠陥の大半は,各ボードのエッジコネクタを受信する女性コネクタのコネクタ位置から発生する.これらのコネクタは,ボードが交換されるように機械の寿命中に数千の挿入と取り除くサイクルを経験検査して再設置しました

断続的な故障を引き起こしたり 損傷し 永久的な接続障害を引き起こしたりします

PCB自体への物理的な損傷 衝撃による裂け目,道具による痕跡損傷,または冷却液の浸透による腐食 信号経路を断ち切ることができます.2つのボードの間の断片は,それらのボードの間の通信経路に特に影響します..

汚染は他の一般的な欠陥メカニズムです

コントローラーキャビネットの冷却液の霧は 時間の経過とともに回路板に堆積しますコネクタのコンタクト間の汚染は部分的なショートサーキットを発生させ,信号の劣化点までコンタクト抵抗を増加させることがあります..

代替 的 な 考え方

バックプレーンの交換には,まずすべてのボードをラックから取り除く必要があります. インストールされたボード CPU,PSU,オプションカード 注意深く取り除く必要があります.正確な位置に戻るため.

バックプレンが交換されボードが再設置された後,すべてのボードが完全に座っていることを確認します.

部分的に座っているボードが 通信路線に障害を起こす

このバックプレンのすべての通信は A20B-2002-0020 のコネクタを通るので 完全に接続されていないボードは 障害のあるコンタクトを通る信号に対してアラームを発生させます

コントローラー・ラック上の作業を開始する前に,すべてのコントローラ・データの完全なバックアップをしてください.

よくある質問

Q1: パワースイクリングのイベントの後,複数の関連のないアラームが同時に出現しました.バックプレンが欠陥なのでしょうか?

複数の同時アラームが 異なるボードの機能に 対応している場合 裏面の障害 具体的には,電源配送やバス通信の問題です

単一のボードの故障は,そのボードの機能のみに関連したアラームを生成します.

CPU,PSU,およびオプションボードが同時にアラームを表示している場合,それらの間の共通の要素は,論理的な出発点です.

また,電源の出力電圧も確認して バックプレンが故障していると判断します.

Q2: 2つのボード間の特定の通信経路が間歇的に失敗します.他のすべての機能は正常です.これはバックプレンの問題ですか?

特定の2つのボードの間の断続的な故障は,他の2つのボードが正しく通信している間に,その2つのボードのバックプレンのコネクタを指します.これらの接続位置間の信号をルーティングするトラス.

これは一般的なバックプレンの故障よりもより具体的で,影響を受けたコネクタの接触を清掃し処理することによって修復可能である.

接続器のメンテナンスの後に断続的な故障が続く場合,バックプレンは交換する必要がある場合があります.

Q3: コントローラーキャビネット内側で冷却液が見つかりました.いくつかのボードが清掃されました.バックプレーンも検査して清掃するべきですか?

そうだ 裏面は他のボードと同じキャビネットに 設置されて 同じ汚染にさらされている

バックプレンのコネクタの位置を電子的に安全なコンタクトクリーナーで慎重に清掃し,冷却液が隣接するコンタクトを橋渡しできるコネクタピン領域に特に注意してください.

掃除後,再設置する前に拡大図で視察してください.

バックプレンが完全に乾燥するまで 入れないで下さい

Q4: 3スロット A20B-2002-0020 は他の A20B-2002 バックプレンの変種とどう違いますか?

A20B-2002シリーズは,異なるスロット数を持つバックプレーンを含む. 1スロット,2スロット,3スロットバリエーション,異なるコントローラ構成にマッチする.

-0020は,標準シリーズ16/18の構成のために3つのスロットを提供している.異なるスロット数を持つバックプレンをインストールすると,必要なすべてのボードに対応できない可能性があります.

代替品を調達する前に,既存のバックプレンのスロット数をそのラベルから確認してください.

Q5: バックプレーンの交換後,1つのボードが以前存在しなかった欠陥を示します.ボードが古いバックプレンで動作していることを確認しました.何が間違えたのですか?

前回動作していたボードにバックプレンを交換した後に出現する欠陥は,インストール上の問題を示します.接続コンタクトが壊れたり,新しいバックプレンの位置が間違えたり操作中に電気静止放電によって板が損傷した場合

電源を消して 影響を受けたボードをしっかりと 切って再テストします

障害が続ければ,新しいバックプレンのコネクタの位置を損傷を確認してください.
