| 起源の場所 | 日本 |
| ブランド名 | FANUC |
| 証明 | CE ROHS |
| モデル番号 | A20B-2001-0970 |

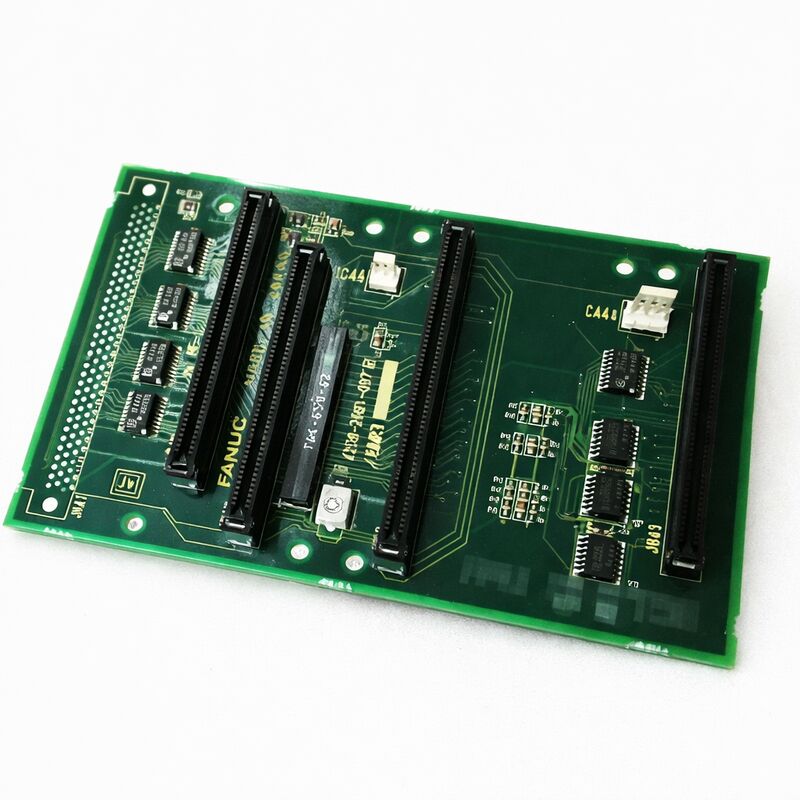

部品番号:A20B-2001-0970 について
製造者:FANUC株式会社 (日本)
製品タイプ:CNC制御PCBモジュール
ボードシリーズ:A20B-2001
適用:FANUC CNC コントローラーと産業自動化システム
The A20B-2001-0970 is a control printed circuit board from FANUC's A20B-2001 series — a family of CNC control boards serving FANUC's CNC and industrial automation platforms across several generations of machine tools and production systems.
A20B-2001シリーズは,彼らが使用するコントローラアーキテクチャ内で特定の専用機能を実行するボードをカバーする:0シリーズCNCコントローラーの中央バックプレーンと処理ユニットとして機能するマスターボード制御器の機能を拡張する様々な機能ボードや,FANUCの制御器エコシステム内での特殊な通信,動き,またはインターフェースの役割を担うボード.
A20B-2001シリーズは,これまで生産された最も商業的に成功し,広く展開されたCNCコントローラファミリーの1つであるFANUC 0シリーズCNC世代に根ざしています.0シリーズコントローラを中心に構築された機械は,世界中の製造施設で活発な生産を続けています..
これらのコントローラを稼働させるボードは互換性がない. A20B-2001ファミリーの各バージョンは,設計された特定のコントローラ構成に対応する.そして正確な部品番号の調達は 効果的なメンテナンス戦略の出発点です.
A20B-2001-0970は,それが使用するコントローラアーキテクチャ内で定義された役割を果たします.
A20B-2001シリーズのすべてのボードと同様に,これは工業的な信頼性のために設計されました. 機械ツールのキャビネットの電気騒音環境で継続的に動作します.生産環境の振動と温度サイクルにさらされる干渉なしで何年もの間 機能すると予想されます
| パラメータ | 価値 |
|---|---|
| 部分番号 | A20B-2001-0970 について |
| 製造者 | FANUC株式会社 |
| 製品タイプ | CNC制御PCBモジュール |
| ボードシリーズ | A20B-2001 |
| 適用する | FANUC CNC制御装置と自動化システム |
| 原産地 | 日本 |
| 動作温度 | 0°C 55°C |
| 貯蔵温度 | −20°Cから60°C |
| 湿度 | 75% RH 最大 (不凝縮) |
| 可能な状態 | 新品 (余剰) / 改装 / 修理 / 交換 |
The A20B-2001 series is FANUC's board family associated with the 0-series CNC platform's mature and late generations — the D and F model variants that represented the most capable iteration of the 0-series architecture before the transition to the i-series.
これらの制御器は,ターニングセンター,加工センター,および生産機械に電力を供給し, 1990年代から2000年代にかけて,世界的な機械工業の骨格を形成しました.
このシリーズの内では,異なるボードが異なる用途を担っています.A20B-2001ファミリーのマスターボードは,周辺ボードのメモリ,軸,I/O,PMC プラグイン.
シリーズ内の他のボードは,特定の機能の役割を担う:追加の軸制御のためのサブCPUボード,DNCおよびシリアルデータ転送のための通信ボード,高速スキップやリモートバッファ操作などの機能のための特殊な制御ボード.
各ボードは 管理者等級に 位置づけられています
A20B-2001-0970は,この階層における特定の位置を占めています.制御器の構造内の機能は,制御器が故障するとどのアラームが表示され,交換されたときにどの制御器の機能が復元されるかを決定します.
このボードが故障源かどうか確認するための 最初のステップは,アラームの機能領域を特定することです.
A20B-2001シリーズのボードはレガシーコンポーネントである.FANUCは,業界が新しい世代のコントローラに移行したため,これらのボードの生産を完了した.
The machines that contain them are not legacy in the sense of being obsolete — many represent high-value machine tools with decades of productive life remaining in their mechanical and structural components電子機器が注意を要する
A20B-2001シリーズボードのアフターマーケットサプライチェーンでは,いくつかのチャネルを通じて保守をサポートします.部品レベルでの復元でプロフェッショナルにリニューアルされたボード特定の部品の故障を解決するボードレベルの修理サービス
これらの供給チャネルは,世界中に設置されている大規模な0シリーズマシンを供給しています.
正確な部品番号識別は極めて重要です.A20B-2001シリーズには多くのボードバリエーションが含まれています.
板間の物理的類似性は機能的互換性を示しません
正確な部品番号は,設置されたユニットの正確なボードラベルと一致しなければならない.誤ったボードの供給は,同じに見えるものであっても,制御器の誤った動作や互換性アラームを引き起こす可能性があります..
A20B-2001-0970の故障は,制御器内の機能領域でアラームを発生させます.特定のアラームコードは,CNCのアラームディスプレイやコントローラーのLED表示パネルに表示される,影響を受けた機能領域を指します..
マスターボードの故障は通常起動を妨げる.機能ボードの故障は,ボードが提供する機能に特有のアラームを生成する.
アラームを板の故障と関連付ける前に,コネクタの検証が不可欠です.
部分的に解離されたバックプランのコネクタは 板の故障と同じ警報症状を生成します
A20B-2001シリーズのコネクタは 熱循環と振動の長年に渡って 解散して動作できます
板を再シートし,接続コンタクトを清掃することで,部品の交換なしで板の不具合の大きな部分が解決します.
Q1:CNCコントローラアラームは,A20B-2001-0970が機能する領域を指します.再シートとコネクタ清掃がアラームをクリアしませんでした.次の診断ステップは何ですか?
スワップテストのために 既知の価値の同等板が利用可能なら これは最も決定的な次のステップです
疑わしいボードを確認された良好なユニットに置き換えて,アラームが消えるかどうかを観察する交換テストは,欠陥がボードか周りの回路にあるかどうかを決定的に特定します.
スワップボードが利用できない場合は,特定のアラームコードの メンテナンスのマニュアルの診断手順を確認してください.
このマニュアルには,板の試験点と,板の欠陥と周辺欠陥を区別する測定手順が記載されています.
Q2:A20B-2001-0970の交換機が入手されました. 設置前に,ボードにオリジナルの設定が必要ですか?
多くのA20B-2001シリーズボードには,初期インストール中にコントローラのハードウェア構成に合わせて設定される設定スイッチまたはジャンパーがあります.
オリジナルのボードを外す前に,すべての可視なスイッチとジャンパーの位置を写真にしたり文書化してください.
交換ボードを同一に設定します. 間違ったスイッチ設定は,物理的に機能するボードでもアラームや不正な動作を引き起こす可能性があります.
Q3: 機械は3年間保管されている.電源を入れると,CNCはA20B-2001-0970の機能領域を参照するアラームを表示します.保管がボードの故障を引き起こした可能性があります.
板は,通常,数年間電源を消したマシンに保存されただけで故障しません.延長されたストレージは,バッテリーに関連する問題とコンデンサータの劣化を引き起こすものです.
制御器のSRAMバッテリー (通常0シリーズ制御器のメモリーボード) が枯渇した場合,パラメータ損失は,さまざまなボードを巻き込んでいるように見えるアラームを作成します.
バッテリーの状態をチェックします. バッテリーが枯渇したら,ボードの故障を調査する前にバックアップからパラメータを復元します.
Q4: 適切な交換A20B-2001-0970は,インストールで動作するかどうかを確認するために購入前にどのように確認できますか?
設置されたボードのラベルに記載されている修正後置きを含む完全な部品番号を確認する.販売者の保証条件が特にFANUC 0シリーズCNCシステムでの機能テストをカバーすることを確認します..
可能な限り,板が適切な制御装置の配置で試験されたことを確認するように要求する.
販売者がこの特定のボードを 現地での応用で経験しているかどうか尋ねてください.
適切な試験経験を持つ評判の良い専門サプライヤーのボードは,機能検証のない一般的な過剰チャネルからのものよりもはるかに適しています.
Q5: 0 シリーズコントローラ内の複数のボードが断続的なアラームを表示しています. 障害が発生したときに個々のボードを交換するか,コントローラ全体を交換することは費用効率が良いですか?
Multiple intermittent alarms across several boards in an aging controller usually indicate systemic aging — electrolytic capacitors throughout the controller are nearing the end of their service life simultaneously.
この状況では 板から板に 置き換えることは 基本的に動く標的を追いかけるということです
全面的な改装は 専門的な検査とすべてのボードのコンデンサータ交換により 連続的なボード交換よりも 根本的な原因を効果的に解決します
機械の生産価値が大きな投資を正当化している場合,現代的な同等のハードウェアを備えた CNC の改装は,古いボードの保守に関する懸念を完全に排除する別の選択肢です.
