| 起源の場所 | 日本 |
| ブランド名 | FANUC |
| 証明 | CE ROHS |
| モデル番号 | A20B-2001-0750 |
部品番号: A20B-2001-0750
メーカー: FANUC株式会社 (日本)
製品タイプ: サーボアンプ制御基板 (ドライブ基板)
基板シリーズ: A20B-2001
ドライブファミリー: FANUC Alpha Series A06B-6079 SVM (サーボアンプモジュール)
用途: FANUC CNCマルチ軸サーボドライブ制御
A20B-2001-0750は、FANUCのAlphaシリーズA06B-6079サーボアンプモジュール内部で使用される制御基板ファミリーであるA20B-2001シリーズの制御基板です。
6079シリーズはFANUCのAlpha SVM (サーボアンプモジュール) 製品ラインであり、幅広いFANUC CNC工作機械および産業用自動化システムでACサーボモーターを駆動するために使用されています。

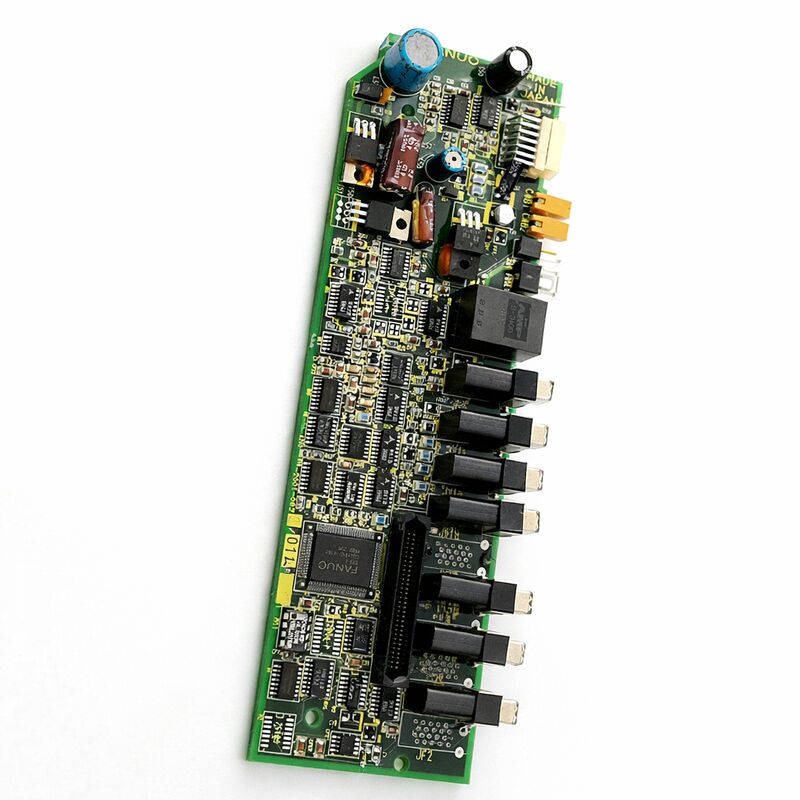

この制御基板は、SVMユニットの前面に取り付けられたPCBであり、CNCからのサーボコマンドを処理し、マルチ軸の位置および電流ループを管理し、エンコーダーフィードバックとインターフェースし、ドライブの動作状態を表示します。
6079 SVMアーキテクチャでは、各サーボアンプモジュールは2つのPCBが連携して動作します。
制御基板 — A20B-2001シリーズ — は、すべてのインテリジェンスを処理します。サーボ制御アルゴリズムを実行するDSP処理、FANUCの光ファイバーケーブルを介したCNCコントローラーとのシリアル通信インターフェース、およびパワー半導体がいつスイッチングするかを指示するゲートドライブ信号です。
パワー基板 (A16B-2202またはA16B-2203シリーズ) は、ドライブの高電流側を処理し、DCバス電圧をモーター電流に変換します。これら2つの基板が組み合わさって、完全なドライブユニットを構成します。
制御基板が故障した場合、パワー基板の状態に関わらず、ドライブはサーボ機能を実行できません。
A20B-2001-0750はこの確立された制御基板ファミリーに属します。これは6079 SVMモジュールの前面に配置されており、ドライブをキャビネットから取り外さずにアクセスできます。前面には7セグメントLEDステータスインジケーターがあり、サーボアラームが発生したときに技術者が最初に使用する診断ツールです。
このディスプレイは、ドライブの動作状態コードとアラーム番号を表示し、追加のテスト機器なしで障害を特定します。
| パラメータ | 値 |
|---|---|
| 部品番号 | A20B-2001-0750 |
| メーカー | FANUC株式会社 |
| 製品タイプ | サーボアンプ制御基板 |
| 基板シリーズ | A20B-2001 |
| ドライブファミリー | FANUC Alpha Series A06B-6079 SVM |
| インターフェース | 光ファイバー (FANUCシリアルサーボ通信) |
| ステータス表示 | 7セグメントLEDインジケーター |
| 原産国 | 日本 |
| 動作温度 | 0 – 55℃ (ドライブに組み込まれた状態) |
| 保管温度 | −20 – 55℃ |
| 湿度 | 75% RH 最大 (結露なきこと) |
| 利用可能な状態 | 新品 (余剰品) / 改装済み / 修理済み |
FANUCのAlpha SVMは、制御電子機器とパワー電子機器の非常に異なる動作環境を反映した分割基板設計を採用しています。パワーセクション — IGBT、DCバス接続、電流センサー — は最大325V DCの電圧で動作し、数十アンペアの電流を扱います。これらの高電力回路はスイッチングノイズと熱を発生させます。
制御セクション — A20B-2001-0750 — は、低電圧ロジック電源のみで動作します。その回路は、パワーセクションのノイズと熱応力に敏感です。これらを2つの別々の基板に分離し、それらの間に定義されたインターフェースポイントを設けることは、優れたエンジニアリングプラクティスであり、メンテナンスの利便性でもあります。これにより、2つの基板を個別に交換できます。
制御基板は、光ファイバーシリアルインターフェースを介してCNCコントローラーの位置コマンドを受信します。光ファイバーは、ドライブキャビネット内で発生する電磁干渉に対して耐性があり、FANUCがCNCからドライブへの通信リンクに光ファイバーを選択した主な理由です。
制御基板は、これらのコマンドを、パワーセクションのIGBTスイッチングを制御するPWM (パルス幅変調) ゲートドライブ信号に変換します。
同時に、サーボモーターからのエンコーダーフィードバックを処理し、正確な軸位置決めを実現する位置、速度、および電流ループを実行します。
A20B-2001-0750の前面にあるLEDステータス表示は、6079 SVMの主要な診断インターフェースです。ドライブの現在の状態を示す数値またはアルファベットコードを表示します:
ディスプレイにダッシュ (–) が表示されている場合、ドライブの制御電源は供給されていますが、CNCからの準備完了信号を待っています。
これは、CNCが起動を完了する前の実行前フェーズでは正常です。ディスプレイに「0」が表示されている場合、ドライブは完全に準備ができており、モーターに電力を供給しています。それ以外の表示は、表示されたコードに固有のアラーム状態を示します。
このディスプレイは、制御基板の障害とパワー基板の障害を区別できるため、特に価値があります。
制御基板自体の回路に起因する障害 — 通信エラー、内部電源障害、DSP障害 — は、通常パワーセクションに起因する過電流、過電圧、およびトランジスタ保護アラームとは異なる特定のアラームコードを生成します。
アラームコードを正確に読み取ることで、メンテナンスの決定をガイドできます。制御基板の交換か、パワー基板の交換か、または外部モーターや配線の調査かです。
A20B-2001-0750には、制御基板の電源回路を保護するDaito LM32ヒューズが搭載されています。
このヒューズは、分解せずに基板の前面からアクセスできます。制御基板の電源が電圧サージまたは過電流イベントの影響を受けた場合、LM32ヒューズが最初に確認すべきコンポーネントです。
ヒューズが切れていると、ドライブの電源回路が正常であっても、ディスプレイが真っ暗になる (基板が動作していないように見える) ことがあります。
ヒューズは交換可能です。ヒューズが切れた後に交換する場合、電源を復旧する前に過電流イベントの根本原因を調査する必要があります。なぜなら、ヒューズの繰り返し故障は、コンポーネントの経年劣化ではなく、ヒューズが保護している回路の障害を示すからです。
Q1: 6079 SVMモジュールは7セグメントディスプレイが真っ暗ですが、DCバスは正常です。キャビネット内の他のドライブは正常に動作しています。これはA20B-2001-0750ですか？
DCバスが正常で、隣接するドライブが正常に動作しているにもかかわらずディスプレイが真っ暗な場合、制御基板の電源障害が考えられます。
まず、基板前面のDaito LM32ヒューズを確認してください。ヒューズが切れていると、この症状が正確に現れます。
ヒューズが正常でディスプレイが真っ暗なままの場合は、制御基板の内部電源回路が故障しており、基板の交換が必要です。
Q2: ドライブアラームにサーボ通信エラーコードが表示されます。光ファイバーケーブルは損傷していません。制御基板で次に何をチェックすべきですか？
光ファイバーケーブルが正常であるにもかかわらず通信エラーアラームが表示される場合、制御基板の光学受信回路の劣化が考えられます。
受信機は光パルスを電気信号に変換します。光学コネクタの経年劣化や汚染により、受信信号強度が受信回路が必要とする閾値を下回る可能性があります。
適切な光ファイバークリーニングツールで基板上の光学コネクタポートを清掃し、再テストしてください。
アラームが続く場合は、基板の受信回路が故障しています。
Q3: A20B-2001-0750を交換した後、ドライブは初期化されますが、軸位置決め精度が低下しました。パラメータはバックアップから復元されました。他に考えられる原因は何ですか？
パラメータが正しく復元された状態で基板交換後に位置決め精度が低下した場合、エンコーダーフィードバック回路の問題が考えられます。
新しい制御基板のエンコーダーインターフェースは、元の基板とはわずかに異なる信号処理を行う可能性があります。特にエンコーダーケーブルにわずかな信号品質の問題がある場合です。
エンコーダーケーブルのシールドとコネクタの接触を確認してください。
また、この軸のサーボパラメータ — 特に速度ゲインと位置ゲイン — が正しく復元されたことを確認してください。わずかなパラメータの違いでも、顕著な精度変化を引き起こす可能性があります。
Q4: 減速時に過電圧アラームが表示されますが、このアラームは新しいものです — 同じ減速プロファイルは何年も問題なく実行されていました。A20B-2001-0750が誤った過電圧アラームを引き起こしている可能性はありますか？
過電圧アラームは、制御基板の電圧測定経路を含む回路を介してDCバス電圧を監視します。
制御基板の電圧測定回路の劣化により、誤った過電圧読み取りが発生する可能性があります。
CNCのドライブ診断画面に表示されるドライブの内部バス電圧と、バス端子で測定された実際のバス電圧を比較してください。
それらが大きく異なる場合、制御基板の電圧測定回路が劣化している可能性が高いです。
Q5: A20B-2001-0750の交換は成功しましたが、モーターが低速時に以前はなかった異常なノイズを発生します。何が起こっている可能性がありますか？
制御基板交換後に低速モーターノイズが発生する場合、電流ループのチューニングの問題が考えられます。
電流ループレギュレータゲインはサーボパラメータを通じて設定されます。パラメータ値と新しい基板のハードウェア特性との不一致が、低速時に電流リップルを引き起こす可能性があります。
電流ループゲインパラメータがモーターの仕様と一致していることを確認してください。
また、基板のハードウェアリビジョンがオリジナルと同じであることを確認してください。同じ基板シリーズ内でも、ハードウェアリビジョンが異なると、ゲイン設定の要件が異なる場合があります。
