| 起源の場所 | 日本 |
| ブランド名 | FANUC |
| 証明 | CE RoHS |
| モデル番号 | A20B-2001-0932 |
FANUC Alpha (αシリーズ) は,FANUCのオリジナルの高性能デジタルサーボアンププラットフォームである.A06B-6079シリーズのSVM1モジュールは,このプラットフォームのための単軸のサーボアンプです.

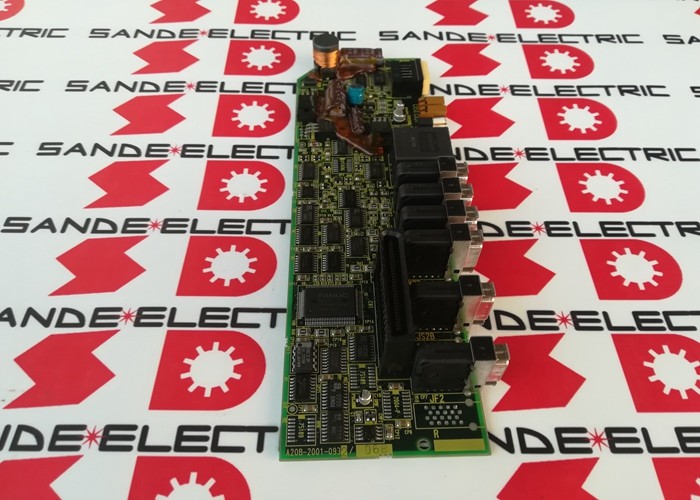

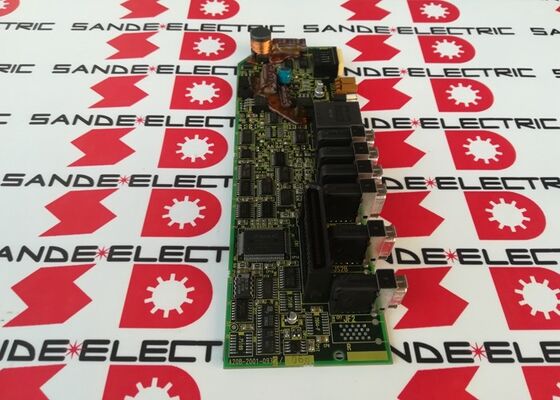

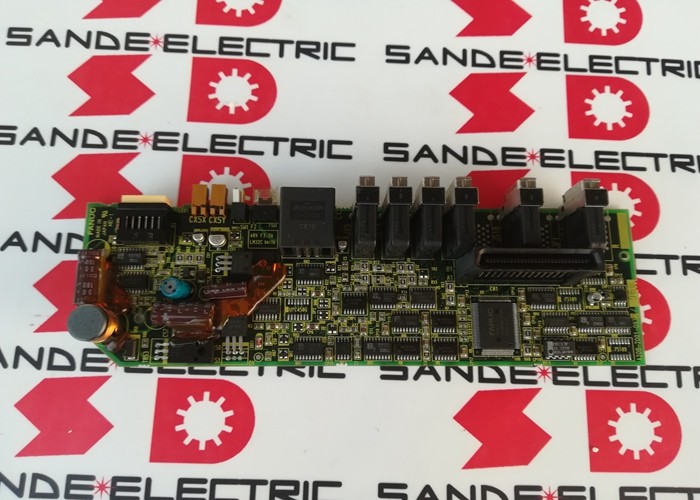

A20B-2001-0932 は,これらのAlpha SVM1モジュールの制御PCB (フロントカード) であり,
タイプAインターフェースでCNCと通信する:タイプAインターフェースは,FSSB (光ファイバーセルボシリアルバス) を前にしたものである.軸コマンドとフィードバックのための異なる通信プロトコルを使用する.関連FSSB前のCNCシステム.
SVM1モジュールを介してALPHAサーボモーターを動かす:DNCエレクトロニクスは,A20B-2001-0930級ボードが"SVM1モジュール"を12Aから80Aまで提供し,A1/3000からA22/2000サイズまでのアルファモーターを駆動することを確認している." A20B-2001-0932は同じA06B-6079 SVM1ファミリーに.
| パラメータ | 価値 |
|---|---|
| 互換性がある | A06B-6079-H106 SVM1 |
| インターフェース | タイプA |
| 入力電圧 | 48V |
| 定位電流 | 3.2A |
| ディスプレイ | 8段のLED表示 |
| I/O | 24VDC 入力/出力 |
| 構成 | 単軸 |
| 代替品 | A16B-2202-0790 |
A20B-2001-093xファミリーは,Alpha SVM1 (A06B-6079) の単軸モジュールのための制御PCBグループである.
| 委員会 | 適用する |
|---|---|
| A20B-2001-0930 について | SVM1 (12A~80A範囲) |
| A20B-2001-0932 について | SVM1 A06B-6079-H106 |
| A20B-2001-0931 について | SVM2 バリアント (A20B-2001-0931はSVM2-40/80) |
GE Fanuc Alphaシリーズマニュアルでは,A20B-2001-0932がSVM1-240 (H107) と関連付けられ,Alphaシリーズの拡張単軸レンジの一部として記載されている.
アルファ SVM1 制御ボードの障害:FANUC Alphaシリーズ加工センターは,特定の軸にサーボ通信アラームを開発する.A20B-2001-0932は,駆動モジュールのラベルから欠陥として識別される.交換は軸を復元する.
古いCNC機械のメンテナンスA production line running Series 16-B or 18-B CNC controls with A06B-6079 Alpha servo drives requires A20B-2001-0932 for continued operation — the Alpha generation predates Alpha-i but remains in service on many established machine tools.
Q1: Alpha SVM1ドライブのタイプAとタイプB (FSSB) インターフェースの違いは何ですか?
A型インターフェースは,CNCと各サーボアンプの間の並列信号線を持つ専用シリアルリンクを使用する.CNCのA型サーボインターフェイスボードは,ケーブルで各ドライブに接続される.FSSB (タイプB/FSSB) は,光ファイバーのダイジーチェーンを使用します.A20B-2001-0932はA型インターフェースドライブ (A06B-6079シリーズ) に対応する.A20B-2100-0540はFSSBインターフェースドライブ (A06B-6096シリーズ) に対応する..これは異なるハードウェア世代で ボードは互換性がない
Q2:A20B-2001-0932は,古いA16B-2202-0790を入れ替えますか?
GE Fanuc Alphaシリーズマニュアルでは,A16B-2202-0790が旧仕様とA20B-2001-0932が同じボード位置の現在の/新しい仕様として記載されています.これは,ほとんどのAlpha SVM1アプリケーションの直接的な代替です.設置前に,適用されるFANUC Alphaシリーズメンテナンスのマニュアルから適合性を確認します.
Q3:A06B-6079-H106 SVM1モジュールはどのアルファ・サーボモーターを駆動するのですか?
DNCエレクトロニクスはA20B-2001-0930クラス (同じファミリー) のドライブを確認します "A1/3000からA22/2000サイズまでのアルファモーター."H106モジュールの特異電流定位は 互換性のあるモーターフレームサイズを決定しますモーターの仕様をA06B-6079-H106モジュールドキュメントから確認します
Q4:A20B-2001-0932の交換は,サーボパラメータに影響する?
A20B-2001-0932を装着した後,CNCはA型サーボ通信を再確立し,既存のサーボパラメータを適用します.生産に戻る前に低速で正規の軸応答を確認する.
