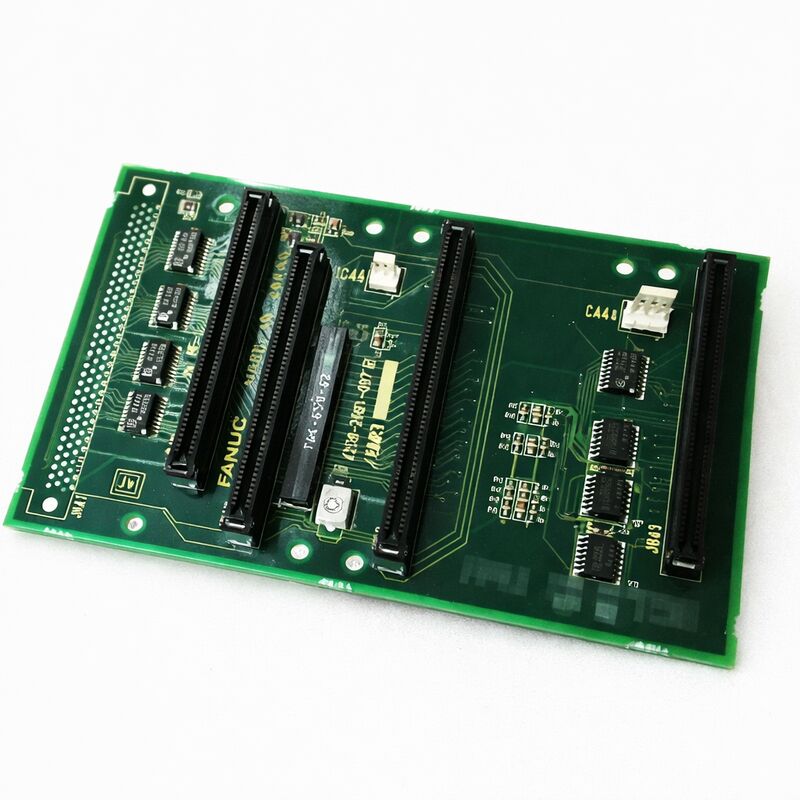

FANUC 回路板 A20B-2001-0850 A20B20010850 A2OB-2OO1-O85O

FANUC A20B-2001-0850 R-J2 Mate 2スロットバックプレーンPCB

R-J2 Mate制御システムにおいて、バックプレーンは、搭載されているモジュールが電気的および機械的にどのように配置されるかを決定する基板です。

FANUC A20B-2001-0850は、公開リストでは「主な確認事項は、」として特定されており、A20B-2001シリーズの一部です。

これは、ディスプレイ基板、メモリモジュール、または電源PCBではなく、構造的な制御基板コンポーネントであることを意味します。

このモデルは2スロットバックプレーンであるため、元のラックレイアウトを維持する必要があるコントローラーの修理に最も役立ちます。

実際の保守作業では、バックプレーンは通常、まず正確なコントローラーファミリーとスロット配置によって選択されます。なぜなら、ここで不一致があると、基板の適合性、コネクタの整合性、および基板間の通信に影響を与える可能性があるからです。

製品データ

実際の用途

A20B-2001-0850は、FANUC R-J2 Mate制御システムで使用され、2スロットバックプレーンPCBです。公開リストでは、その説明で特定されており、ディスプレイまたは電源セクションではなく、コントローラーラックおよび相互接続セクションに分類されます。実際には、元のラック構造を変更せずに維持する必要がある場合の制御キャビネットの修理、バックプレーンの交換、または既存のR-J2 Mateコントローラーの復旧時に一般的に適用されます。

この基板は、

ロボットコントローラーの修理、レガシーFANUC制御の再生、および設置済みR-J2 Mateシステムの保守作業など、元の制御が同じ基板相互接続形式を維持する必要があるアプリケーションで特に重要です。これはロジックプロセッサ基板ではなくバックプレーンであるため、その実際の価値は、コントローラー内のスロット配置と基板間接続を維持することが目標である場合に最も高くなります。

FAQ

Q1. A20B-2001-0850はどのような種類の基板ですか？

FANUC R-J2 Mate制御用の
2スロットバックプレーンPCBです。公開リストでは、その説明で特定されており、ディスプレイまたは電源セクションではなく、コントローラーラックおよび相互接続セクションに分類されます。Q2. この基板はシステムでどのような役割を果たしますか？バックプレーン基板は、そこに搭載されるコントローラー基板の物理的および電気的なベースを提供します。このモデルはR-J2 Mate制御 2スロットバックプレーンPCB

として説明されているため、その役割は、その2スロット制御配置に適合する基板をサポートおよび接続することです。
Q3. A20B-2001-0850を選択する際に確認すべきことは何ですか？主な確認事項は、正確な部品番号

、
コントローラーファミリー、およびスロット配置が同じであることです。この基板はおよび2スロットとして特定されているため、コントローラー世代とラック形式の両方が既存のユニットと一致する必要があります。Q4. 「2スロットバックプレーン」という仕様はどのように理解すべきですか？これは一般的なラベルではなく、機能的なレイアウトの詳細として読むべきです。「2スロット」は、基板が2つの基板位置を持つコントローラー配置用に構築されていることを示しているため、シリーズファミリーのみを一致させるだけでは不十分であり、元のバックプレーンを交換する際にはスロット数も重要です。Q5. 交換前に最も重要な確認事項は何ですか？

交換前に、
設置されているコントローラーがR-J2 Mateであること

、
元の基板ラベルがA20B-2001-0850であること、およびスロット配置が同じであることを確認してください。また、バックプレーンの交換はラック搭載基板が制御ベースに再接続する方法に影響するため、取り外し前に接続されている基板とハーネスのレイアウトを確認することも価値があります。
